21

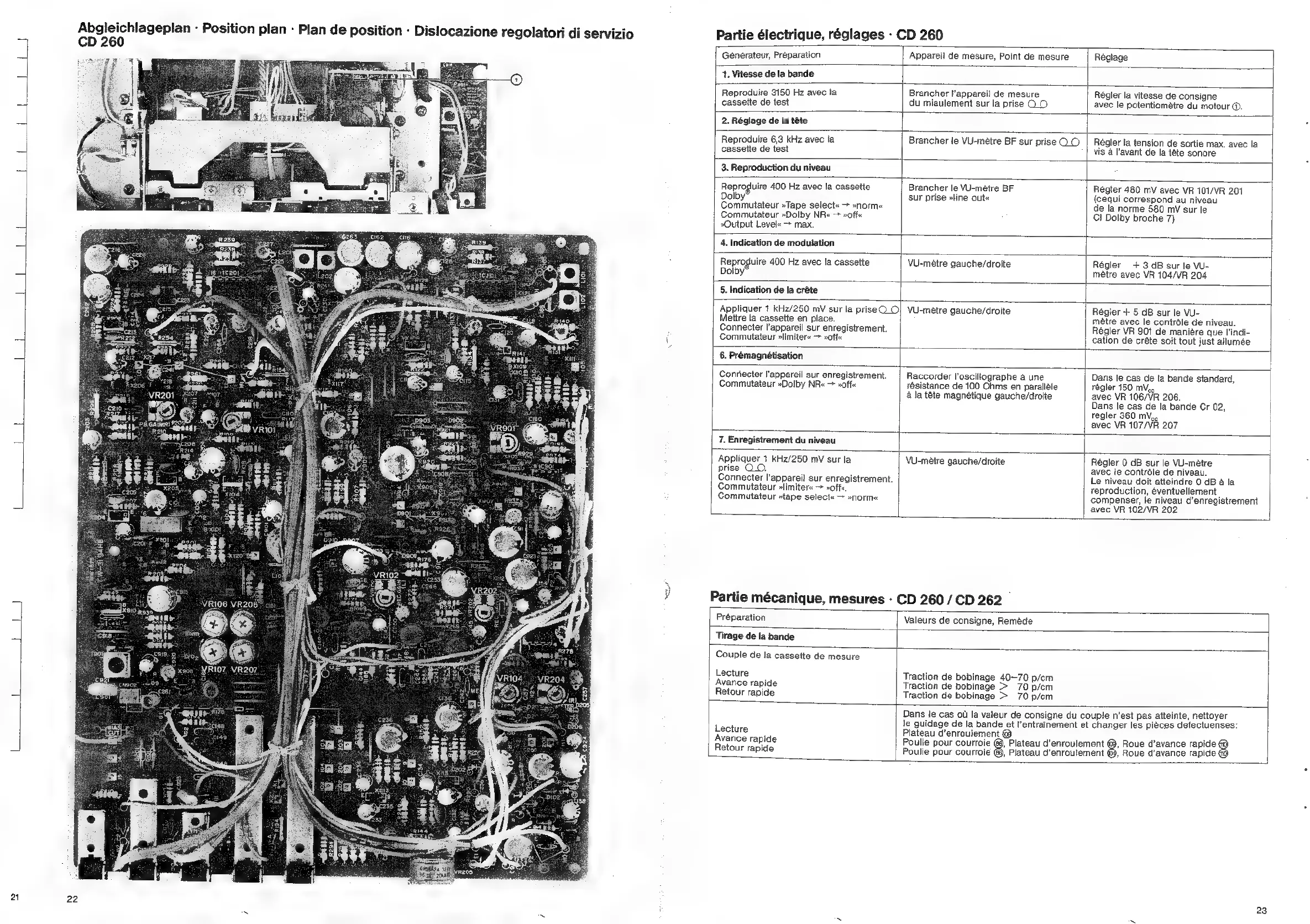

Abgleichlageplan
-
Position
plan
-
Plan
de
CD
260
22
suas
=
A
TOs,
tb.
aad
bide
VR106
VR206
6e
Position
-
Dislocazione
regolatori
di
servizio
Partie
électrique,
réglages
-
CD
260
Générateur,
Préparation
Appareil
de
mesure,
Point
de
mesure
Réglage
1.
Vitesse
de
la
bande
Reproduire
3150
Hz
avec
la
cassette
de
test
Brancher
l'appareil
de
mesure
du
miaulement
sur
la
prise
O_O
Régler
la
vitesse
de
consigne
avec
le
potentiométre
du
moteur
@.
2.
Réglage
de
la
téte
Reproduire
6,3
kHz
avec
la
cassette
de
test
Brancher
le
VU-métre
BF
sur
prise
Q.O
Régler
la
tension
de
sortie
max.
avec
la
vis
&
l'avant
de
la
téte
sonore
3.
Reproduction
du
niveau
Reproduire
400
Hz
avec
la
cassette
Dolby’
Commutateur
»Tape
select«
>
»norm«
Commutateur
»Dolby
NR«
>
»off«
»Output
Level«
>
max.
Brancher
le
VU-metre
BF
sur
prise
»line
out«
Régler
480
mV
avec
VR
101/VR
201
(cequi
correspond
au
niveau
de
la
norme
580
mV
sur
le
Cl
Dolby
broche
7)
4.
Indication
de
modulation
Reproduire
400
Hz
avec
la
cassette
Dolby’
VU-metre
gauche/droite
Régler
+
3
dB
sur
le
VU-
métre
avec
VR
104/VR
204
5.
Indication
de
la
créte
Appliquer
1
kHz/250
mV
sur
la
priseQ_O
Mettre
la
cassette
en
place.
Connecter
l'appareil
sur
enregistrement.
Commutateur
»limiter«
>
»off«
VU-metre
gauche/droite
Régler
+
5
dB
sur
le
VU-
métre
avec
le
contréle
de
niveau.
Régler
VR
901
de
maniére
que
I'indi-
cation
de
créte
soit
tout
just
allumée
6.
Prémagnétisation
Connecter
l'appareil
sur
enregistrement.
Commutateur
»Dolby
NR«
—
»off«
Raccorder
l’oscillographe
4
une
résistance
de
100
Ohms
en
paraliéle
a
la
téte
magnétique
gauche/droite
Dans
le
cas
de
la
bande
standard,
régler
150
mV,
avec
VR
106/VR
206.
|
Dans
le
cas
de
la
bande
Cr
02,
|
regler
360
mV,
avec
VR
107/VR
207
7.
Enregistrement
du
niveau
Appliquer
1
kHz/250
mV
sur
la
prise
OO.
Connecter
l'appareil
sur
enregistrement.
Commutateur
»limiter«
>
»off«,
Commutateur
»tape
select«
>
»norm«
VU-metre
gauche/droite
Régler
0
dB
sur
le
VU-métre
avec
le
contréle
de
niveau.
|
Le
niveau
doit
atteindre
0
dB
a
la
reproduction,
éventuellement
compenser,
le
niveau
d’enregistrement
avec
VR
102/VR
202
Partie
mécanique,
mesures
-
CD
260
/
CD
262
Préparation
Valeurs
de
consigne,
Reméde
Tirage
de
la
bande
Couple
de
la
cassette
de
mesure
Lecture
Avance
rapide
Retour
rapide
Traction
de
bobinage
40-70
p/cm
Traction
de
bobinage
>
70
p/cm
Traction
de
bobinage
>
70
p/cm
Lecture
Avance
rapide
Retour
rapide
Dans
le
cas
ou
la
valeur
de
consigne
du
couple
n’est
pas
atteinte,
nettoyer
le
guidage
de
la
bande
et
I’entrainement
et
changer
les
piéces
defectuenses:
Plateau
d’enroulement
@
Poulie
pour
courroie
S
Plateau
d’enroulement
@,
Roue
d’avance
rapide
Poulie
pour
courroie
Plateau
d’enroulement
©,
Roue
d’avance
rapide
g
23
