Saba GALA - Page 22

Rev.03 - 9
VITE M6x10
M6x10 SCREW
PIASTRA UNIONE TRAVERSO
LONGER UNION PLATE
PIASTRA
ELEMENTO CENTRALE
PLATE ON
CENTRAL UNIT
2 - NELLE COMPOSIZIONI OLTRE I 3 ELEMENTI, UNIRE
LE BARRE CON LA PIASTRA DI UNIONE TRAVERSO.
2 - IN COMPOSITIONS BEYOND THE 3 ELEMENTS, JOIN
THE UNION BARS WITH THE LONGER UNION PLATE.
1 - UNIRE LE BARRE CON LE PIASTRE PREMONTATE
SUGLI ELEMENTI BRACCIOLO, POUF TERMINALE,
ANGOLARE O BASE.
1 - JOIN THE UNION BARS WITH THE PRE-MOUNTED PLATE
ON ARMRESTS, POUF END UNITS, CORNER UNITS OR
SEATING MODULES.
FELTRO
FELT

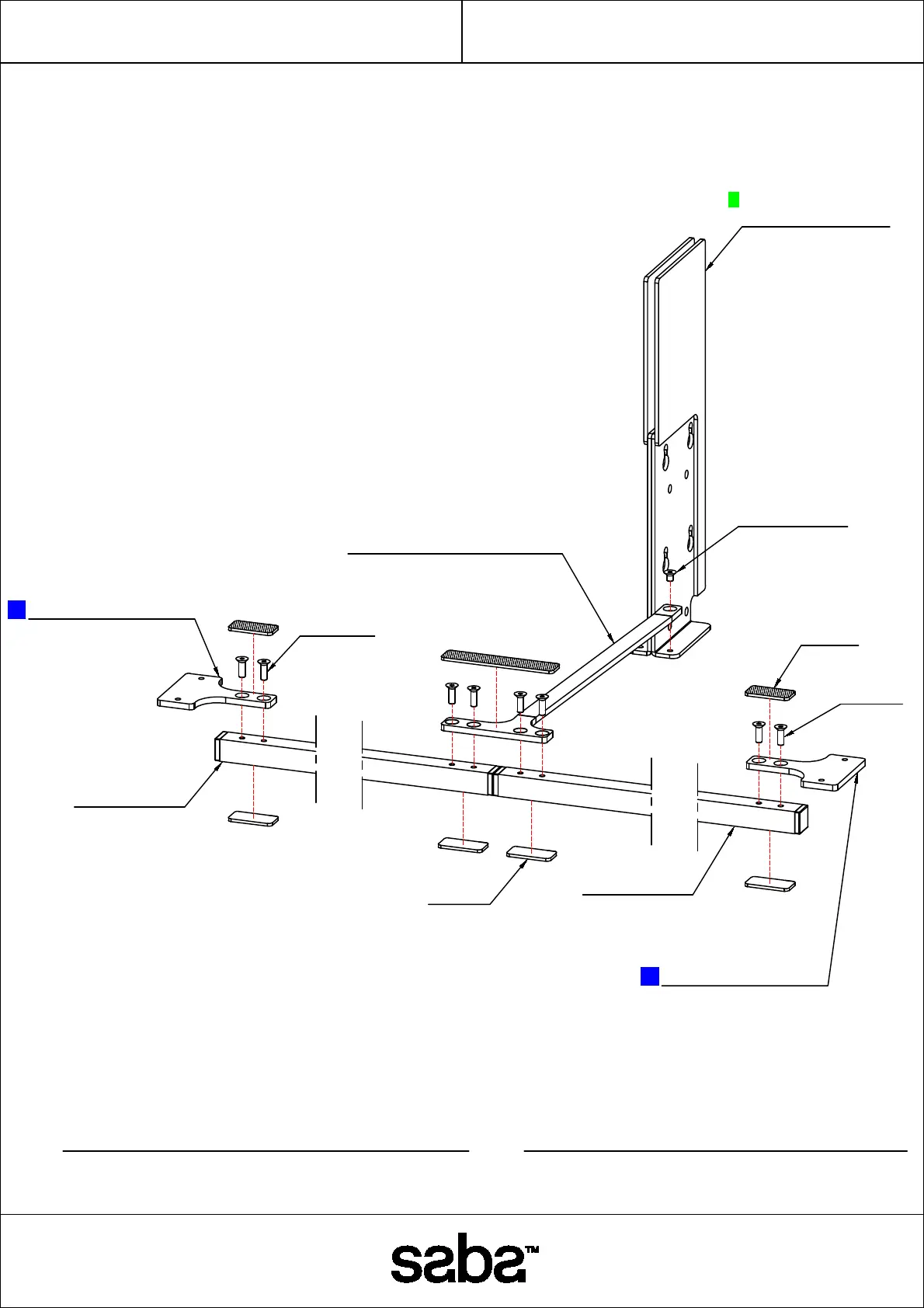

MONTAGGIO BARRE CENTRALI
CENTRAL BARS ASSEMBLY
PIASTRA PREMONTATA
PRE-MOUNTED PLATE
PIASTRA PREMONTATA
PRE-MOUNTED PLATE
BARRA UNIONE
UNION BAR
BARRA UNIONE
UNION BAR
FELTRO
FELT
VITE
SCREW
M8x25÷30
