11
FRANÇAIS
Détacher

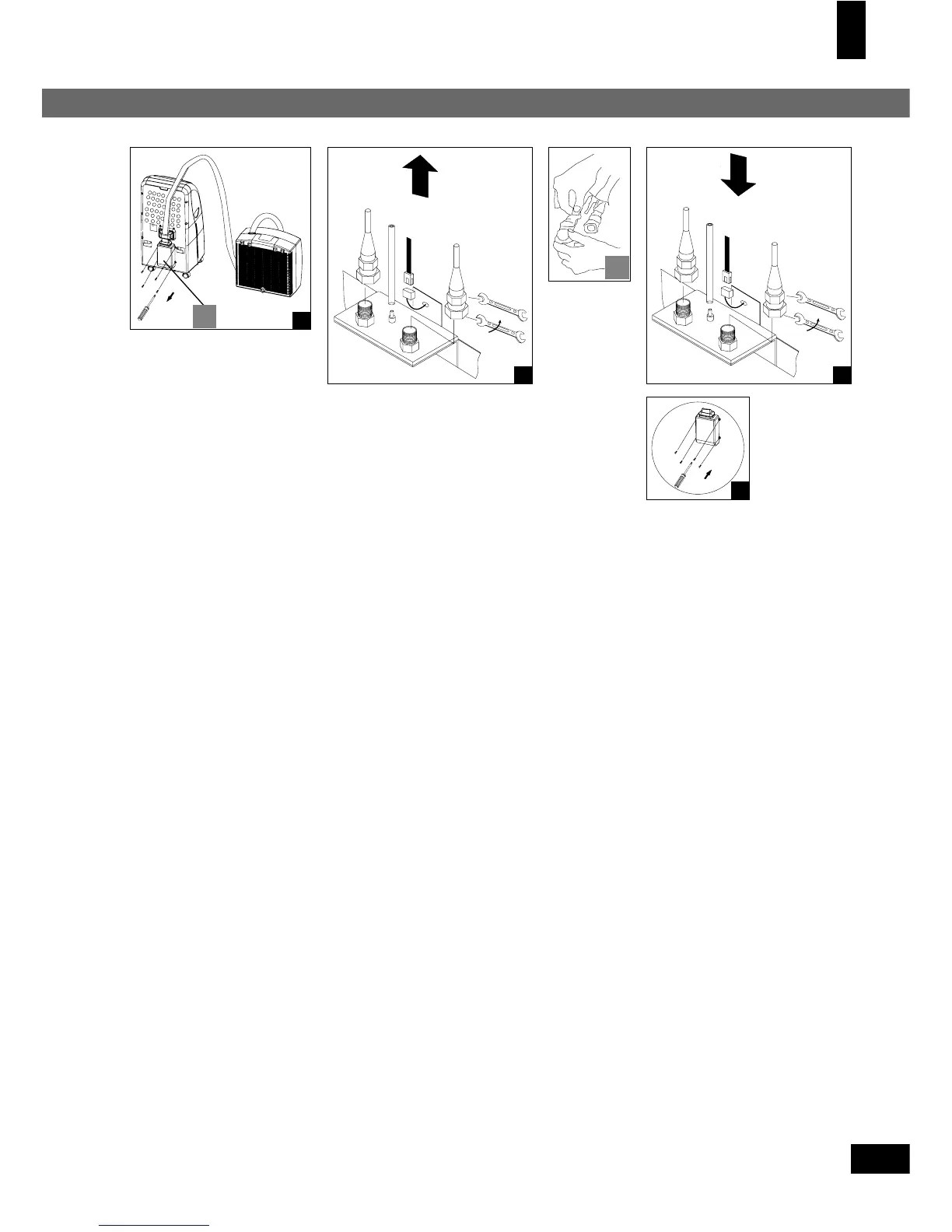

Figure A:
• ouvrez la boîte de raccordement (12) à l’arrière de la partie extérieure.
Figure B:
• détachez le conduit d’évacuation d’eau (I).
• détachez le câble réseau (II).
• à l’aide de la clé plate (15), détachez les conduits du fluide réfrigérant (III).
Les valves automatiques dans les conduits empêchent les fuites.
Soyez prudent: évitez d’endommager les conduits du fluide réfrigérant.
• protégez les raccords avec les capuchons de protection contre la poussière.
Suspendez la partie extérieure au nouvel endroit (voir p. 6).
Raccorder
Figure C:
• passez le tuyau de raccordement par l’ouverture (50 mm de diamètre).
• enlevez les capuchons de protection.
• raccordez à nouveau les tuyaux en ordre inverse.
Figure D:
• fermez la boîte de raccordement.
DÉCONNECTER DES ÉLÉMENTS (SEULEMENT POUR LE PROFESSIONNEL)
I conduit d’évacuation d’eau
II câble réseau
III conduit du fluide réfrigérant
B
II
I
III
III
C
II
I
III
III
D
15
A
12
