Safco TASK MASTER - Page 3

Brevet américain enregistré D381,823
Avant de commencer le montage, vérifier toutes les pièces à
l’aide de la liste des pièces. Permettre à toutes les pièces
d’atteindre la température de la pièce avant de faire le montage.

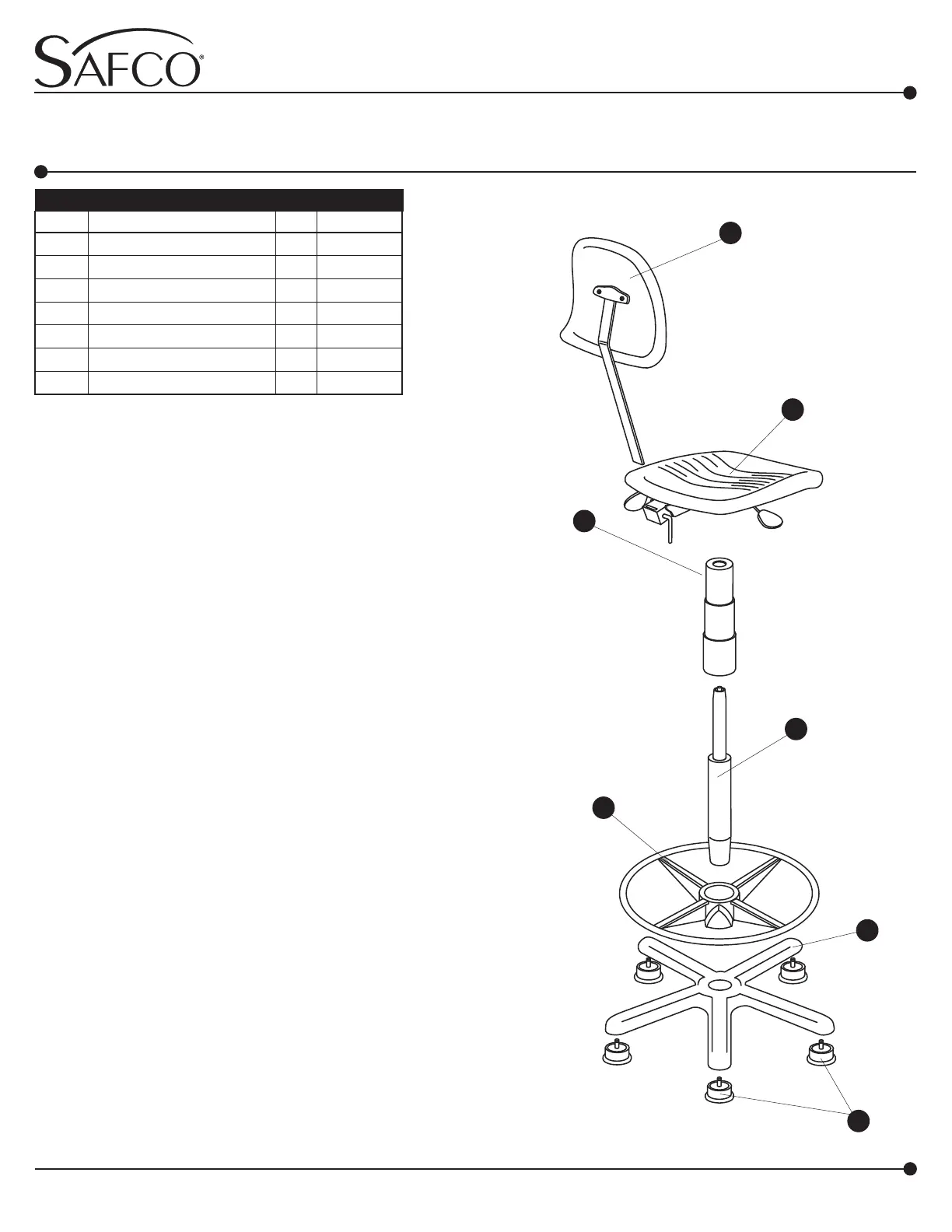

Installer une glissière (A) dans chacun des pieds de la base (B) .
Pousser la glissière pour la rentrer solidement en place. Vérifier
que la glissière est insérée complètement dans le pied, pour
assurer une bonne stabilité.
Insérer le cylindre (C) dans la base, avec le bout conique vers le
bas. Rentrer le cylindre dans la base en exerçant une légère
pression vers le bas. (AVERTISSEMENT : En exerçant une pression
vers le bas, ne pas toucher le bouton en plastique sur le haut du
cylindre, car une pression sur le bouton déclenchera l’élévateur
pneumatique.)
Glisser l’anneau repose-pieds (D) sur le cylindre, avec l’anneau
vers le haut, et le positionner à la hauteur voulue. Tourner le
bouton pour bloquer l’anneau. Glisser le tube anti-poussière (E)
sur le cylindre.
Installer l’ensemble de siège (F) en alignant le trou sur le dessous
avec l’arbre de l’ensemble de cylindre. Pousser le siège
fermement vers le bas.
Insérer la tige de l’assemblée arrière (G) dans la rainure au dos
du siège. Utiliser un tournevis déprimer le bouton de la poussée à
fond de tige et le glisser jusqu’à la tige traverse complètement la
rainure et étend à travers l’autre côté approximativement 5 cm 2
(po). Ce peut être nécessaire de tourner le levier au dos de
l’assemblée du siège comme les aiguilles d’une montre afin que la
tige glisse complètement à travers la rainure. Tourner le levier pour
fixer la tige dans le sens inverse des aiguilles d'une montre.
Faire les derniers règlements de la chaise en suivant les
instructions au verso.
1
2
4
6
5
3
G
F
E
C
D
B
A
TASK MASTER
®
CHAISE INDUSTRIELLE
(GAMME DE HAUTEURS DE 48 À 68 CM [19 À 27 PO])
an LDI Company
5113
Glissière 5 5110-25
Base 1 5105-54BL
Cylindre 1 5110-11
Anneau repose-pieds 1 5110-06
Tube anti-poussière (3 pièces) 1 5110-14
Ensemble de siège 1 5113-01BL
Ensemble de dossier 1 5113-02BL
A
B
C
D
E
F
G
Q
Q
Q
Q
Q
Q
Q
N
o
DE PIÈCE
LISTE DES PIÈCES
CODE
ALPHABÉTIQUE
DESCRIPTION QTÉ.
New Hope, MN 55428
S’il vous plaît visiter-nous sur l’Internet :
www.safcoproducts.com
OUTILS REQUIS : Tournevis standard
Le formulaire d’inscription de garantie du produit est disponible à : www.safcoproducts.com
INSTRUCTIONS DE MONTINSTRUCTIONS DE MONT
INSTRUCTIONS DE MONTINSTRUCTIONS DE MONT
INSTRUCTIONS DE MONT
AGEAGE
AGEAGE
AGE
5113-37MP: 3 of 6;
Rev. 4: 11/06 (8000.03)
Pour toute question ou tout problème, veuillez communiquer avec l’Assistance téléphonique à la clientèle
Safco au 1-800-664-0042 du lundi au vendredi, de 8H00 à 16H30 (Heure centrale) (Opérateurs de langue anglaise)
