Safco TASK MASTER - Page 5

Patente D381,823 registrade en EE.UU.
Antes de empezar a ensamblar, por favor verifique que estén
incluidas todas las piezas de la lista. Antes de ensamblar,
permita que la temperatura de las piezas alcance la
temperatura ambiente.

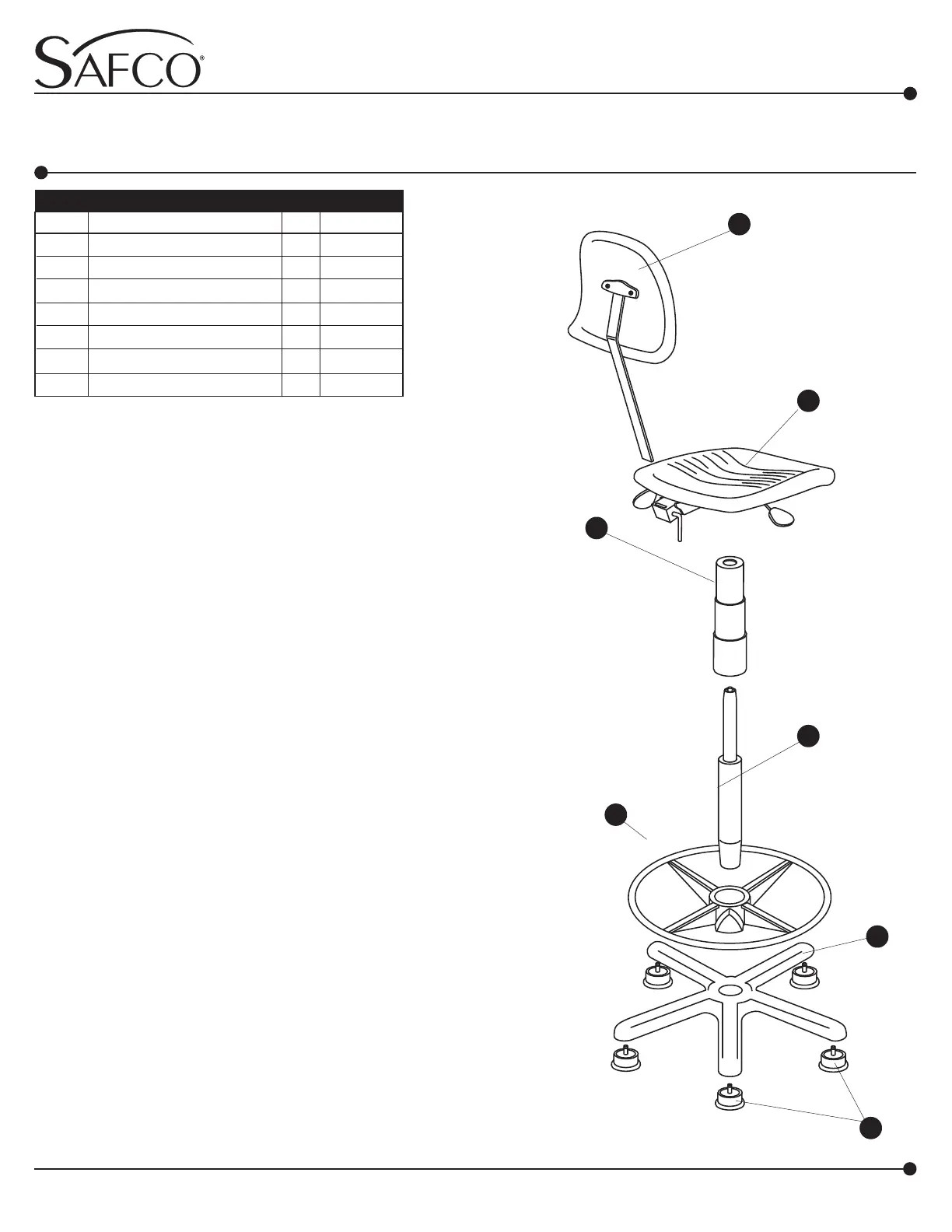

Instale los deslizadores, (A) , en cada una de las patas de la
base, (B) , y presione firmemente. Para que la silla se mantenga
estable, asegúrese de que los deslizadores queden insertados
completamente en las patas.
Inserte en la base el extremo cónico del cilindro, (C) . Asegúrelo
presionando ligeramente hacia abajo. (PRECAUCIÓN: Cuando
presione hacia abajo evite tocar el botón de plástico que se
encuentra en la parte superior del cilindro, ya que esto
accionaría el elevador neumático).
Deslice el anillo de apoyo para los pies, (D) , en el cilindro (con
el anillo hacia arriba), colóquelo a la altura deseada y fíjelo
girando la perilla. Cubra el cilindro con el forro antipolvo, (E) .
Para instalar el asiento, (F) , alinee el orificio de la parte inferior
del asiento con el extremo superior del cilindro y empuje
firmemente el asiento hacia abajo.
Inserte el tallo de la asamblea trasera (G) en la ranura al trasero
del asiento. Use un destornillador para deprimir el botón al fondo
de tallo y resbalarlo hasta el tallo pasa completamente por la
ranura y se extiende a través del otro lado aproximadamente 5 cm
(2"). Puede ser necesario rodar a la izquierda la palanca al trasero
de la asamblea del asiento para que el tallo resbalara
completamente a través de la ranura. Ruede a la derecha la
palanca afianzar el tallo.
Para hacer los ajustes finales, siga las instrucciones que se
encuentran al reverso de esta hoja.
1
2
4
6
5
3
G
F
E
C
D
B
A
5113-37MP: 5 of 6;
Rev. 4: 11/06 (8000.03)
TASK MASTER
®
SILLA INDUSTRIAL
(RANGO DE ALTURA DE 48 A 68 CM [19-27"])
an LDI Company
5113
Deslizador 5 5110-25
Base 1 5105-54BL
Cilindro 1 5110-11
Anillo de apoyo para los pies 1 5110-06
Forro antipolvo (juego de 3 piezas) 1 5110-14
Asiento 1 5113-01BL
Respaldo 1 5113-02BL
A
B
C
D
E
F
G
Q
Q
Q
Q
Q
Q
Q
NO. DE PIEZA
LISTA DE PIEZAS
CLAVE
ALFABÉTICA
DESCRIPCIÓN
CANT.
HERRAMIENTAS REQUERIDAS: El Destornillador Standard
El formulario de Registro de Garantía de Productos está disponible a: www.safcoproducts.com
INSTRUCCIONES DE ENSAMBLAJEINSTRUCCIONES DE ENSAMBLAJE
INSTRUCCIONES DE ENSAMBLAJEINSTRUCCIONES DE ENSAMBLAJE
INSTRUCCIONES DE ENSAMBLAJE
New Hope, MN 55428
Por favor visítenos en la
Internet:
www.safcoproducts.com
Para dudas o preguntas, favor de llamar a Línea directa para el cliente de Safco 1-800-664-0042
Disponible lunes-viernes de 8:00 AM a 4:30 PM (Hora Central) (Operadores que hablan inglés)
