2. Smart Panel WS-200X:n asentaminen
2.1 Smart Panelin ja suojatun kytkimen sijoittelu
• Paneeli edellyttää 220V virtaa, joten sen tulee olla virtalähteen lähellä.
• Paneelin tulee olla helposti saavutettavissa paristojen vaihtoa ja käyttöä varten.
• Poissa ovien ja ikkunoiden läheisyydestä, missä tunkeilijoilla on helppo pääsy paneelin
luo.
• Paneelia ei tule asentaa erittäin kuumien laitteiden (uunit, hellat jne.) tai langatonta
signaalia häiritsevien laitteiden lähelle.

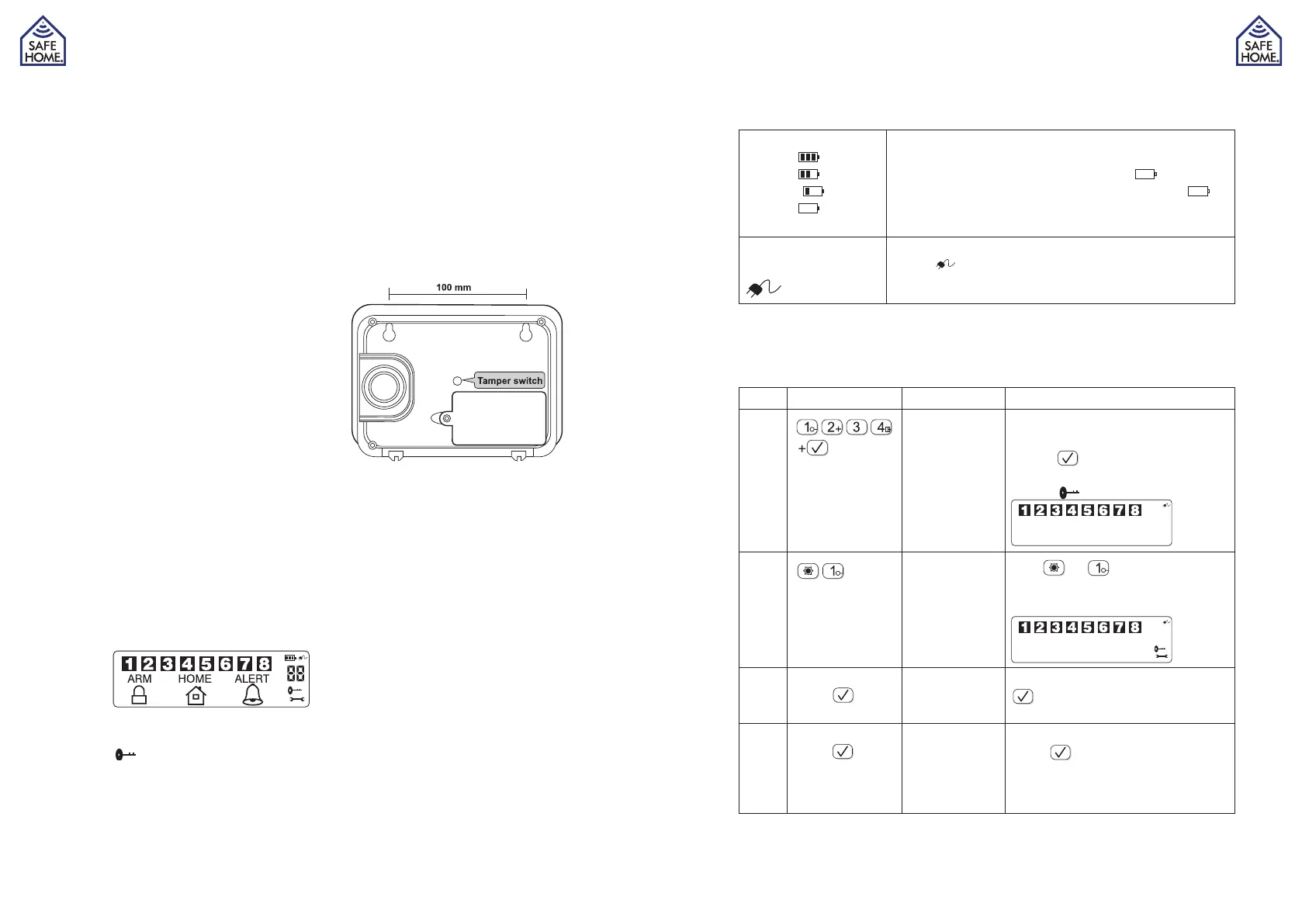

2.2 Smart Panelin ja suojatun kytkimen asennus seinälle
• Leikkaa ensimmäiseksi Smart Panelin kiin-
nitysmalli irti.
• Teippaa malli seinään paikkaan, johon haluat
asentaa Smart Panelin.
• Merkitse seinään kiinnitystulppien ja ruuvien
porausreikien kohdat.
• Poraa reiät, aseta kiinnitystulpat paikoilleen ja
etsi Smart Panelin kiinnitysruuvit.
• Kiinnitä Smart Panel seinään.
• Kun Smart Panel on asennettu, järjestelmä
voidaan käynnistää. Suojattu järjestelmä on
aktivoitu, kun Smart Panel kytketään HOME-,
ALERT- tai ARM-tilaan.
2.3 Ohjauspaneelin käynnistys
Ruuvaa paristokotelo auki ja irrota kansi. Aseta sisään uusi 9V varaparisto (huomioi napa-
isuus). Liitä verkkovirtasovitin Smart Paneliin ja yhdistä pistorasiaan. Laita kansi takaisin
paikoilleen ja ruuvaa kiinni.
Kun asetat 9V alkalivarapariston paikoilleen, kuulet yhden piippauksen ja merkkivalo vilk-
kuu sekunnin sisällä (keltainen > punainen > vihreä > keltainen).
Smart Panelin näytölle ilmestyy seuraava kuva:
Kun automaattinen itsetarkastus on suoritettu, Smart Panel siirtyy “STANDBY”-tilaan.
Symboli ilmestyy LCD-näytölle.
Paneelin tulee aina olla yhdistettynä verkkovirtaan (verkkovirtasovittimen avulla). 9V
paristo toimii ainoastaan varavirtalähteenä.
2.4 Akku- ja verkkovirtasovitinkuvakkeiden
tulkitseminen
Akkukuvake
Täynnä
Korkea
Keskitaso
Alhainen
Akkukuvake ilmestyy näytölle, kun laite irrotetaan verkkovir-
rasta tai virta katkeaa.
9V paristo toimii ainoastaan VARAVIRTANA -symboli
tarkoittaa ALHAISTA AKKUVARAUSTA. Akkukuvake
vilkkuu, kunnes paristo vaihdetaan tai laite kytketään verk-
kovirtaan. LCD-valo vilkkuu keltaisena 30 sekunnin ajan.
Verkkovirtasovittimen
kuvake
Kun verkkovirtasovitin on kytketty pistorasiaan, verkkovirran
kuvake ilmestyy näytölle.
Merkkivalo palaa 10 sekunnin ajan.
3. Smart Panelin käyttö
3.1 Uuden nelinumeroisen PIN-koodin ohjelmointi
Smart Panelin tehdasasetettu PIN-koodi on “1234”, Jota suositus muuttunut:
Vaihe Näppäimet Kuvaus Huomautus
1
Laitteen tulee
olla valmiusti-
lassa en-
nen uuden
nelinumeroisen
PIN-koodin
ohjelmointia
Varmista, että olet valmiustilassa:
Syötä STANDBY-tilassa oletus-PIN-
koodi +
Symboli häviää näytöltä.
2 Siirry ohjel-
mointitilaan
Paina
ja
Smart Panelin näytölle ilmestyy
seuraava kuva:
3 Nelinumeroinen
PIN +
Syötä uusi
nelinumeroinen
PIN-koodisi
Syötä uusi nelinumeroinen PIN. Paina
vahvistaaksesi koodin.
4 Nelinumeroinen
PIN +
Vahvista uusi
PIN-koodi
syöttämällä se
uudelleen
Syötä uusi PIN-koodisi uudelleen ja
paina vahvistaaksesi koodin.
Yksi piippaus kertoo, että syötit oikean
PIN-koodin. Kaksi piippausta kertoo
virheellisestä suorituksesta.
