SABOTAGE
AUSGANGSTASTER
WANDLESER 1
EINTRITT
0 V.
+12 V.
NC
C
NO
NC
C
NO
RELAIS 1
VERSCHLUSSELEMENT
RS485 BUS
PERIPHERIEGERÄTE
MAX. DIST. 100M
A
B
MODE
CRL
CLR
LED
KOMMUNIKATION LED
NUR bei CU50EN/SVN
UNIQUEMENT CU50EN/SVN
TX/RX LED
Ethernet
10 BASE-T
NETZWERKVERBINDUNG LED
RELAIS 2
ALARME
EIN LED
ON
OFF
1 2 3 4
LECTEUR 1
ENTREE
INTERRUPTEUR DE
SORTIE
DETECTEUR DE
PORTE
BUS DE
PÉRIPHÉRIQUES RS485
RELAI 2
ALARMES
RELE 1 DISPOSITIF
DE FERMETURE
LED D´ALIMENTATION
LED DE LIEN
LED DE COMMUNICATION
SABOTAGEKONTAK T
TÜRKONTAKT
WANDLESER 2
AUSTRITT
LECTEUR 2
SORTIE
MAX. ENTF. 100M
WENN NICHT BENÖTIGT, BRÜCKE NICHT ENTFERNEN
S´IL N´EST PAS UTILISE ,NE PAS RETIRER LE PONT
1
2
0
2
0
0
58
Sobald an der Steuereinheit angeschlossene Geräte (Wandleser) entfernt oder hinzugefügt werden, ist estig,
dass der CLR-Button einmal gedckt wird, damit diese Änderung von der Steuereinheit erkannt wird. (Piepston).
• Werden die Wandleser WR5000 oder WR9001 an der Steuereinheit angeschlossen und überschreitet die Summe der
Länge beider Anschlusskabel (Wandleser 1-CU) + (Wandleser 2-CU) 100 Meter, ist es erforderlich, dass bei einem der
beiden Leseköpfe die Leitung 2 nicht angeschlossen wird. In diesem Fall ist die Steuerung nur über den anderen
Lesekopf mit dem PPD programmierbar.
r den Fall, dass induktive Lasten mit einem der Relais geschaltet werden, ist ein Varistor parallel zur Last
anzuschließen. Ein empfohlener Varistor mit 24 Volt max. (AC/DC) liegt der Steuereinheit bei.
Die maximale Kontaktbelastung für ReLais 1 und Relais 2 beträgt 16A, 250VAC bei ohmscher Last und 12A/250VAC
bei induktiver Last.
Chaque fois que vous connectez ou déconnectez un nouveau périphérique à la carte de gestion (CU), actionnez
le bouton CLR, afin que ces périphériques soient détectés. (bip).
Si vous connectez des lecteurs WR5000 ou WR9001 et que la distance (lecteur 1;UC) + (lecteur 2;UC) est supérieure
à 100 m. Il est alors nécessaire de déconnecter le fil 2 sur l'un des deux lecteurs. Utiliser alors l'autre lecteur pour
connecter le PPD.
Si une charge inductive est connectée, utiliser une varistance en parallèle. Une varistance est recommandée afin
d'éviter les tensions supérieures à 24 Volt (AC-DC).
Les relais 1 et 2 peuvent supporter un courant maximum de 16A et 250 VAC avec une charge résistive. Et de 12 A
et 250 VAC avec une charge inductive.
HINWEIS: IM FALL VON INDUKTIVEN LASTEN
EINEN VARISTOR EINSETZEN
NOTE: UTILISER LE VARISTOR EN
CAS DE CHARGES INDUCTIVES
10 BASE - T
Ethernet Patch Kabel
NUR bei CU50EN/SVN
ble de raccordement
au réseau Ethernet.
UNIQUEMENT pour les
CU50EN/SVN
D
F

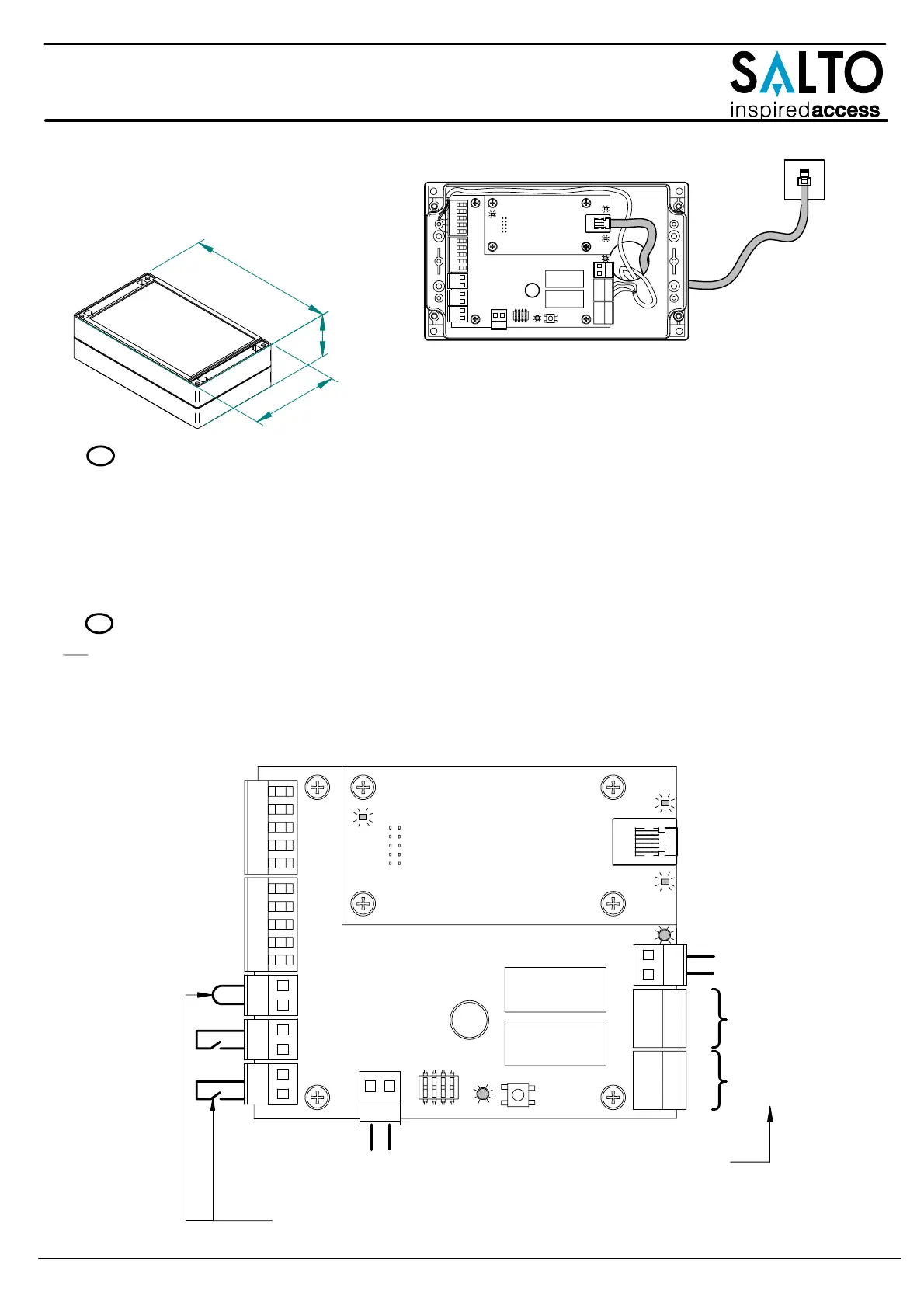

ANSCHLUSSBELEGUNG - CABLAGE
STEUEREINHEIT - UNITÉ DE CONTROL
3/4
CU5000
CU50EN/SVN
