공작물을 파악할때 마스터 죠의 스트로크는 스트로크 범위
의 중앙 및 적정 스트로크 범위 내에서 사용하는 것이 최적
으로, 구조상 안전하고 정도상으로 좋습니다. 스트로크 끝
부분에서의 파악은 공작물 이탈(비산)의 위험이 있으므로 피
하는 것이 좋습니다.(그림 6)
실린더에 대해서는 실린더의 취급설명서에 따라 주십시오.
04.
사용상의 주의
(1) 탑죠의 교환시 마스터죠 세레이션 부와 맞물림부를 깨끗이
청소해 주십시오. 흔들림정도의 오차 원인이 됩니다.
(3) 주물등 넓은 구배 형태의 테이퍼 형상을 파악할 때는 공작
물의 형상에 맞는 특수 죠를 제작하여 사용해 주십시오.
예) 로케이터, 인써트 등
(4) 불균형한 공작물을 파악할 경우 적정 회전속도에서 밸런스
유니트를 이용해 진동, 공작물의 흔들림 등을 측정하여 방지
하여야 합니다.
(5) 오조작, 입력오류에 의해 척 또는 공작물과 공구, 공구대 충
돌이 발생 하였을 때는 즉시, 회전을 멈추고 탑죠, 마스터죠,
죠 체결볼트 등에 이상이 없는지 확인하고 또 파악력 등을 확
인하여 주십시오.
(2) 공작물의 형상, 절삭조건에 따라 유압력을 조정해 주십시오.
파이프 모양의 공작물등을 고압력으로 물렸을 경우는 소재
의 변형등이 발생 될 수 있습니다.
불균형량이 큰 공작물의 경우, 공작물의 편심 질량에 의해
원심력이 죠에 영향을 주므로 필히 낮은 회전속도로 가공하
여 주십시오. 심천리 이외의 탑죠를 사용하면 조립상태가 고
르지 못하므로 마스터 죠에 변형이 생겨 파악정도 불량 및
파악력 부족등으로 공작물 비산의 위험이 있습니다(유사품
주의). 마스터죠와 세레이션 피치가 같은 탑죠를 사용하여
주십시오. 세레이션 산의 물림이 부족하면 공작물을 파악할
때에 세레이션 산이 파손되고 죠 또는 공작물이 비산될 위
험이 있습니다. 작업개시전, 탑죠, 로케이터 또는 공작물이
공구 또는 공구대등과 간섭되지 않도록 하고 저속 회전으로
확인한 후 가공하여 주십시오. 긴 공작물을 파악한 경우에
는 반드시 심압대나 방진구 등을 사용하시고 자유단을 확실
히 지지하여 주십시오. 긴 공작물을 가공할 때 비산의 위험
이 있습니다. 기계를 장시간 정지시킬 경우 공작물을 척으로
부터 제거시켜 주십시오.
하드죠가 필요하시면 삼천리에 문의하십시오. 이 제품은 삼
천리에서 공인된 하드죠만 사용하십시오. 소프트죠에 비해
후면 높이가 높은 탑죠를 사용할 경우 또는 탑죠의 선단에
서 파악할 경우에는 탑죠의 후면 높이에 반비례하여 플런져
추력을 낮추어 사용하십시오. 플런져 추력을 낮추지 않고 사
용할 경우 척이 파손되고 공작물의 비산 위험이 있습니다.

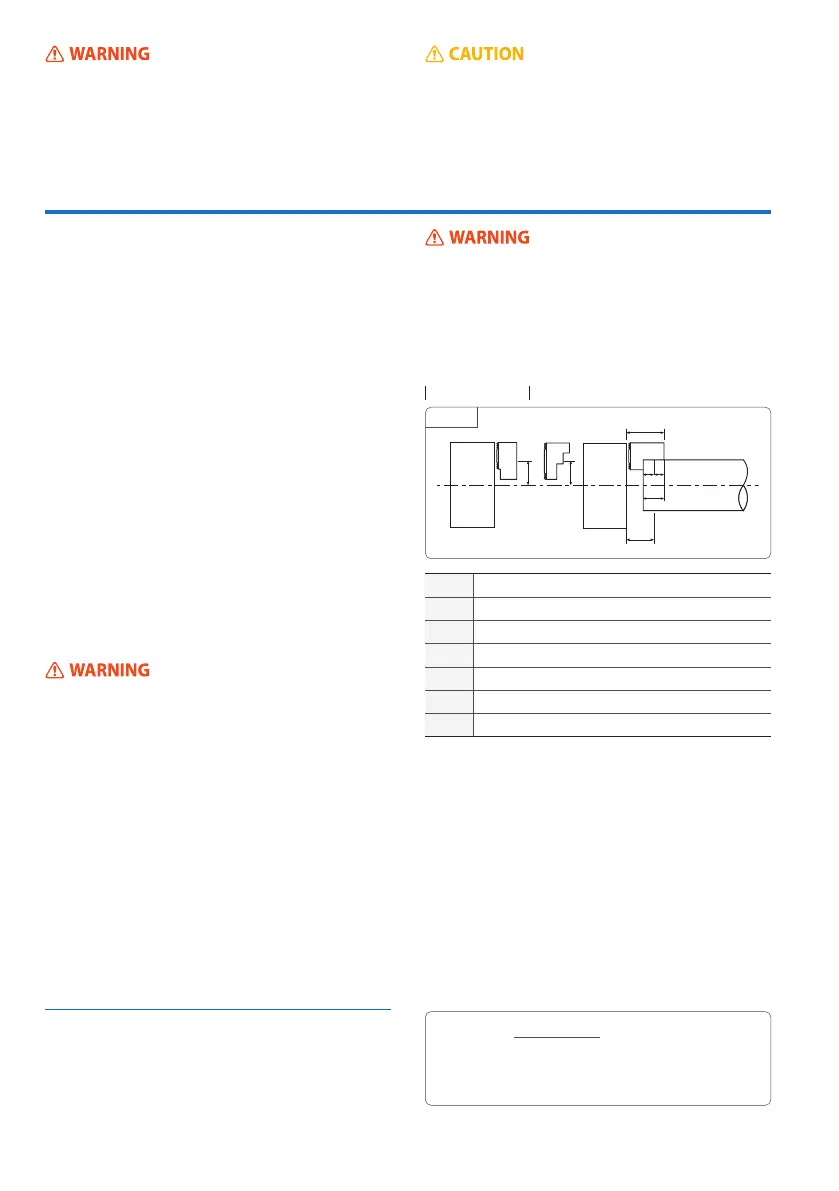

4-1 파악중심 높이와 정적 파악력 및 플런져 추력과의 관계,
탑-죠의 질량 모멘트와 파악력 손실 관계
크고 무거운 탑죠는 척 회전시에 탑죠의 원심력에 의해 파악력이
크게 감소합니다. 절삭 조건을 미리 선정하시고 사용하십시오.
h
H
r
r
G G
a
ℓ
b
a = b
척 척
공작물
특수탑죠 대응도
도표를 보시오.(Page11~13)
MH-206 표준 소프트죠(질량 모멘트 39kg^mm)의 경우
6000min⁻¹(r.p.m) 이상에서의 사용은 안전상 불가하며 이 회전
수에서의 파악력 손실은 38kN(약 3800kgf)정도입니다. 이때의
동적파악력(정적파악력-파악력손실)은 정적 파악력의 1/3정도
가 필요하므로 정적파악력은 57kN(※주)이고, 이 파악력을 내기
위한 소요 플런져 추력은 24.7kN 정도입니다. 이때 탑 죠 파악
부 중심높이(척 면까지의 거리) H=16mm 정도라면 도표의 파악
력 한계션을 넘지 않는 범위이므로 사용이 가능합니다. 탑 죠 파
악부 중심높이가 H보다 높을 경우는 정적 파악력을 감소하여 사
용하십시오. 탑죠 질량 모멘트가 크다면 회전속도를 낮추어 사용
하십시오. 회전속도가 높으면 파악력 손실이 커집니다.
(주)계산식 정적파악력
= 3 × 파악력손실 ÷ 2
= 3 × 38 ÷ 2 = 57kN
그림 7
MM
탑죠의 질량모멘트
G
탑죠의 질량중심
m
탑죠의 질랑(1개)
r
탑죠의 질량 중심과 척 중심과의 거리
H
탑죠 파악중심 높이
h
특수 탑죠의 면상높이
파악부 길이
