척을 장시간 최상의 상태에서 사용하기 위해서는 윤활유 공
급이 중요합니다. 윤활불량은 저유압에서 작동불량, 파악력
의 부족, 파악정도 저하, 이상마모, 늘어 붙음 등의 원인이 됩
니다. 또 파악력의 저하는 공작물의 비산 위험이 있습니다.
따라서 윤활 급유는 확실하게 행하여 주십시오. 신품일수록
윤활이 더욱 중요합니다. 조립틈새가 적어 윤활 부족시 스라
이드 면 손상으로 소착현상 발생, 파지력저하 및 가공물 이탈
의 원인이 됩니다.
5-2 분해순서
안전을 위하여 리프팅 벨트를 이용하여 충분히 고정하고 낙하를
방지한 후에 작업해 주십시오.
(1) 죠 체결볼트를 풀어 소프트 죠와 T-너트를 분해 하십시오.
(2) 커버를 분해 하십시오.
(3) 척 체결볼트를 풀고 척 핸들을 사용하여 드로우 너트를 회
전 시켜 척을 분해 하십시오.
(4) 웨지플런져를 척 뒷방향으로 분해 하십시오.
(5) 마스터 죠를 바디 중심쪽으로 이동시킨후 뒤로 빼냅니다. 조
립은 그리스를 충분히 도포하여 분해의 역순으로 해주십시
오. 이때 몸체와 마스터 죠, 웨지 플런져의 번호가 틀리지 않
게 주의하십시오.
척은 적어도 6개월에 1회 또는 10만회 작동 시 (주물 등의 절
삭에는 2개월에 1회 이상) 분해 청소를 해주십시오. 부품의 마
모나 균열 등이 발생한 부품은 교환하여 주십시오. 점검 후에
충분히 급유를 하고 조립하여 주십시오.
파악력에 대하여
절삭 조건 등 설정시에는 Page11~13, Page17 의 참고자
료를 활용하십시오. 파악력은 펌프, 감압밸브의 성능, 배관
상태 및 사용 그리스의 성능 등에 의해 차이가 있으니 주의
하시기 바랍니다. 특히, 대형의 유압유니트를 사용할 경우에
는 과대 압력이 생겨 파악력이 증가되며 부품의 파손, 내구
성이 저하 되므로 드로틀밸브를 설치하여 과압을 방지하여
주십시오.

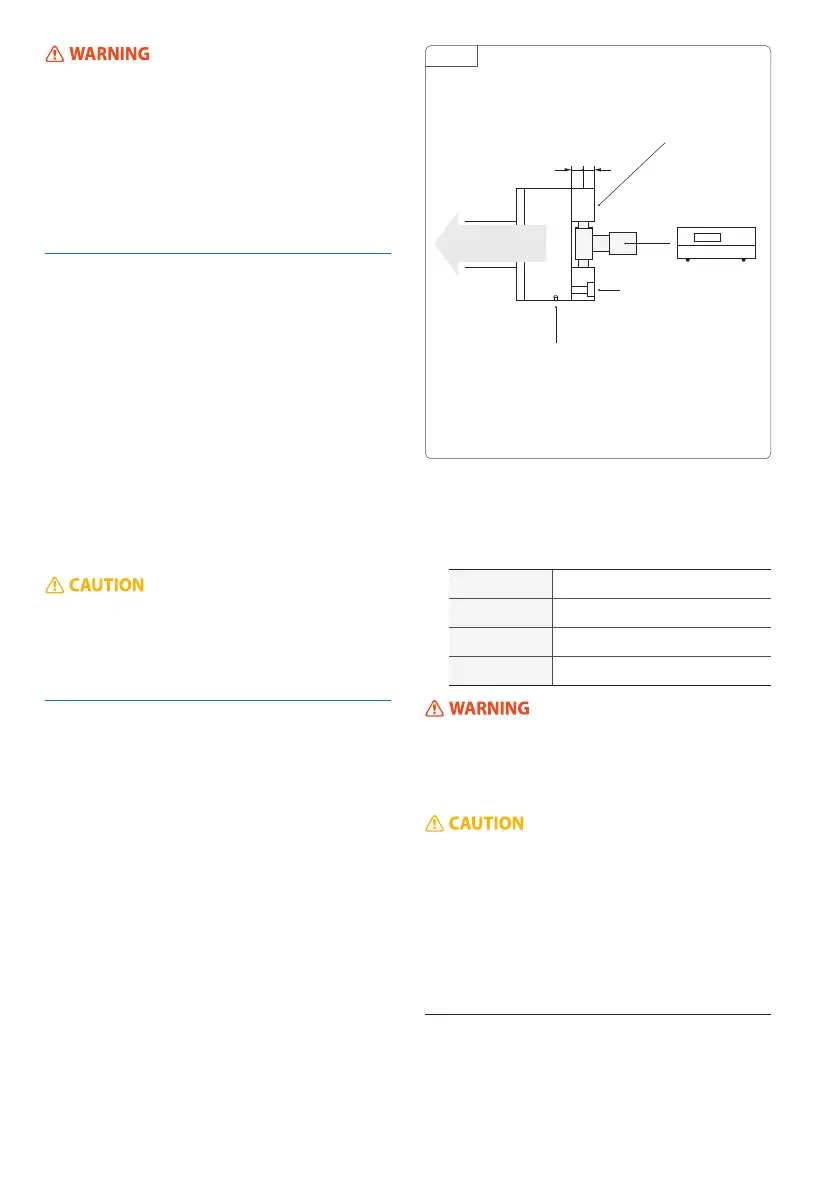

1. 최대 정적파악력
5-3 파악력과 회전속도의 관계
최대 정적파악력은 정지시의 파악력으로 급유의 상태,사용
그리스,죠의 높이등에 의해 차이가 있습니다. 따라서 사양표
의 최대 정적파악력은 아래상태에서 측정한 값입니다.
(1) 탑-죠는 삼천리 표준 소프트 죠를 사용할 때, 소프트
죠 면상높이(척 표면부터 소프트죠 상면 까지의 높이)의
1/2 위치에서 파악력 게이지로 측정한 치수입니다.
(2) 그리스는 효율을 높일 수 있는 윤활제를 사용합니다.
(3) 탑-죠 체결볼트의 체결 토크는 선정 토크에 맞게 하십
시오.
(4) 플런져 추력은 허용최대 추력일 때 입니다.
(5) 유압원은 20ℓ/min 이상의 토출 용량을 가진 가변용량
형 펌프를 사용하시고 압력설정은 펌프 자체의 압력 조
절 장치로 하십시오. 또한 별도의 감압밸브를 설치하여
주십시오.
파악력
최대정적파악력
탑죠
표준 소프트 죠
마스터죠
스트로크의 중앙
탑죠의 장착위치
죠의 뒤끝이 척 외주와 같게 한다
2. 최고허용 회전수
최고허용회전수는 다음 사항의 조건을 기초로 회전시의 파
악력(동적 파악력)이 정지시의 약 1/3이 될때의 실측치로
표시하고 있습니다.
고속회전에서 중절삭을 할 때 미끄럼현상 및 비산의 위험이
있으니 필히 주의 하십시오. 사용 중 설정 파악력이 맞는지
정기적으로 사용압력을 확인하여 주십시오. 회전실린더의
최고 회전속도가 낮을 경우는 그 회전속도에 맞춰 주십시오.
회전수의 상승에 따라 죠의 원심력이 발생하여 파악력이 저하됩
니다. 도표에서의 곡선은 표준 소프트죠를 표시하였습니다. 탑죠
의 크기, 형태, 부착 위치에 따라 크게 다르며 회전속도가 높을
경우는 파악력 게이지에 따라 실제 검사가 필요합니다.
그림 10
파악력계
규정 토크에 의한 체결
마스터 죠에 급유
삼천리 표준 하드죠
허용최대추력
