若夹头损坏，加工产品有可能被甩出去(飞散)的危险。
请不要撞击夹头、夹爪和加工产品。
开放式中心液压卡盘，MH编码模型如下。
动力卡盘MH基本上由卡盘体，楔形推杆和主爪來構成
的.在楔子柱塞和主爪突出以便接合T型槽布置成在夹盘
主体的旋转中心的角度。
2-1.卡盘形式标明
2-2.構造與操作
夹头的通径(英寸)
MH:标准3爪夹头
MHT:2爪夹头
MHF:4爪夹头

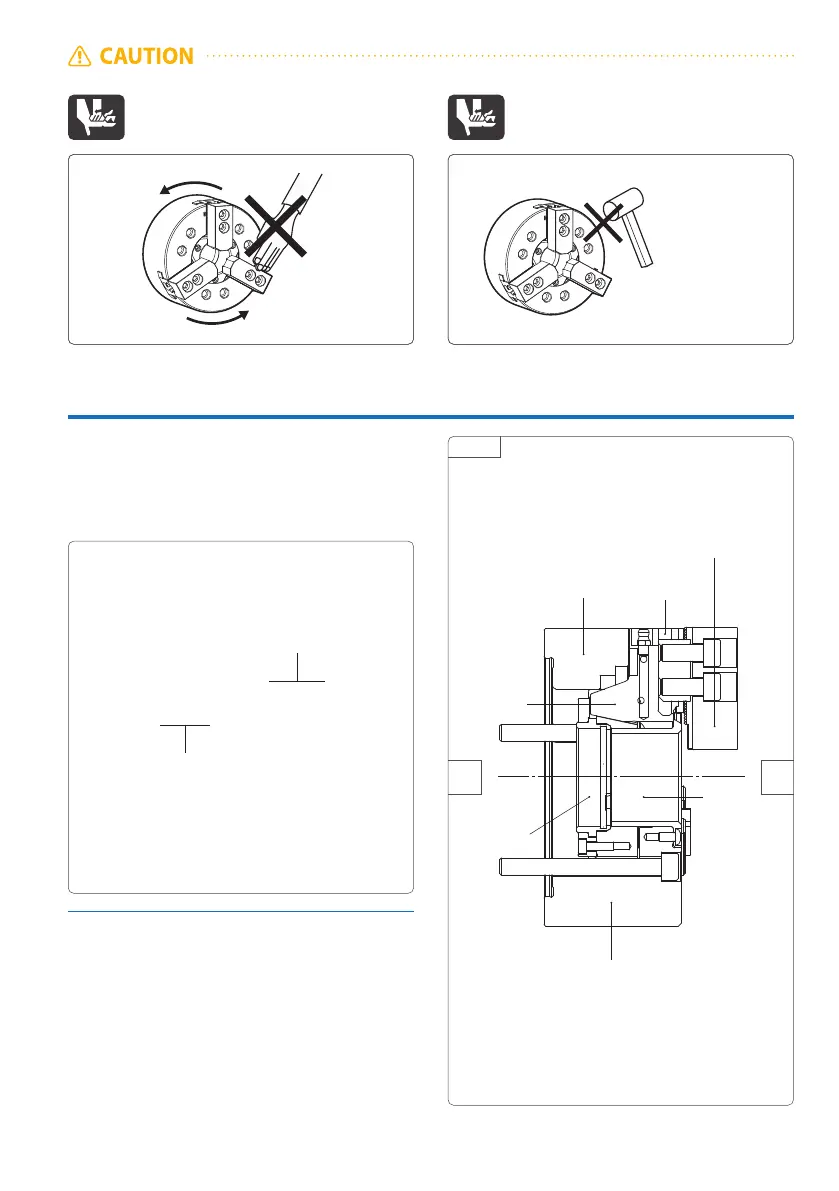

图1
NO!
NO!
SHOCK
頂爪(铁/硬)
盖子
柱塞螺母
牵引螺母
模柱塞
卡盘机体
基爪
后 前
外徑夹紧-当楔形柱塞被吸引到后方,主爪被拉向中心最
佳钳口夹持工件的外侧。
內徑夹紧-当楔形柱塞向前压，主爪向外移动，最佳钳
口夹持工件的内侧。
手指甲有被切断或损坏的危险。
在夹持加工产品时，请注意手指甲不要被夹
住。
02.
概要
