7

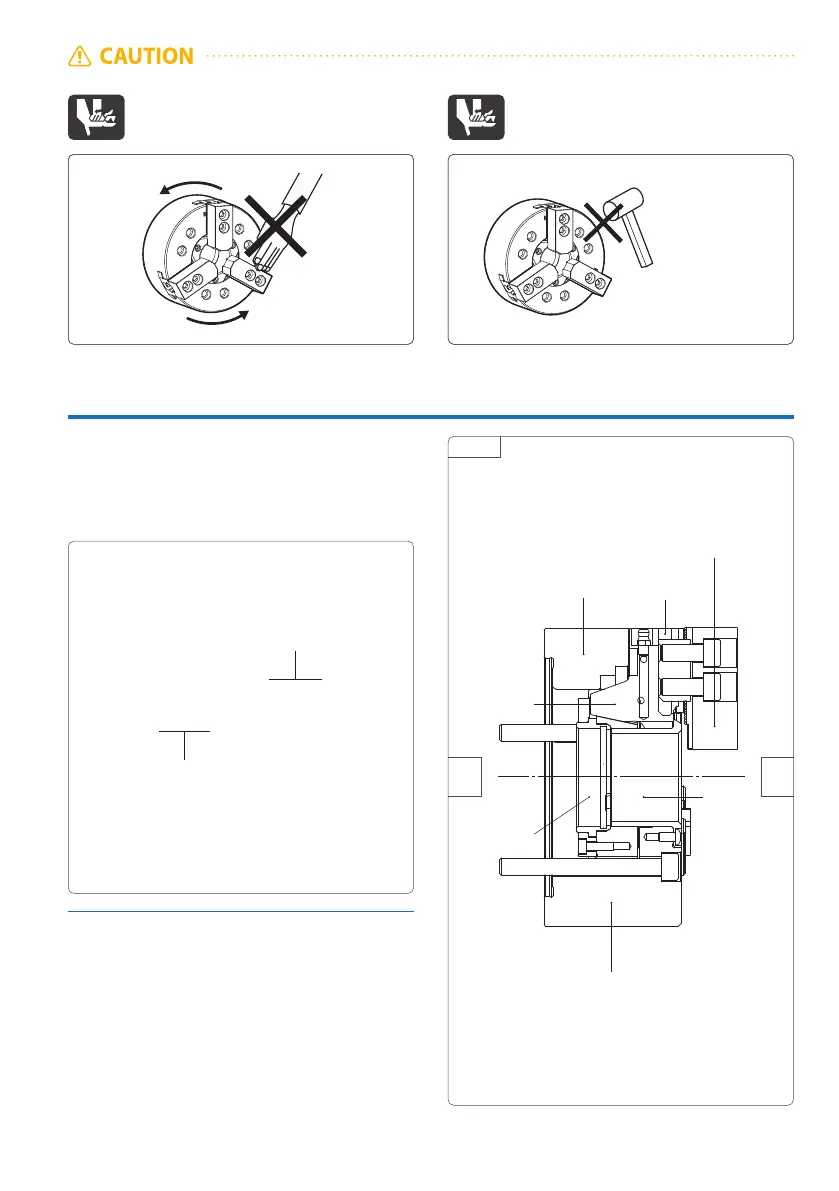

손가락이 부러지거나 절단의 위험이 있습니다. 척 파손시 공작물 이탈(비산) 될 위험이 있습니다.
공작물을 파악시킬 때 손가락이 끼지 않도록 주의
하십시오.
척, 죠, 공작물에 충격을 가하지 마십시오.
중공형 유압척, MH 모델들의 형식 표기는 아래와 같습니다.
파워척 MH 는 기본적으로 척바디, 웨지플런저 및 마스터 죠로 구
성되어 있습니다. 척 바디의 회전축과 T-슬롯을 연결하기 위해 웨
지플런저와 마스터 죠가 조립되어 있습니다.
2-1 모델형식 표기
2-2 구조 작동
MH - 206
척 호칭경(인치)
MH : 표준 3죠척
MHT : 롱스트로크형
MHF : 2죠척
그림 1
NO!
NO!
SHOCK
02.
개요
탑죠(소프트/하드)
커버
플런저 너트
드로우 너트
웨지 플런저
척 바디
마스터죠
후면 정면
외경파악 - 웨지플런저가 후면으로 이동하면 마스터죠가 중심으
로 당겨지고, 탑죠는 공작물의 겉면을 파악합니다.
내경파악 - 웨지플런저가 정면으로 이동하면 마스터죠가 바깥쪽
으로 밀리고, 탑죠는 공작물의 안쪽을 파악합니다.
