0.005
0.005
E
C
A
B
D
12
Rotary Cylinder
Set the cylinder as close as possible
to the spindle support of the lathe. Re-
fer to Fig. 2 for proper mounting and
run-out measurement methods. Make
sure to fastening the set screw on the
adapter to prevent loosening.
실린더는 선반 스핀들 지지부에 가능
한한 접근시켜 주십시오.실린더 아답터
의 부착방법과 흔들림 측정방법을 Fig.2
에 표시하였습니다. 아답터의 풀림방지
용 세트 스크류를 필히 체결 하여 주십
시오.(Fig.3)
应使气缸靠近车床主轴的支撑部位。
气缸适配器的安装方法和摇动测量方
法如图。(Fig. 2)请务必梓紧适配器
的固定螺丝。(Fig. 3)

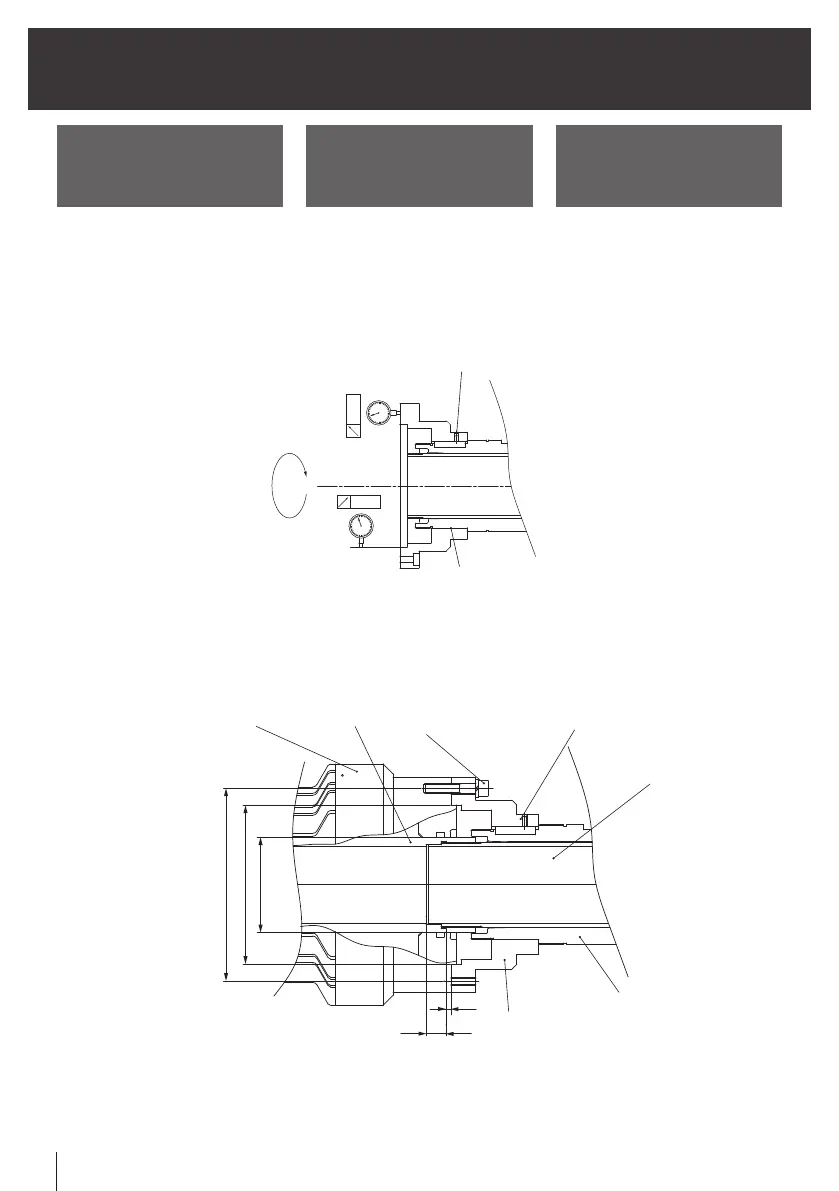

Fig.2
Fig.3
실린더 아답터의 흔들림 측정 / Run-out measurement of cylinder / 测量气缸适配器的摇动
3. Mounting
3. 安装
3. 설 치
3-1 Manufacturing and
installation of
cylinder adaptor
3-1 실린더 아답터의
제작, 설치
3-1 制造及 安装
气缸适配器
세트스크류(3~6개)
실린더 피스톤 로드 육각 구멍붙이 볼트 세트스크류
드로우 파이프
스핀들
실린더 아답터
체결나사
Set Screw(3~6EA)
Cylinder Piston Rod Hexagon Socket Head Bolt Set Screw
Draw Pipe
Spindle
Cylinder Adaptor
Fixing Screw
固定螺钉(3~6EA)
气缸 活塞杆 内六角圆柱头螺检 固定螺钉
绘制管
纺锤
气缸适配器
固定螺丝
To Next Page
