SAMCHULLY SYH - Page 17

A
0.005
B
17
Instruction Manual

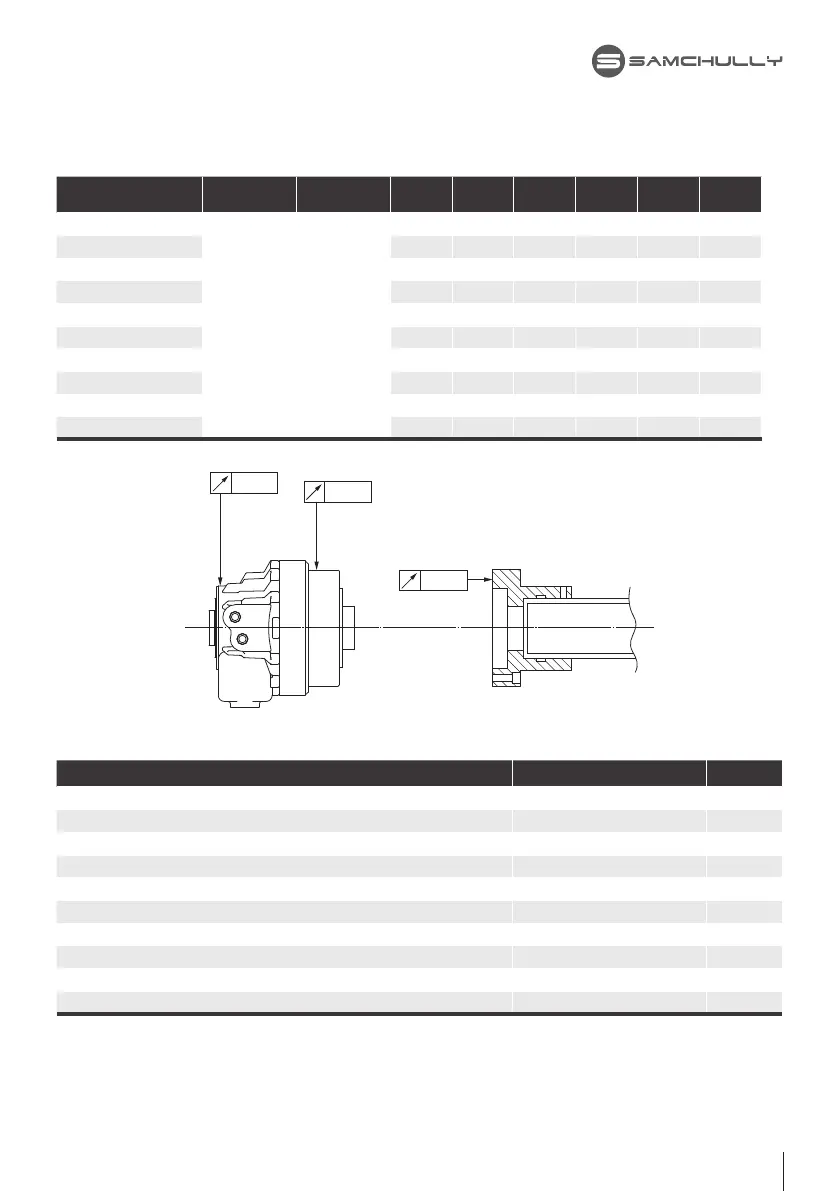

In order to obtain the run-out shown
above, run-out on cylinder adap-
tor front face should be minimized.
(↗0.005 less)
상기 흔들림을 얻을 수 있도록 실린더
아답터전면의 흔들림을 되도록 작게하여
주십시오. (↗0.005 이내)
为了得到上述摇动值. 应置降尽低气
缸适配器前面的摇动。
(↗0.005 以下)
Fig.6
부착시의 흔들림 / Run-out cylinder after installation / 运行安装后缸
형식 / Type / 型式 A B a
b
c d e f
SYH-1036
선반에 의해서
결정됩니다.
To be determined
depending on the lathe.
待定
这取决于对车床。
75 4.5 ø47 50 30 1
SYH-1246 75 4.5 ø47 50 30 1
SYH-1552 75 6 ø47 50 30 1
SYH-1877 80 6 ø47 50 30 1
SYH-2091 80 6 ø47 50 30 1
SYHL-1246 75 4.5 ø47 50 30 1
SYHL-1552 75 6 ø47 50 30 1
SYHL-1877 80 6 ø47 50 30 1
SYHL-2091 80 6 ø47 50 30 1
SYHL-2816 80 6 ø47 50 30 1
형식 / Type / 型式 A B
SYH-1036 및 상당품 / SYH-1036 equivalent / SYH-1036 型及类似产晶 0.010 이내 / less / 以下 0.020
SYH-1246 및 상당품 / SYH-1246 equivalent / SYH-1246 型及类似产晶 0.010 이내 / less / 以下 0.020
SYH-1552 및 상당품 / SYH-1552 equivalent / SYH-1552 型及类似产晶 0.010 이내 / less / 以下 0.020
SYH-1877 및 상당품 / SYH-1877 equivalent / SYH-1877 型及类似产晶 0.010 이내 / less / 以下 0.020
SYH-2091 및 상당품 / SYH-2091 equivalent / SYH-2091 型及类似产晶 0.010 이내 / less / 以下 0.025
SYHL-1246 및 상당품 / SYHL-1246 equivalent / SYHL-1246 型及类似产晶 0.010 이내 / less / 以下 0.015
SYHL-1552 및 상당품 / SYHL-1552 equivalent / SYHL-1552 型及类似产晶 0.010 이내 / less / 以下 0.015
SYHL-1877 및 상당품 / SYHL-1877 equivalent / SYHL-1877 型及类似产晶 0.010 이내 / less / 以下 0.020
SYHL-2091 및 상당품 / SYHL-2091 equivalent / SYHL-2091 型及类似产晶 0.010 이내 / less / 以下 0.025
SYHL-2816 및 상당품 / SYHL-2816 equivalent / SYHL-2816 型及类似产晶 0.010 이내 / less / 以下 0.025
