1.5 Remplacement du joint en silicone de la
cloche
Le joint en silicone de la cloche s’use au fur et à mesure des cycles de
la machine à emballer. Il a pour fonction d’empêcher l’air de pénétrer
dans la chambre au niveau de la jonction entre la cloche et la cuve/
table lorsque le couvercle est abaissé.
1. Tirer sur le joint en silicone de la cloche.
2. Retirer le joint sur tout le périmètre de la cloche.
3. Prévoir un joint neuf de même type et de même longueur que le
joint usé.
4. Placer le joint dans la rainure de la cloche.

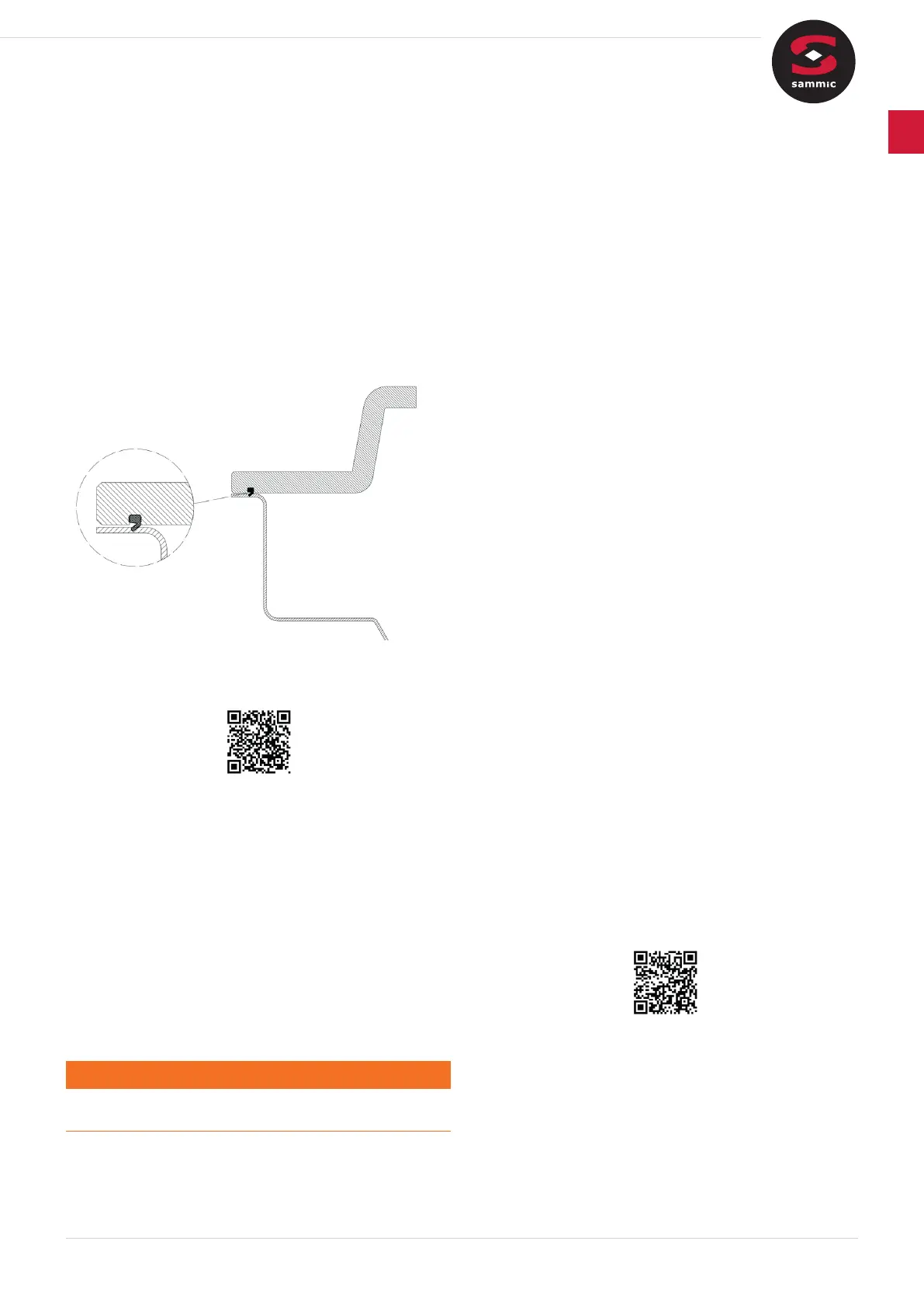

5. Lejointdoitsetrouverdanslapositionsuivante:
► Vidéo:remplacementdujointdelacloched’unemachineà
emballer
1.6 Remplacement du coussinet de support
Le coussinet de support s’use au cours du processus de soudage
des cycles exécutés. Il sert de base contre la barre d’étanchéité pour
assurer une soudure uniforme du sachet.
1. Tirer sur le coussinet.
2. Prévoir un coussinet neuf de même type et de même longueur que
le coussinet usé.
3. Insérer fermement le coussinet. Le coussinet doit être uniforme
sur toute la longueur du support.
1.7 Remplacementdultred’échappement
 Avertissement
Risque de brûlure par contact avec la pompe à vide.
- Attendre que la pompe à vide refroidisse.
Leltred’échappementaccumuledel’huileaufuretàmesurede
l’utilisation de la pompe. Sa fonction consiste à empêcher l’huile de
s’écouler de l’échappement de la pompe à vide.
1. Retirerlecouverclearrièreendesserrantles4visquipermettent
d’accéder à la pompe à vide.
2. Desserrerles4visducouvercledultreàair.
3. Desserrerlefeuillardquimaintientleltreàair.
4. Tirerleltreversl’extérieurpourpouvoirleretirer.
5. Remplacerleltreuséparunneuf.
6. Mettre en place le joint torique.
7. Placerlenouveaultredanssonlogement.
8. Fixerleltreàairàl’aidedufeuillard.
9. Remettreenplacelecouvercledultreenserrantles4vis.
10.Replacerles4visducouverclearrière.
1.8 Remplacement de la résistance et de la bande
adhésive de la barre de soudure
La résistance et la bande adhésive de la barre de soudure s’usent au
fur et à mesure de l’utilisation de la machine. Leur fonction consiste
respectivement à chauffer et à isoler le sachet.
1. Dégager le support en acier inoxydable qui assure la rigidité de la
barre de soudure.
2. Dégager la bande adhésive.
3. Dévisserlesxationsdesdeuxrésistances.
4. Retirer les deux résistances, ainsi que les tendeurs et les ressorts
de chaque côté de la barre.
5. Nettoyer les traces de la bande adhésive de la barre de soudure.
6. Revisserd’uncôtél’unedesxationsdesrésistancesenlaissant
un espace.
7. Insérer tout d’abord les ressorts d’un côté de la barre puis faire de
même avec les tendeurs.
8. Mettre en place les deux nouvelles résistances.
9. Placer les ressorts et les tendeurs de l’autre côté.
10.Visseràfondlaxationdesrésistancesdesdeuxcôtésdela
barre.
11. Mettre en place la nouvelle bande adhésive.
12. Replacer le support qui assure la rigidité de la barre de soudure.
► Vidéo:Remplacementdelarésistanceetdelabandeadhésive
de la barre de soudure
