18
853 823 R. 03/22
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
2022_03_16-11:30
PT
DESCRIÇAO
Propulsora de pistão alternativo, acionada por ar comprimido. Permite bombear grandes vazões de todos os tipos de graxas minerais.
Aplicável em instalações em condições de grande distancia para suprir o abastecimento simultâneo de vários pontos de lubrificação.
Esta
bomba é montada diretamente em tambores de 20 kg, 50 kg E de 185 kg.
ADVERTÊNCIA
ADVERTÊNCIA: Lea atentamente el manual de instrucciones y
sus advertencias antes de empezar a operar con el equipo.
Este equipo es únicamente para uso profesional.
!
Los fluidos não adequados para a propulsora podem causar danos ao
mecanismo da propulsora e implicar em acidentes ao usuário do
equipamento. Este equipamento não está destinado para o uso com
fluidos classificados no Grupo 1, para atmosferas explosivas, que são
fluidos extremamente inflamáveis, altamente inflamáveis, inflamáveis,
muito tóxicos, tóxicos e oxidantes ou aqueles fluidos cuja pressão de
vapor seja superior a 0,5 bar (7 psi) sobre a pressão atmosférica
máxima permitida.
A bomba gera altas ou muito altas press6es de saída de graxa. Nao
exceda a pressao máxima de entrada de arde 10 bar (145 psi).
Um golpe direto contra o carpo humano pode resultar em urna lesao.
Este equipamento pode conter pressão armazenada, eliminar a
pressão e desconectar a propulsora do sistema de abastecimento do
fluido, quando for fazer qualquer tipo de manutenção. Para assegurar
o correto funcionamento do equipamento, qualquer operação de
manutenção somente deverá ser feita por um profissional qualificado.
Para evitar acidentes, quando o equipamento não estiver em uso,
desconectar da linha de alimentação de ar.
Não alterar a configuração da propulsora. Usar componentes
originais Samoa Industrial, S.A. Qualquer modificação não autorizada
deste equipamento, uso indevido, manutenção incorreta ou a retirar
as etiquetas de identificação levará a anulação da garantia.
Todas as conexões do sistema conectado a saída da bomba devem
ser adequadas para a máxima pressao possível gerada pelo motor da
bomba 1 ar. Se os sistemas nao puderem ser concebidos para
suportar a pressao máxima produzida pela bomba, devem ser
instaladas válvulas de segurança ou válvulas de desvio.
Recomenda-se instalar esta bomba num tambor utilizando o adaptador
fornecido com urna tampa de tambor adequada.
Instalar a tampa no tambor e rosquear firmemente a parca do
adaptador na abertura de 2” da tampa, insira a bomba através da parca
e ajuste-a com a parca esférica a altura desejada (ver figura 2).
Também é possível montar a bomba diretamente em urna superfície
plana, usando os 4 orifícios para parafusos (MB) dispostos em um
padrao de 90 mm no carpo de saída de fluido.
INSTALAÇAO

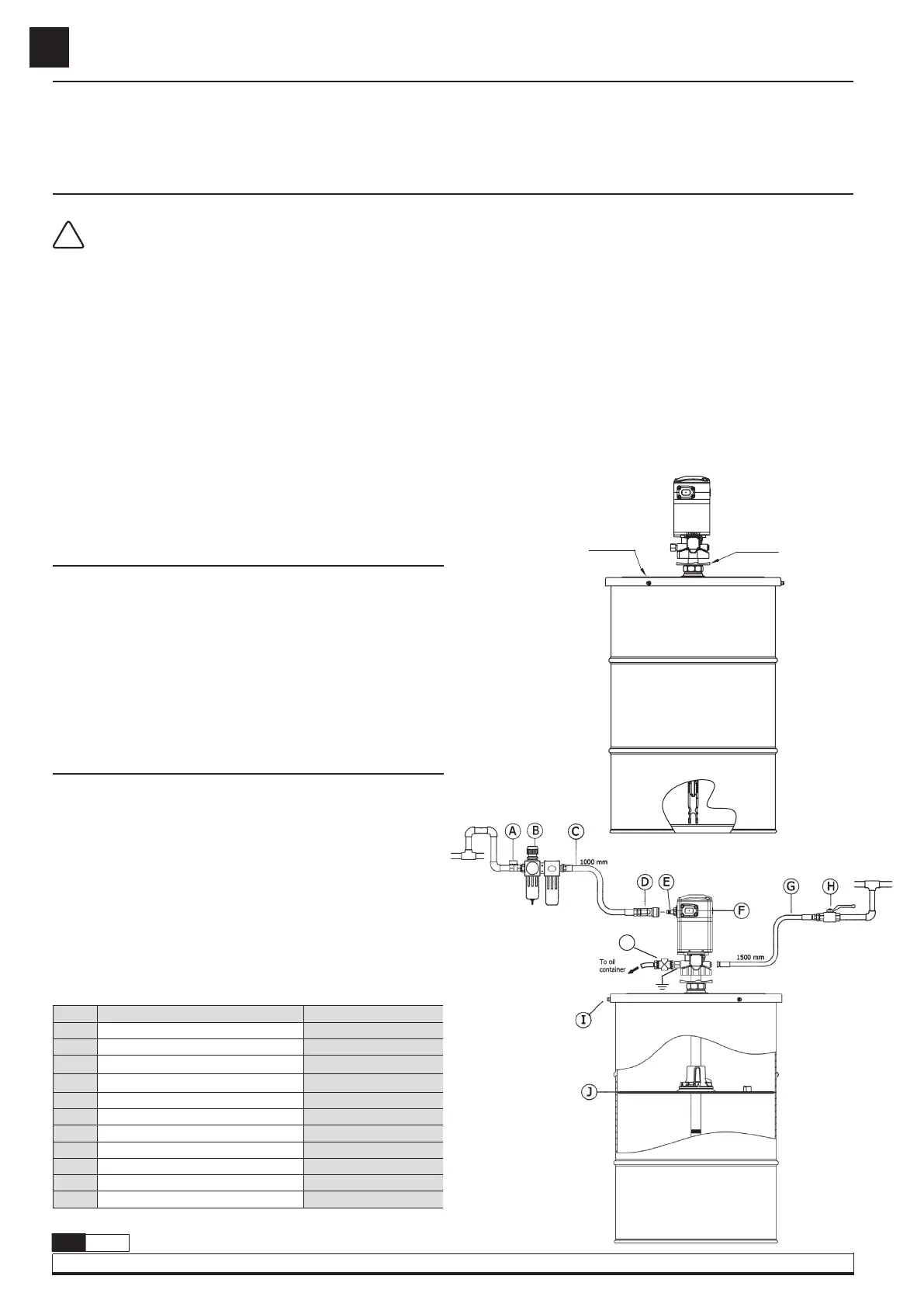

Para titulo informativo, como mostra a figura 3, ilustramos uma
instalação típica com todos os elementos recomendados para o correto
funcionamento da propulsora.
NOTA: A pressão de alimentação de ar deve estar calibrada entre 3 e
10 bar (29 a 145 psi), sendo a pressão recomendada de 6 bar (90 psi).
Mesmo assim é recomendado instalar o filtro regulador de ar, para poder
regular e fechar a alimentação de ar no final de cada dia de trabalho (no
caso de rupturas ou vazamentos na saída da graxa, se a alimentação de
ar não estiver fechada, a bomba se coloca em funcionamento
automaticamente, podendo esvaziar completamente o tambor de
graxa).
INSTALAÇÃO TÍPICA
Pos Descriçao Cod.
A Válvula de saída de ar 950319+239004
B Filtro regulador 241001
C Mangueira de ar 247710
D Engate rápido 251438
E Conexão 255338
F Bomba (tambor de 185 kg) 530610
G Manguera de graxa 945676+841700+945557
H Válvula de saída de graxa 950304
I
Tampa adaptável a tambores 200 kg
418006
J Compactador para graxa 417004
K Válvula de alivio para propulsoras
K
Fig. 2
418 006
418 004
418 002
410 001
Fig. 3
