PT

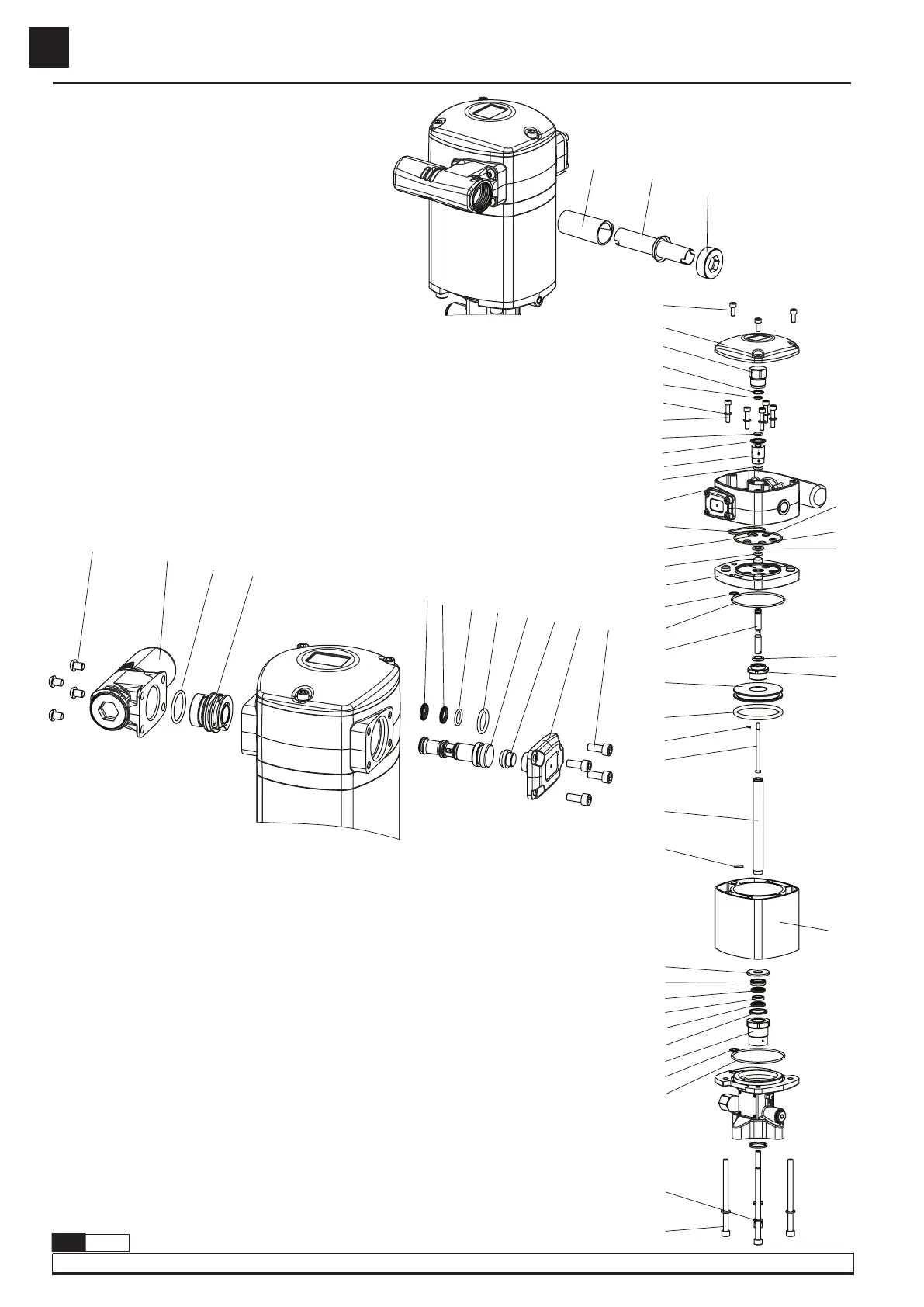

DISTRIBUIDOR DE AR (FIG. 6)
1. Desaparafusar os 4 parafusos (16) da tampa (5) e retirar a tampa.
2. Desaperte os 4 parafusos (52) do silenciador (46) e retire-o juntamente com a junta (50) e
o ressonador do silenciador (49).
3. Utilizando uma ferramenta de plástico, bater suavemente na lâmina (31) no lado do seu
diâmetro mais pequeno através do motor (Fig. 6), retirar a lâmina (31).
4. Substituir os selos de lâmina 2x(32), (33) e (45), ou substituir a lâmina completa (31) pelos
seus selos instalados de fábrica (kit 539505). Esta é a opção recomendada para garantir que
os selos são correctamente instalados.
VEDANTES DE DISTRIBUIDOR DE AR (FIG. 7)
1. Desaparafusar os 3 parafusos (1) e retirar a tampa (2).
2. Desaparafusar a ficha (3). Deitar fora o seu O-ring (4) e encaixar um novo mais tarde.
3. Remover as 2 chaves curvas (5).
4. Retirar os 5 parafusos (7) juntamente com as suas arruelas (6).
5. Puxar a cabeça de alimentação (18) para cima até ficar livre do resto da bomba.
6. Puxar a bucha (10) para cima até ser removida da cabeça da bomba. Remover também todos os
o-rings dentro de 3x(8) e (9). Descarte-os e substitua-os por novos.
7. Anéis em O (19), (20), 4x(21), (22) e (8) sob arruela (23). Substituir por novas numa data posterior.
8. Desaparafusar os 4 parafusos (50), puxar o flange (24) para cima e descartar os O-rings (25) e (26).
Substituí-los mais tarde por novos.
9. Puxar o cilindro (36) e substituir os O-rings (25), (26) e (31).
10. Remontar o conjunto em marcha-atrás, aplicando o cacifo de rosca na ficha (3).
NOTA: As juntas novas incluidas en el kit 539502.
LIMPE O SILENCIADOR (FIG. 5)
1. Desaparafusar e retirar a ficha (51).
2. remover o difusor silencioso (52).
3. Substituir o feltro (53) por um novo.
4. Voltar a montar o difusor (52) juntamente com
o novo feltro (53).
6. Voltar a ligar a ficha (51).
Fig. 5
53
52
51
Fig. 7
1
2
3
4
5
6
7
8
9
10
8
18
19
20
21
22
23
8
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
39
42
41
25
26
50
49
16
5
38
31
33
45
32
32
49
50
46
52
Fig. 6
PROCEDIMENTOS DE REPARAÇÃO E LIMPEZA
