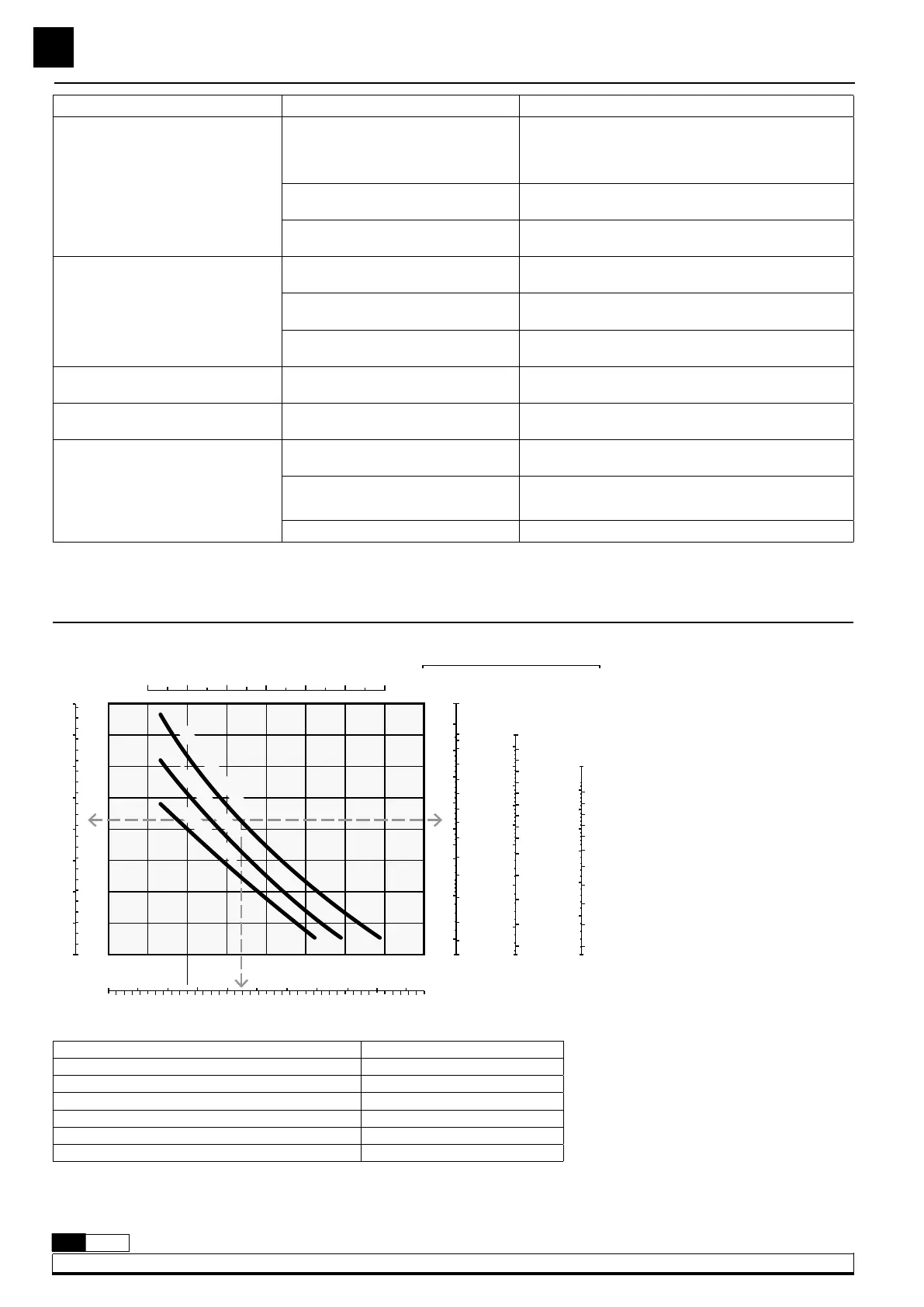

ANOMALIES ET SOLUTIONS
CARACTÉRISTIQUES TECHNIQUES
Pression d’air maxi 10 bar (140 psi)
Pression d’air mini 3 bar (40 psi)
Débit maxi 35 l/min
Raccord entrée d’air 1/4" NPSM
Raccord sortie d´huile 3/4" BSP
Raccord entrée d´huile 3/4" NPSM
Diamètre du piston d’air Ø 50 mm (2")
Symptômes Causes possibles Solutions
Pompe à l’arrêt.
Contrôler et remplacer les pièces en-
dommagées du mécanisme du moteur
d’air.
Contrôler la ligne d’alimentation en air (y compris les
différentes vannes, les filtres régulateurs et les connecteurs
rapides).
Moteur d’air endommagé.
Contrôler et remplacer les pièces endommagées du méca-
nisme du moteur d’air.
Présence d’impyretés qui ont pu endom-
mager le moteur d’air.
Contrôler et remplacer les pièces endommagées du
mécanisme du moteur d’air.
La pompe marche mais ne distribue
pas d’huile.
Il n’y a pas d’huile dans le fût ou dans la
citerne.
Vérifier le niveau d’huile dans le fût ou dans la citerne.
Soupape supérieure endommagée ou
avec des impuretés.
Réviser la soupape supérieure, la nettoyer et/ou changer
les pièces abîmées.
Le clapet de pied est abîmé ou avec des
impuretés.
Contrôler le clapet de pied, le nettoyer et/ou changer les
pièces abîmées.
La pompe fonctionne de façon
irrégulière.
La pompe est en cavitation. Diminuer la pression d’alimentation en air.
Fuites d’huile par les silencieux de la
pompe.
Ensemble garniture pour fluide de la
pompe endommagé.
Remplacer l’ensemble garniture de la pompe.
La pompe marche alors que la sortie
d’huile est fermée.
Soupape supérieure endommagée ou
avec des impuretés.
Contrôler la soupape supérieure, la nettoyer et/ou chan-
ger les pièces abîmées.
Le clapet de pied est abîmé ou avec des
impuretés.
Contrôler le clapet de pied, le nettoyer et/ou changer les
pièces abîmées.
Fuites en un point de la tuyauterie. Contrôler, ajuster ou réparer la tuyauterie.
0 4030 35510152025
01 23 45 67 89
0
16
14
12
10
8
4
6
2
0
30
10
20
40
50
60
10
90
70
80
100
110
120
140
130
150
160
170
200
180
190
210
220
230
Nl/min
SCFM
Nl/min
SCFM
15
16
10
5
6
7
8
9
8
9
4
2
3
5
6
7
Nl/min
SCFM
11
12
13
14
15
10
11
12
13
14
8
9
4
2
3
5
6
7
10
11
12
17
18
500
450
380
400
350
300
250
200
420
430
410
400
350
300
250
150
200
50
100
350
300
250
200
100
150
50
100
100 200 300 400 450 500
550
90 psi 70 psi
7 bar 6 bar 5 bar
100 psi
Gal / min
Cycles / min
CONSOMMATION AIR
Ciclos/min
BAR
PSI
6 bar - 90 psi
7 bar - 100 psi
5 bar - 70 psi
l/min
SAE 30 - 20 ºC (68 ºF)
