CARACTERÍSTICAS
GEX es un detector de gas que se utiliza para HFC, gases
explosivos y amoniaco.
Normalmente, el detector GEX se utiliza conjuntamente con y
conectado a una unidad central SPxx o MPUx.
GEX suele calibrarse con la unidad central en la entrega.
FUNCIONAMIENTO
El sensor mide continuamente la concentración de gas y emite
una señal analógica de 0-5 VCC (no lineal) a la unidad de
control.
Existen 2 (3) niveles fijados en la unidad central, “Advertencia”
precediendo a la alarma y “Alarma” para indicar una alta
concentración de gas. Cuando estos niveles se superan, se
activan los indicadores y los relés de la unidad central.
La unidad central supervisará continuamente el cable,
indicando “Alarma de fallo” cuando exista una interrupción o
un cortocircuito en el cable o en el propio detector.
INSTRUCCIONES DE INSTALACIÓN
Conecte el sistema de supervisión de gas de acuerdo con el
diagrama del cableado. Compruebe el funcionamiento de la
unidad aplicando gas al detector (esto puede realizarse
fácilmente con el gas de un mechero).
Se recomienda verificar el funcionamiento, calibración y los
niveles de alarma del sistema dos veces al año. Sin embargo,
es muy sencillo cambiar los umbrales utilizando un adaptador
de servicio (SA200 / DT300).

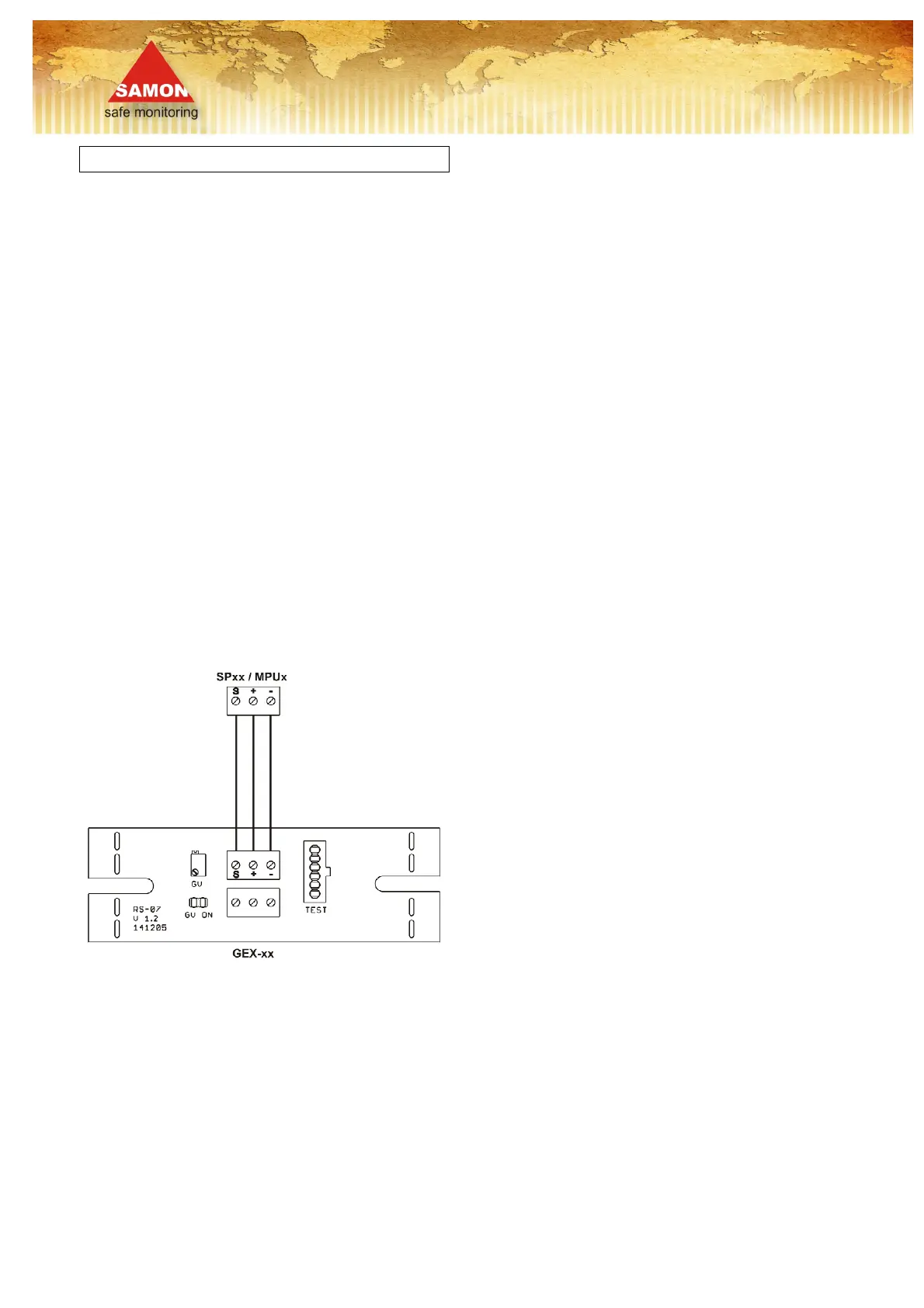

DIAGRAMA DEL CABLEADO
Las especificaciones están sujetas a cambios.
MODELOS
GEX-(NH3)-4000 NH
3
, 0 – 4000 ppm
GEX-(NH3)-10000 NH
3
, 0 – 10000 ppm
GEX-(HC) HC (Propane), 0 – 50 %LEL
GEX-(HFC) HFC (R134a), 0 – 4000 ppm
INFORMACIÓN TÉCNICA
Material: Nylon negro, acero inoxidable, IP66
Temperatura ambiente: -40
o
C a + 50
o
C *) cable gland
Cable sensor: 3 x 0,75 mm
2
máx. 50 m
3 x 1,5 mm
2
máx 150 m
Dim. (AnxAlxP): 83 x 161 x 79 mm
