Auro D208/D210
56
9
10
2 1
3
4
5
6
7
8
1. Connettore di ingresso XLR
È un connettore XLR femmina bilanciato che
accetta segnale da un microfono o a livello di
linea.
2. Connettore di ingresso da 6,35 mm
Usate questo ingresso da 6,35 mm per il
collegamento di un microfono bilanciato o di
un segnale bilanciato o sbilanciato a livello di
linea.
3. Uscita Line
Connettore XLR maschio che permette di
collegare più casse Auro in cascata.
4. Controllo Level
Regola il livello globale del segnale all’in-
gresso dei nali di potenza. Per attenuare
un segnale a livello di linea, ruotatelo dalla
posizione completamente in senso antiorario
no a “ore 12”. Per un segnale microfonico,
ruotatelo oltre la posizione a “ore 12”.
5. Controllo equalizzatore Bass
Controlla le frequenze basse dell’equalizzato-
re della cassa acustica, +/- 15 dB a 80 Hz.
6. Controllo equalizzatore Treble
Controlla le frequenze acute dell’equalizzato-
re della cassa acustica, +/- 15 dB a 12 kHz.
7. Indicatore Peak
È un LED ROSSO che si accende quando l’am-
pli è vicino al punto di clipping. Se l’indica-
tore Peak si accende di frequente, abbassate
il controllo Level della cassa Auro oppure
abbassate il segnale dalla sorgente nché
l’indicatore non si accende più, o si accende
occasionalmente sui picchi del segnale.
8. Indicatore Power
Il LED diventa VERDE quando l’ampli è acceso.
9. Interruttore Power
È l’interruttore che controlla l’accensione della cassa Auro.
10. Presa di alimentazione CA
Collegate qui il cavo di alimentazione IEC standard in dotazione.

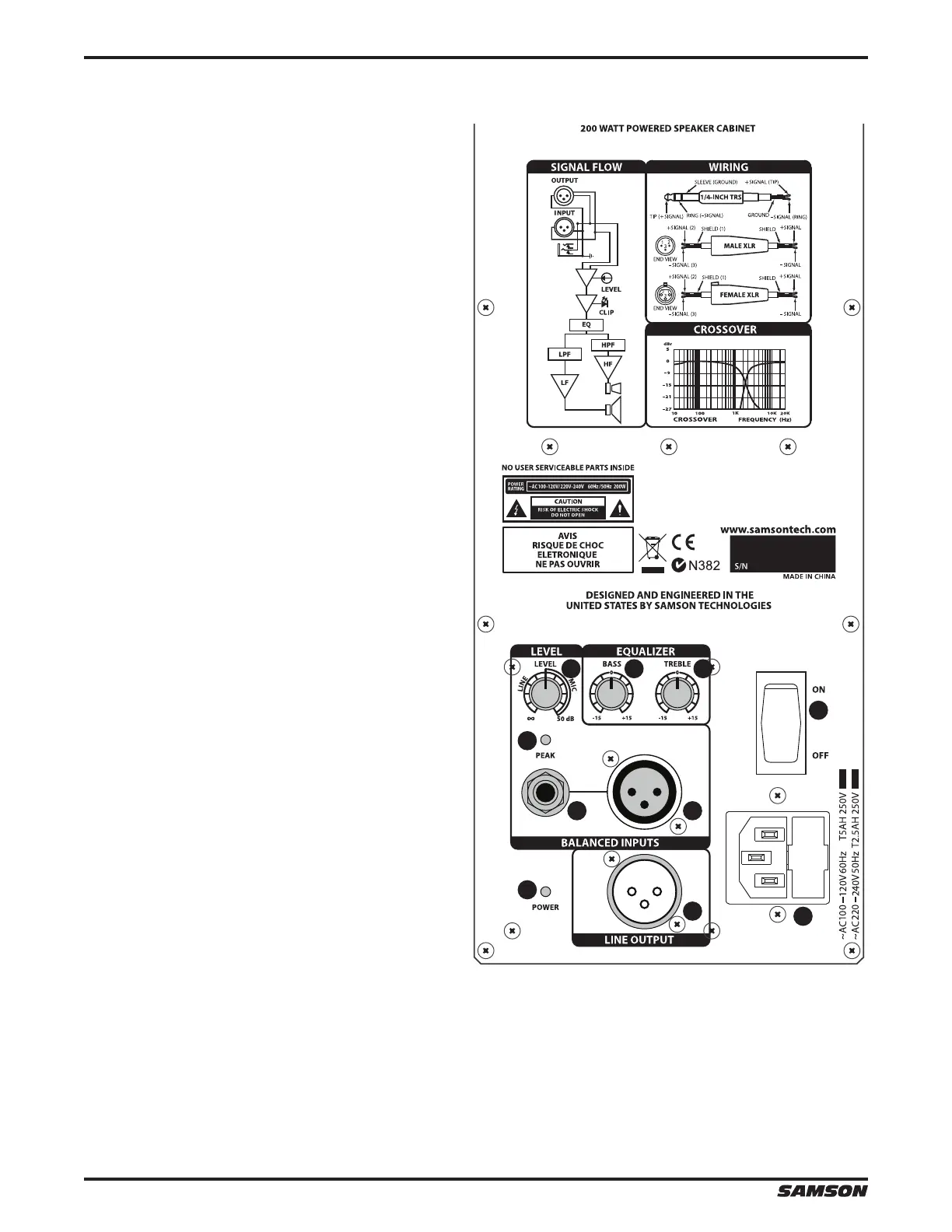

Pannello posteriore
