Expedition Pro XP200

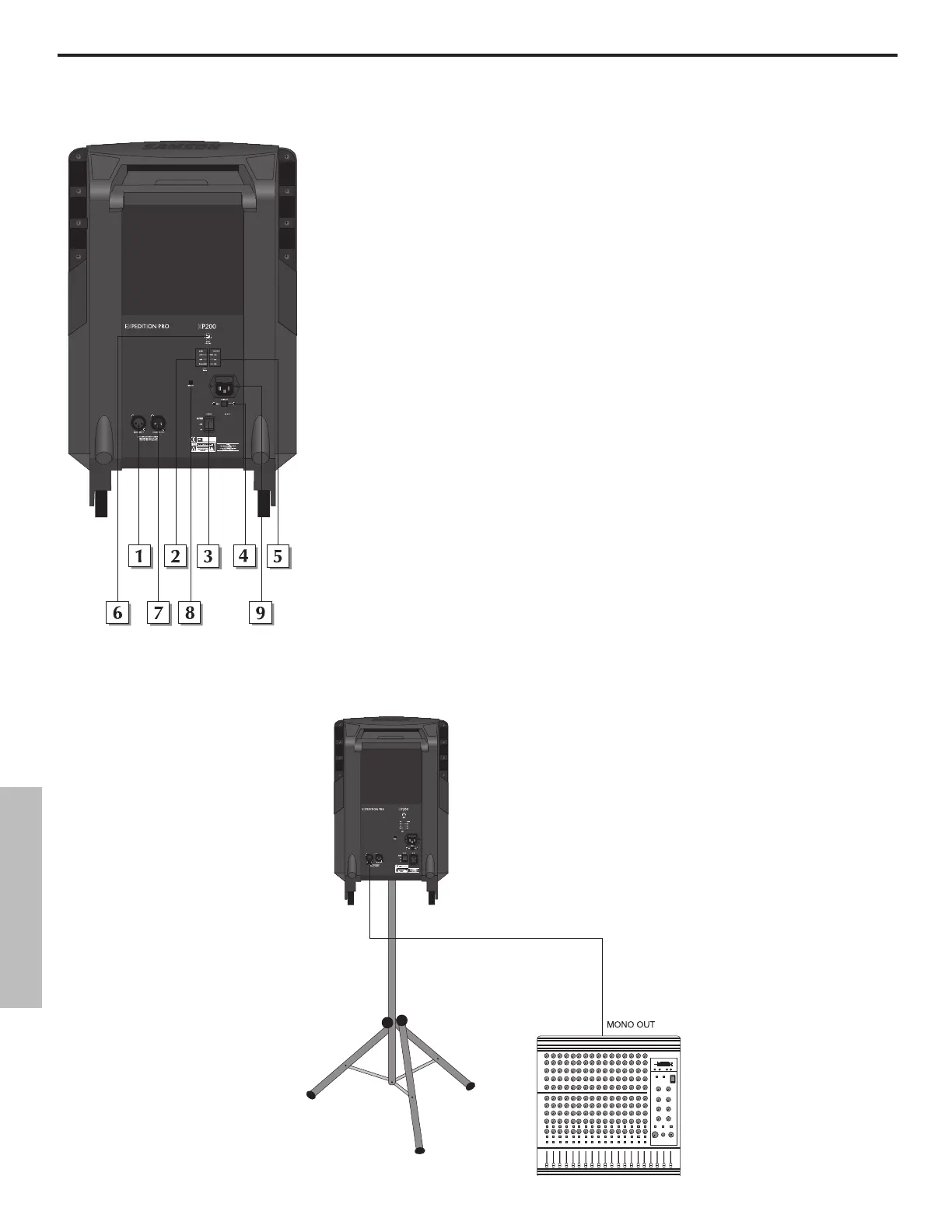

Recorrido guiado
1: Conector de entrada – Utilice este conector hembra XLR balanceado para hacer pasar
una señal con nivel de línea al XP200.
2: Medidor VU de salida – Este medidor de barra de tres segmentos muestra el nivel de
salida del XP200. Para conseguir la mejor relación señal-ruido, ajuste el control de volu
-
men (vea el punto 6 de abajo) de tal forma que el material de programa esté habitual
-
mente sobre los 0 VU, con excursiones ocasionales (no constantes) al segmento rojo "+3
dB".
3: Interruptor de encendido – Utilice este interruptor para encender o apagar el XP200.
4: Selector de voltaje – asegúrese de que esté correctamente ajustado para el país o
zona en la que vaya a usar la unidad antes de encender el XP200.
5: Medidor VU de pila – Si tiene instalado un paquete de pila recargable opcional
RB2030, este medidor le mostrará la carga de la pila cuando esté cargándola (interruptor
Power apagado) o cuando se esté usando (interruptor Power encendido).
6: Control de volumen – este mando giratorio ajusta el nivel de las etapas de potencia
internas del XP200.
7: Conector de salida – Este conector XLR balanceado macho da salida a la señal de
salida con nivel de línea del XP200. Se utiliza para pasar señal a un segundo XP200 que
tenga conectado en cadena (vea el diagrama de interconexión en la página siguiente) o a
un subwoofer opcional EX500.
8: Interruptor de limitador – Utilice este interruptor para activar o desactivar la cir
-
cuitería interna de limitador. Para conseguir la máxima protección del altavoz, le reco
-
mendamos que deje este interruptor en la posición “on” durante el uso normal de la
unidad.
9: Entrada AC – Conecte aquí el cable de alimentación “IEC” de tres puntas y gran calibre.
Interconexión del XP200
!
0
10
5
Uso de un único XP200: Una única señal mono (bus o envío auxil-
iar) es enviada desde un mezclador a la entrada XLR del XP200.
