Samsung CL-17M2MQ - Conexión a TV por cable con convertidor; Conexión a TV por cable con decodificador parcial

11
INSTALACIÓN

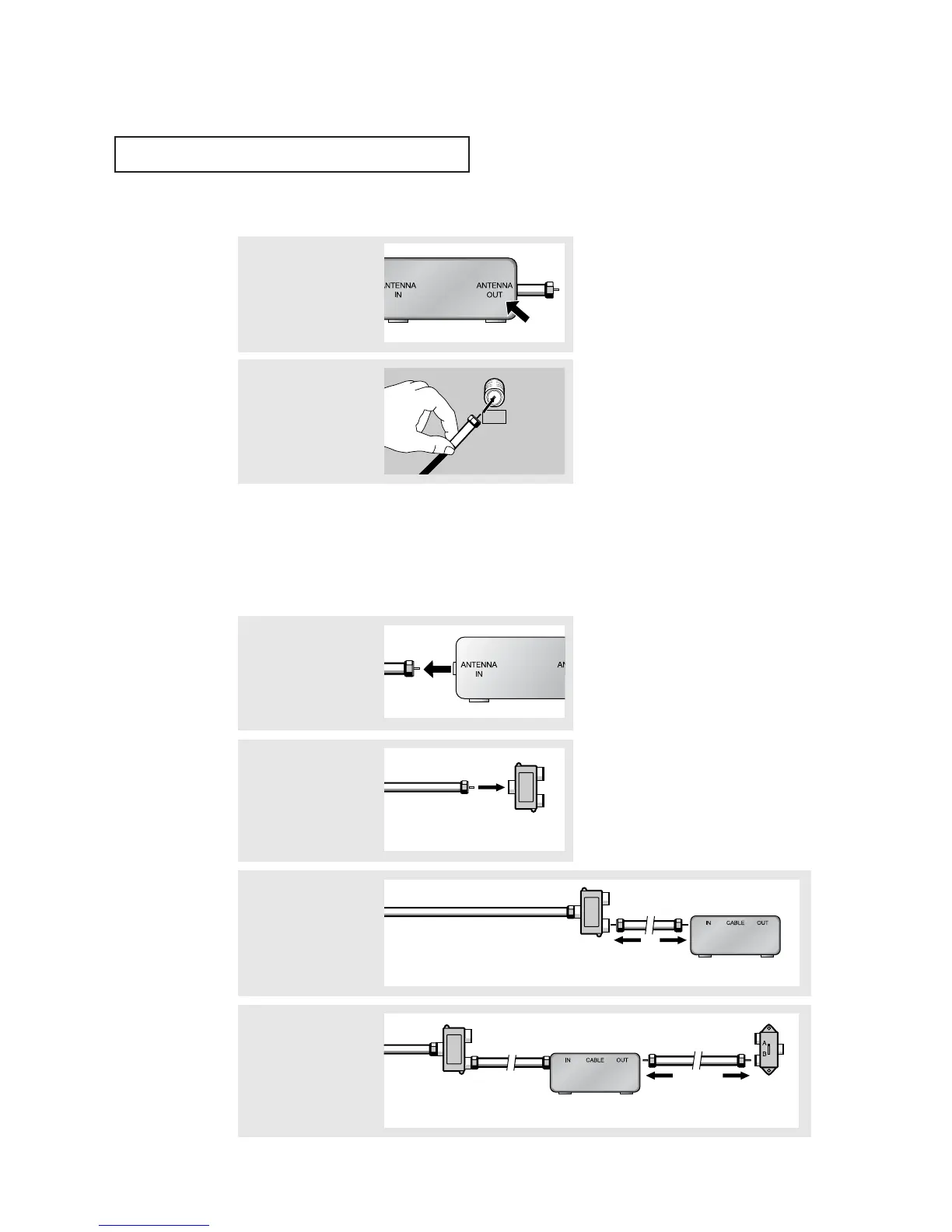

Conexión a la TV por cable con un convertidor que decodifica todos
los canales
▼
1
Localice el cable conecta-
do a la terminal ANTENNA
OUT del convertidor.
El nombre de este terminal debe
ser “ANTENNA OUT”, VHF OUT”
o, simplemente “OUT”.
ANT IN
2
Conecte el otro extremo
de ese cable a la terminal
de la antena de VHF/UHF
de la parte posterior del
televisor.
Conexión a la TV por cable con un convertidor que decodifica
algunos canales
Si su convertidor sólo decodifica algunos canales (como por ejemplo los canales más solicita-
dos), siga las instrucciones a continuación. Necesitará un separador de dos vías, un conmuta-
dor RF(A/B), y cuatro trozos de cable coaxial. (Estos artículos están disponibles en la mayoría
de establecimientos de componentes electrónicos.)
▼
1
Localice y desconecte el
cable conectado a la ter-
minal ANTENNA IN del
convertidor.
El nombre de este terminal debe
ser “ANT IN”, “VHF IN” o, simple-
mente, “IN”.
2
Conecte este cable a un
separador de dos vías.
3
Conecte un cable coaxial
entre una terminal OUT-
PUT del separador y la
terminal IN del conver-
tidor.
Cable de entrada
Cable de entrada
Caja conversora de cable
Divisor
Divisor
Continúa...
4
Conecte un cable coaxial
entre la terminal ANTEN-
NA OUT del convertidor y
la terminal B-IN del con-
mutador RF (A/B).
RF(A/B)
Interruptor
Cable de
entrada
Caja conversora de
cable
Divisor
