Samsung DM82D

Troubleshooting Guide
Guide de depannage
[English]
Issues Solutions
The screen keeps switching on and off. Check the cable connection between the product and PC, and ensure the connection is secure.
“No Signal” is displayed
on the screen.
Check that the product is connected correctly with a cable.
Check that the device connected to the product is powered on.
“Not Optimum Mode” is displayed.
This message is displayed when a signal from the graphics card exceeds the product’s
maximum resolution and frequency.
Refer to the Standard Signal Mode Table and set the maximum resolution and frequency
according to the product specications.
[Français]
Problèmes Solutions
L’écran s’allume et s’éteint continuellement. Vériez que le câble est connecté correctement entre l’appareil et l’ordinateur.
“Aucun signal” s’afche à l’écran.
Vériez que l’appareil est connecté correctement à l’aide d’un câble.
Assurez-vous que le périphérique connecté à l’appareil est sous tension.
“Mode non optimal” est afché.
Ce message s’afche lorsqu’un signal émis par la carte graphique est supérieur à la
fréquence et la résolution maximales de l’appareil.
Consultez le tableau des modes de signal standard et réglez la fréquence et la résolution
maximales conformément aux spécications de l’appareil.
[Deutsch]
Problem Lösungen
Der Bildschirm wird ständig ein- und
ausgeschaltet.
Überprüfen Sie die Kabelverbindung zwischen dem Gerät und dem PC.
Die Meldung „Kein Signal“ wird auf dem
Bildschirm angezeigt.
Überprüfen Sie, ob das Gerät korrekt über ein Kabel angeschlossen ist.
Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
Die Meldung „ungeeign. Modus“ wird
angezeigt.
Diese Meldung wird angezeigt, wenn ein Signal von der Grakkarte die
maximale Aulösung und Frequenz des Geräts überschreitet.
Schlagen Sie in der Tabelle der Standardsignalmodi nach und stellen Sie die maximale
Auösung und Frequenz gemäß den technischen Daten des Geräts ein.
[Italiano]
Problemi Soluzioni
Lo schermo si accende e si spegne.
Controllare la connessione del cavo tra il prodotto e il PC e vericare che il collegamento
sia sicuro.
Sullo schermo viene visualizzato il
messaggio “Assenza di segnale”.
Vericare che il prodotto sia collegato correttamente mediante cavo.
Vericare che il dispositivo collegato al prodotto sia acceso.
“Mod non ottimale” viene visualizzato
a schermo.
Questo messaggio viene visualizzato quando il segnale proveniente dalla scheda graca
supera la risoluzione e la frequenza massima del prodotto.
Vedere la Tabella delle modalità standard del segnale e impostare la frequenza e la
risoluzione massima in base alle speciche del prodotto.
[Español]
Problemas Soluciones
La pantalla se enciende y se apaga
continuamente.
Compruebe la conexión del cable entre el producto y el PC, asegúrese de que la conexión
sea rme.
“Sin señal” se muestra en la pantalla.
Compruebe que el producto esté conectado correctamente con un cable.
Compruebe que el dispositivo conectado al producto esté encendido.
Se muestra ”Modo no óptimo”.
Este mensaje se muestra cuando una señal de la tarjeta gráca supera la frecuencia y la
resolución máxima del producto.
Consulte la Tabla de los modos de señal estándar y congure la frecuencia y la resolución
máximas en función de las especicaciones del producto.
[Svenska]
Problem Lösningar
Skärmen håller på att slås på och av. Kontrollera kabelanslutningen mellan produkten och datorn och se till att anslutningen är säker.
“Ingen signal” visas på skärmen.
Kontrollera att produkten är korrekt ansluten med en kabel.
Kontrollera att enheten som är ansluten till produkten som är påslagen.
Meddelandet “Ej optimalt läge” visas.
Meddelandet visas när en signal från grakkortet överskrider produktens maximala
upplösning och frekvens.
Se tabellen för standardsignalläge och ställ in maximal frekvens enligt
produktspecikationerna.
[Magyar]
Problémák Megoldások
A képernyo felváltva be- és kikapcsol.
Ellenorizze a készülék és a számítógép közötti kábeles kapcsolatot, és gyozodjön meg
arról, hogy a csatlakoztatás stabil.
A „Nincs jel” üzenet látható a képernyon.
Gyozodjön meg arról, hogy a készülék megfeleloen van csatlakoztatva a kábellel.
Ellenorizze, hogy be van-e kapcsolva a kijelzohöz csatlakoztatott eszköz.
Megjelenik a „Nem optimális mód”
üzenet.
Ez az üzenet akkor jelenik meg, ha a videokártyától érkezo jel felbontása és frekvenciája
meghaladja a készülék maximális felbontását vagy frekvenciáját.
A Szabványos jelmód táblázat alapján állítsa be a készülék muszaki jellemzoinek
megfeleloen a maximális felbontást és frekvenciát.
[Polski]
Problem Rozwiązanie
Ekran naprzemiennie włacza sie i wyłacza.
Sprawdz połaczenie miedzy urzadzeniem a komputerem i upewnij sie, ze zostało wykonane
poprawnie.
Na ekranie pojawia sie komunikat
„Brak sygnału”.
Upewnij sie, ze urzadzenie jest prawidłowo podłaczone kablem.
Sprawdz, czy urzadzenie podłaczone do monitora jest właczone.
Pojawia sie komunikat
„Niewłasciwy tryb”.
Komunikat ten pojawia sie, gdy sygnał z karty gracznej przekroczy maksymalna
rozdzielczosc i czestotliwosc urzadzenia.
Patrz Tabela trybu standardowego i ustaw maksymalna rozdzielczosc i czestotliwosc zgodnie
ze specykacja urzadzenia.
[Português]
Problemas Soluções
O ecrã está continuamente a ligar e a
desligar.
Verique a ligação do cabo entre o produto e o PC, e certique-se de que a ligação está bem
efectuada.
A mensagem “Sem sinal” é apresentada
no ecrã.
Verique se o produto está ligado correctamente com um cabo.
Verique se o dispositivo ligado ao produto está ligado.
A mensagem “Modo inadequado” é
apresentada.
Esta mensagem é apresentada quando um sinal da placa gráca ultrapassa a resolução e a
frequência máximas do produto.
Consulte a Tabela do modo de sinal padrão e dena a resolução e a frequência máximas de
acordo com as especicações do produto.
[Türkçe]
Sorunlar Çözümler
Ekran açılıp kapanmaya devam ediyor.
Ürün ve PC arasındaki kablo baglantısını kontrol edin ve baglantının saglam oldugundan
emin olun.
Ekranda “Sinyal Yok” görüntüleniyor.
Ürünün bir kabloyla dogru sekilde baglandıgını kontrol edin.
Cihazın baglı oldugu ürünün açık oldugunu kontrol edin.
“Uygun Olmayan Mod” görüntüleniyor.
Bu mesaj, grak kartından gelen bir sinyal ürünün maksimum çözünürlügünü ve frekansını
astıgında görüntülenir.
Standart Sinyal Modu Tablosu’na bakın ve ürünün teknik özelliklerine uygun olarak
maksimum çözünürlügü ve frekansı ayarlayın.
Specifications
Caractéristiques techniques
Contact SAMSUNG WORLD WIDE
Comment contacter Samsung dans le monde
Model Name
DM82D
Panel
Size
82 CLASS (81.5 inches / 207 cm)
Display area
1805.76 mm (H) x 1015.74 mm (V)
Dimensions (W x H x D) 1854.2 x 1064.2 x 89.3 mm (48.5 mm Without Handle)
Weight (without Stand)
48.5 kg
Synchronization
Horizontal Frequency
30 – 81 kHz
Vertical Frequency
48 – 75 Hz
Resolution
Optimum resolution
1920 x 1080 @ 60 Hz
Maximum resolution
1920 x 1080 @ 60 Hz
Power Supply
AC 100 to 240 VAC (+/- 10%), 60 / 50 Hz ± 3 Hz
Refer to the label at the back of the product as the standard voltage can vary in
different countries.
Environmental
considerations
Operating
Temperature : 32°F – 104°F (0°C – 40°C)
Humidity : 10 % – 80 %, non-condensing
Storage
Temperature : -4°F – 113°F (-20°C – 45°C)
Humidity : 5 % – 95 %, non-condensing
- Plug-and-Play
This monitor can be installed and used with any Plug-and-Play compatible systems.
Two-way data exchange between the monitor and PC system optimizes the monitor settings.
Monitor installation takes place automatically. However, you can customize the installation settings if desired.
- Due to the nature of the manufacturing of this product, approximately 1 pixel per million (1ppm) may appear brighter or darker on the panel.
This does not affect product performance.
- This device is a Class A digital apparatus.
Country Customer Care Centre
AUSTRIA 0810 - SAMSUNG (7267864, € 0.07/min)
BELGIUM 02-201-24-18
BOSNIA 051 331 999
BULGARIA 07001 33 11, share cost tariff
CROATIA 062 SAMSUNG (062 726 786)
CYPRUS 8009 4000 only from landline, toll free
CZECH
800 - SAMSUNG (800-726786)
Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
DENMARK 70 70 19 70
EIRE 0818 717100
ESTONIA 800-7267
FINLAND 030-6227 515
FRANCE 01 48 63 00 00
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)
GREECE
80111-SAMSUNG (80111 726 7864) only from land line
(+30) 210 6897691 from mobile and land line
HUNGARY
0680SAMSUNG (0680-726-786)
0680PREMIUM (0680-773-648)
ITALIA 800-SAMSUNG (800.7267864)
LATVIA 8000-7267
LITHUANIA 8-800-77777
LUXEMBURG 261 03 710
MONTENEGRO 020 405 888
NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
NORWAY 815 56480
POLAND
0 801-172-678*
lub +48 22 607-93-33 *
* (koszt połączenia według taryfy operatora)
PORTUGAL 808 20 7267
ROMANIA 08008 726 78 64 (08008 SAMSUNG) Apel GRATUIT
SERBIA 011 321 6899
SLOVAKIA 0800 - SAMSUNG (0800-726 786)
SLOVENIA
080 697 267
090 726 786
SPAIN 0034902172678
SWEDEN 0771 726 7864 (SAMSUNG)
SWITZERLAND 0800 726 78 64 (0800-SAMSUNG)
U.K 0330 SAMSUNG (7267864)
- Download the user manual from the website for further details.
- Téléchargez le manuel utilisateur du site Web pour obtenir plus de détails.
[English]
For details on how to use the MDC programme, refer to
Help after installing the programme.
The MDC programme is available on the website.
[Français]
Pour obtenir des détails sur la manière d'utiliser le
programme MDC, reportez-vous à l'Aide après avoir
installé le programme.
Le programme MDC est disponible sur le site Web.
[Deutsch]
Informationen zur Verwendung des Programms MDC
nden Sie nach der Installation in der Hilfe.
Das Programm MDC ist auf der Website erhältlich.
[Italiano]
Per ulteriori dettagli su come utilizzare il programma MDC,
selezionare la guida dopo l'installazione del programma.
Il programma MDC è disponibile sul sito Web.
[Español]
Para obtener información sobre cómo usar el programa
MDC, consulte la Ayuda tras instalar el programa.
El programa MDC está disponible en el sitio web.
[Svenska]
Information om hur du använder programmet hittar du i
hjälpen när du har installerat programmet.
MDC-programmet är tillgängligt på webbplatsen.
[Magyar]
Az MDC program használatának részleteit a Súgóban
találja, a program telepítését követően.
Az MDC program a honlapon érhető el.
[Polski]
Szczegółowe informacje na temat korzystania z
programu MDC można znaleźć w pomocy dostępnej po
zainstalowaniu programu. Program MDC jest dostępny na
stronie internetowej.
[Português]
Para obter mais detalhes sobre como usar o programa
MDC, consulte a Ajuda depois de instalar o programa.
O programa MDC está disponível no site.
[Türkçe]
MDC programını nasıl kullanacağınızla ilgili ayrıntılar için,
programı yükledikten sonra Yardım bölümüne bakın.
MDC programına web sitesinden ulaşılabilir.

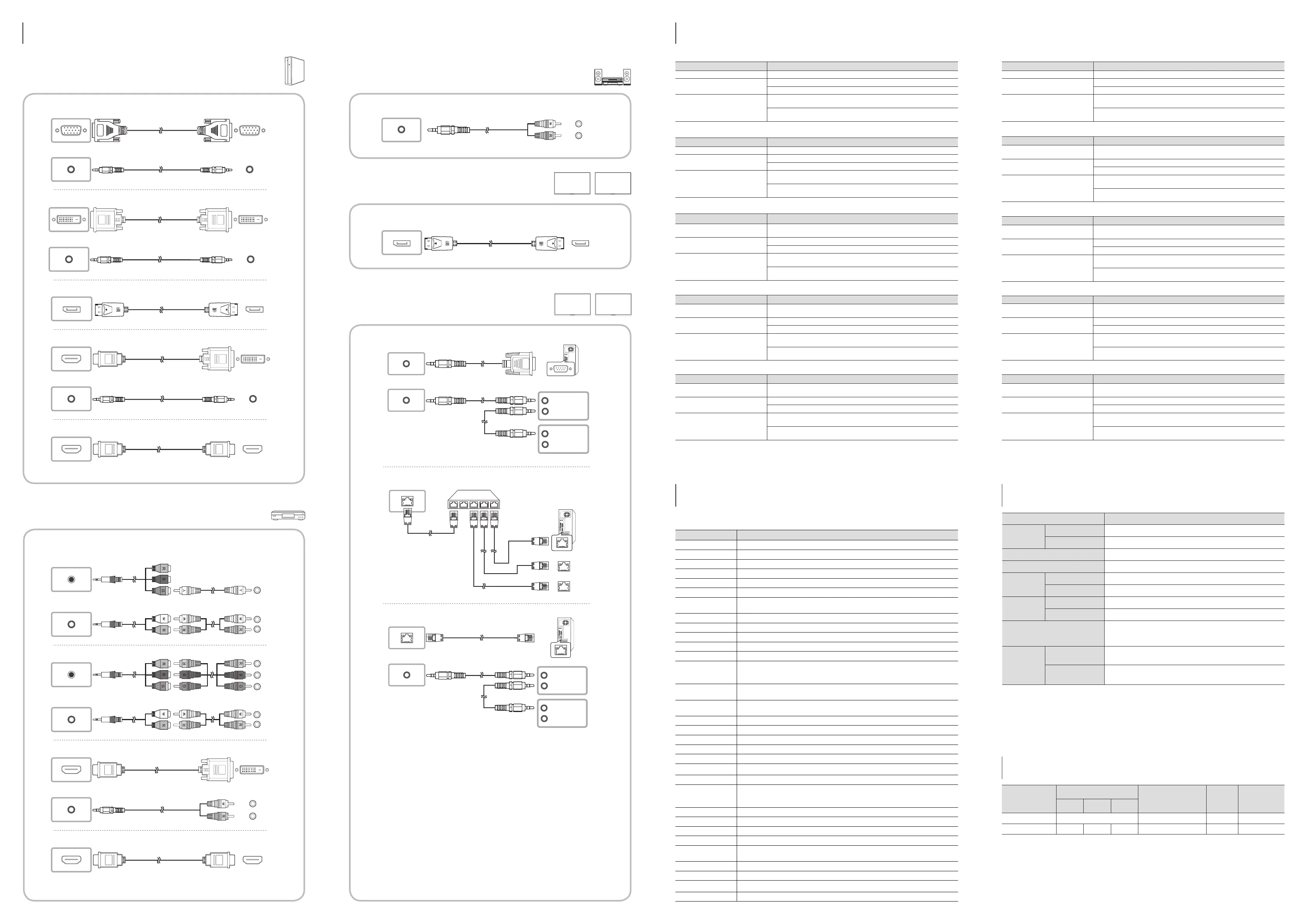

Connecting and Using a Source Device
Connexion et utilisation d’un peripherique source
Connecting to a PC
Connexion à un PC
Connecting to a Video Device
Connexion à un appareil vidéo
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RS232C OUT
RS232C IN
RS232C OUT
RS232C IN
RS232C OUT
RJ45
RJ45 HUB
Connecting to MDC
Connexion à MDC
RGB IN
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN
DVI / MAGICINFO IN
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN
HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN
HDMI IN 1, HDMI IN 2, HDMI IN 3
Connecting to an Audio System
Branchement à un système audio
AUDIO OUT
Connecting an External Monitor
Branchement à un moniteur externe
DP OUT
HDMI IN 1, HDMI IN 2, HDMI IN 3
AV IN / COMPONENT IN
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN
AV IN / COMPONENT IN
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN
HDMI IN 1, HDMI IN 2, HDMI IN 3
RGB / DVI / HDMI / AV / COMPONENT AUDIO IN
DP IN
PowerSaver
Economiseur d’énergie
PowerSaver
Normal Operation Power saving mode
(SOG Signal : Not Support the
DPM Mode)
Power off
Power off
(Power Switch)
Rating Typical Max
Power Indicator
Off Blinking
On
Off
Power Consumption 330 W 308 W 363 W
0.5 W 0.5 W 0 W
- The displayed power consumption level can vary in different operating conditions or when settings are changed.
- SOG (Sync On Green) is not supported.
- To reduce the power consumption to 0, turn off the switch at the back or disconnect the power cord. Disconnect the power cable if you will
not be using the product for an extended period of time (during vacation, etc.).
Web site: www.samsung.com/displaysolutions
[DMD82-EU-QSG]BN68-05861C-00.indd 2 2014-11-18  2:28:18
