六、流量报警与输出端口：
为 了 保 证 在 冷 却 水 循 环 出 现 异 常 情 况 时 不 影 响 设 备 的 安 全 ，
CWFL-800/1000/1500 双温系列冷水机设有低流量报警保护功能。
1

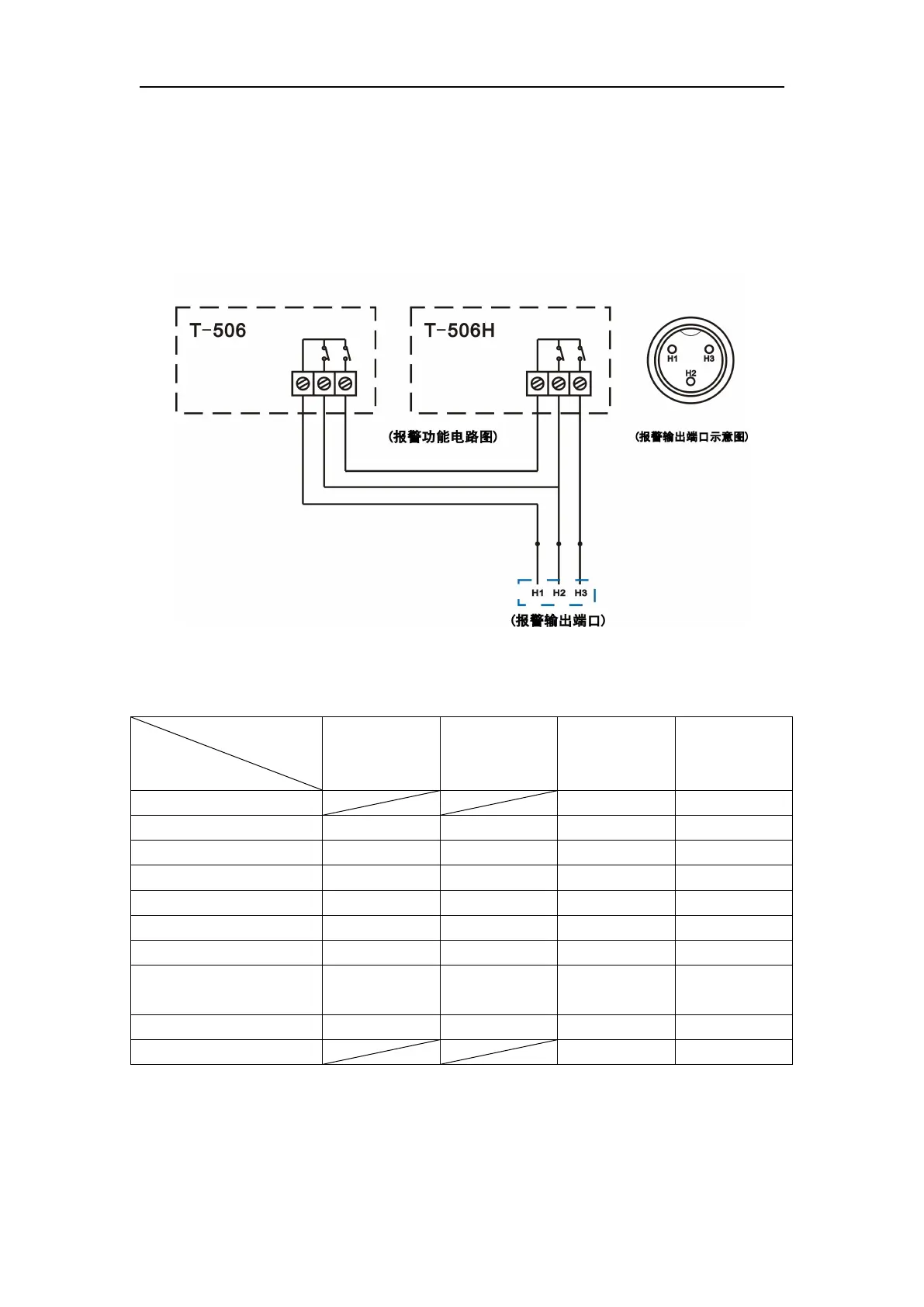

、流量报警输出端及接线示意图
2
、报警原因与工作状态表
.
系统指示
工作状态
报警代码
蜂鸣器
输出端口
H1、H2
输出端口
H1、H3
循环水泵正常工作
断路
导通
冷却水循环回路堵塞
E6
发声
导通
断路
缺水报警
E6
发声
导通
断路
循环水泵故障
E6
发声
导通
断路
室温超高
E1
发声
导通
断路
水温超高
E2
发声
导通
断路
水温超低
E3
发声
导通
断路
室温传感器故障
（恒温无效）
E4
发声
导通
断路
水温传感器故障
E5
发声
导通
断路
冷水机供电中断
导通
断路
注：报警输出端口连接机内继电器一组常开、常闭触点。要求工作电流小于
5A
，
工作电压小于 300V。
