Collegamento con remotaggio comandi a parete
E’ inoltre possibile remotare i comandi di accensione/spegnimento e selezione velocità a parete. Rispettare le indicazioni
del paragrafo “COLLEGAMENTO DIRETTO” inerenti alla modalità di connessione alla rete elettrica.
Per comandare il prodotto tramite interruttori da incasso è necessario che durante il funzionamento, sul prodotto, gli inte-
rruttori siano sempre posizionati su 1 come riportato nell’immagine (Y).

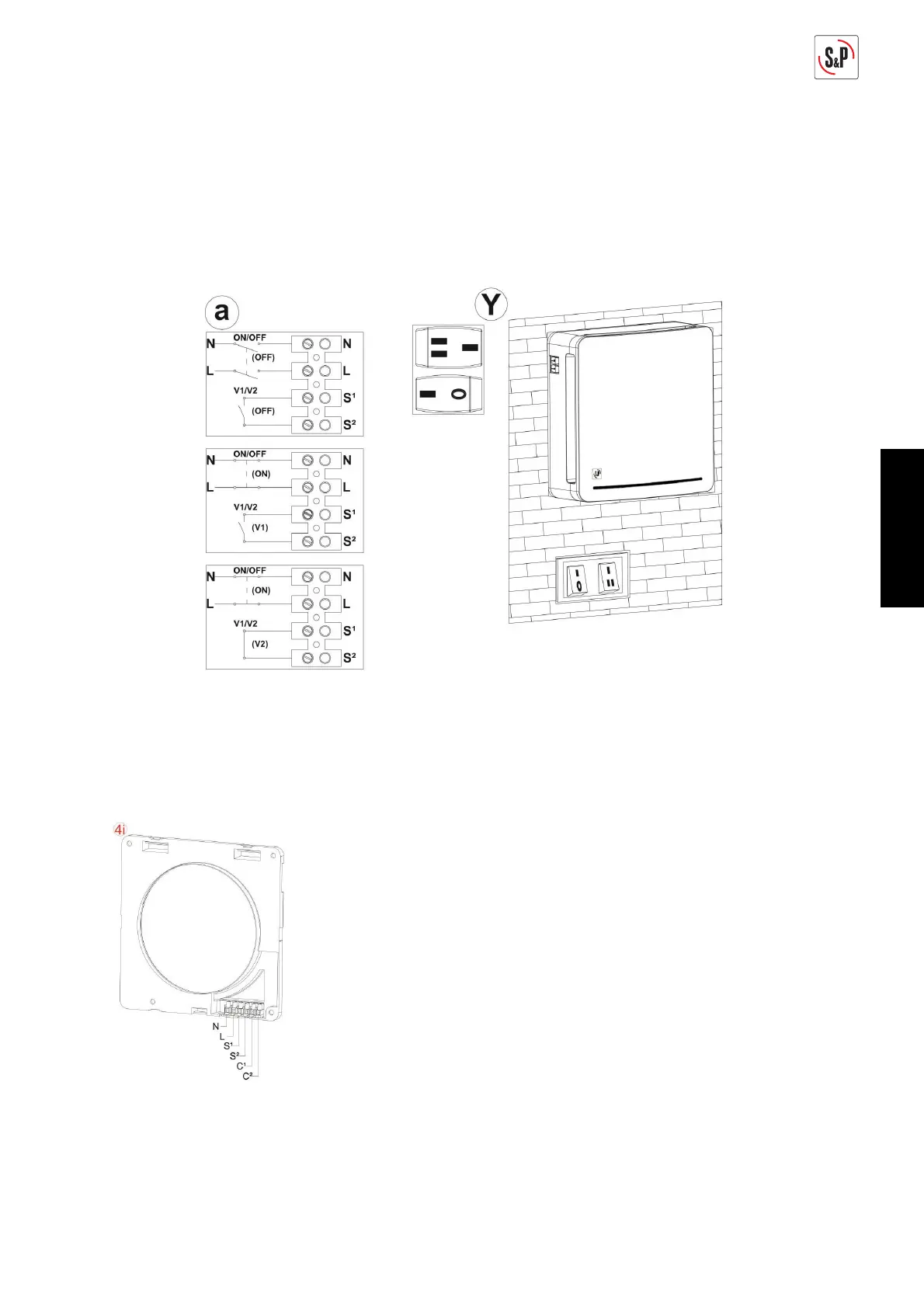

Per accendere il prodotto tramite interruttore a parete, collegare un interruttore bipolare in serie all’alimentazione “L” ed
“N” come riportato nell’immagine (a).
Le connessioni vanno realizzate come riportato di seguito:
Per comandare le velocità tramite interruttore da incasso collegare i due terminali dell’interruttore ai capi “S1” ed “S2”
come illustrato.
2b) RESPIRO 100RD / RESPIRO 150 RD
Collegamento alimentazione
Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro) siano presenti in corrispon-
denza della zona appositamente ricavata nella parete.
Munirsi del particolare fi ssaggio a parete interno (4i) e degli attrezzi necessa-
ri a connettere la rete di alimentazione alla morsettiera.
Connettere in maniera opportuna e sicura i cavi di alimentazione alla morse-
ttiera. Indicazione “N” ed “L”.
E’ possibile remotare i comandi di accensione /spegnimento a parete. Per co-
mandare il prodotto tramite interruttori da incasso è necessario che durante
il funzionamento, sul prodotto, gli interruttori siano sempre posizionati su 1
come riportato nell’immagine (Y).
Per accendere il prodotto tramite interruttore a parete, collegare un interru-
ttore bipolare in serie all’alimentazione “L” ed “N” come riportato nell’im-
magine (a).
E’ inoltre possibile collegare il prodotto alla rete domotica serializzando l’ali-
mentazione per consentire la programmazione di accensione e spegnimento.
