99
ES
como se indica a continuación, volver
a montar la rejilla de protección.
CONEXIÓN ELÉCTRICA
Los aparatos marcados con
este símbolo se consideran
válidos para utilización en
países con climas cálidos de
humedad uniforme según se
especifi ca en la norma IEC
60721-2-1. También se pue-
de utilizar en otros países.
El SILENT es un extractor preparado
para alimentarse de una red monofá-
sica, con la tensión y la frecuencia
que se indican en la placa de caracte-
rísticas situada en el aparato.
Los extractores están construidos con
doble aislamiento eléctrico (clase II) y
no precisan por tanto toma de tierra.
Además del interruptor mostrado en
el plano de instalación/diagrama, debe
haber un interruptor omnipolar en el
cableado fi jo con una abertura entre
contactos de 3mm como mínimo.
El cable eléctrico debe introducirse
en el SILENT por el pasacables (4).
Una vez introducido el cable realizar
la conexión eléctrica a la fi cha de
conexión (2) según el modelo insta-
lado.
SILENT CHZ
Modelos equipados con un higrostato
electrónico regulable entre el 60 y el
90% HR (% Humedad Relativa) y con
una temporización ajustable entre 1 y
30 minutos.

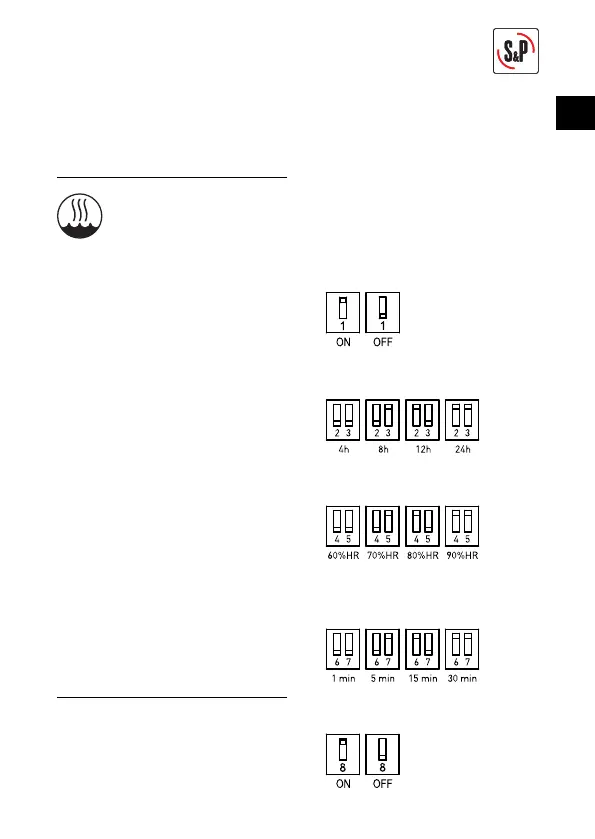

Los ajustes se realizan con una serie
de 8 micro-interruptores colocados en
el circuito impreso y fácilmente acce-
sible. Cada micro interruptor tiene dos
posiciones [ON y OFF] que se seleccio-
nan con el pequeño destornillador en
plástico suministrado en el aparato.
Las funciones de estos micros inte-
rruptores son las siguientes:
– Interruptor 1: selección de la fun-
ción intervalo (si = ON o no= OFF)
– Interruptores 2 y 3: ajuste del in-
tervalo entre 4, 8, 12 y 24 horas
– Interruptores 4 y 5: ajuste del hi-
grostato entre 60, 70, 80 y 90%HR
– Interruptores 6 y 7: ajuste de la
temporización entre 1, 5, 15 y 30
minutos
– Interruptor 8: temporización de
arranque (si = ON o no= OFF)
