strömende Luft behindern konnen.
Uberprüfen Sie die leichtgangige,
ungehinderte Drehung des Venti-
latorflügels. Beim Einsetzen bitte
darauf achten, dass das Gerat nicht
eingedrückt wird, da in einem sol-
chem Fall die Drehung des Flügels
evtl. behindert werden kann oder
ungewünschte Geraüsche entste-
hen konnen. Stellen Sie sicher, dass
die am Abluftstutzen angeordnete
Rückluftsperre sich ordnungsge-
mäß öffnen und schließen kann und
achten Sie darauf die Rückluftsperre
nicht zu beschadigen. Führen Sie das
elektrische Kabel durch die Kabel-
durchführung (4.) und befestigen Sie
das Gehäuse an Wand bzw. Decke.
Führen Sie den Stromanschluss wie
nachstehend beschrieben durch.
Setzen Sie anschliesend das Schutz-
gitter wieder auf.
ELEKTRISCHER ANSCHLUSS
Der Kleinraum-Ventilator der Serie
SILENT ist für den Anschluss an ein
einphasiges Wechselstromnetz mit
der auf dem Typenschild angegebe-
nen Spannung und Frequenz vorge-
sehen. Der Abluft-Ventilator SILENT
ist in elektrischer Doppelisolierung
(Klasse II) ausgeführt und benötigt
deshalb keine Erdung. Bei der Instal-
lation ist ein Trennschalter (siehe An-
schlussbild) mit einer Trennstrecke
von mind. 3 mm pro Pol vorzusehen
(allpoliger Schutz).
Das elektrische Kabel muss in den
SILENT durch die Kabeldurchfüh-
rung (4) eingeführt werden. Nach-
dem das Kabel eingeführt wurde,
ist der elektrische Anschluss an die
Anschlussklemme (2) gemäss dem
für das jeweilige Modell abgebildeten
Schaltplan durchzuführen.
SILENT CHZ
Diese Modelle sind mit einem zwi-
schen 60 und 90 % relativer Feuchte
einstellbarem Hygrostat und einem
zwischen 1 und 30 Minuten einstell-
barem Nachlauf ausgestattet.
Der gewünschte Feuchtelevel und die
Nachlaufzeit werden an 8 Dipschal-
tern gewählt, die sich auf der Leiter-
platte befinden. Jeder Dipschalter
hat2 Positionen [ON (1) und OFF (0)],
welche mit einem kleinen, im Liefer-
umfang des Ventilators enthaltenen,
Kunststoffschraubendreher einge-
stellt werden können.

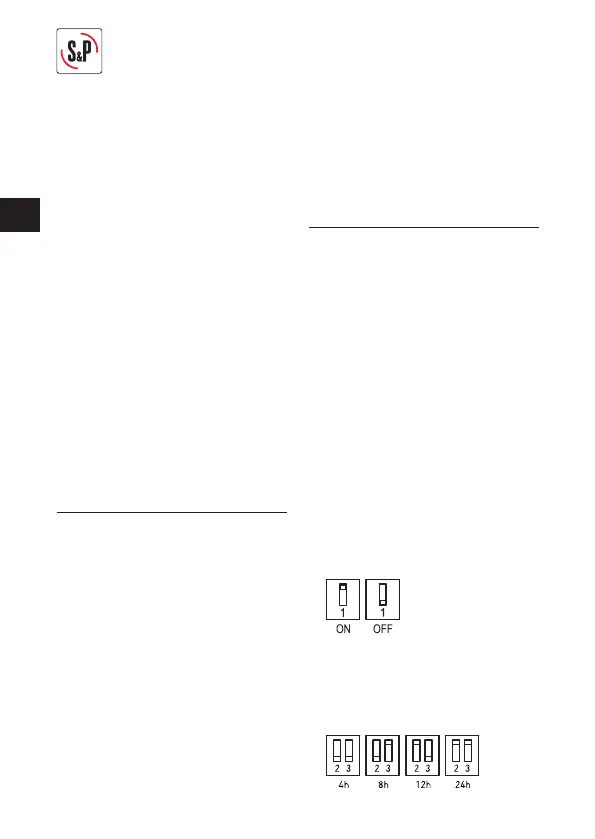

Funktionen dieser Dipschalter sind:
– Die Einstellungen am Schalter 1
aktivieren oder deaktivieren die
Intervallfunktion (ON oder OFF).
– Die Einstellungen der Schalter 2
und 3 bestimmen die gewünsch-
ten Intervalllaufzeiten. Mögliche
Einstellungen sind : 4, 8, 12 oder
24 Stunden.
