Realizzare la connessione elettrica
come viene indicato qui sotto, mon-
tare di nuovo la griglia di protezione
CONNESSIONE ELETTRICA
Il SILENT e un estrattore preparato
per essere alimentato da una rete
monofase, con la tensione e la fre-
quenza che vengono indicati nella
targhetta delle caratteristiche situata
sul dispositivo.
Gli estrattori sono costruiti con doppio
isolamento elettrico (Classe II) e non
hanno quindi bisogno di presa di terra.
Oltre all’interruttore mostrato nel
diagramma di installazione, deve
esserci un interruttore omnipolare
precablato con uno spazio minimo di
3mm. tra i contatti.
Il cavo elettrico si deve inserire nel
SILENT dal passacavi (4).
Una volta inserito ilcavorealizzare
laconnessione elettrica allaschedadi
connessione (2) a seconda del mo-
dello installato:
SILENT CHZ
Modelli con umidostato elettronico
regolabile tra il 60 e il 90% di umidità
relativa (% RH) e un timer regolabile
da 1 a 30 minuti.

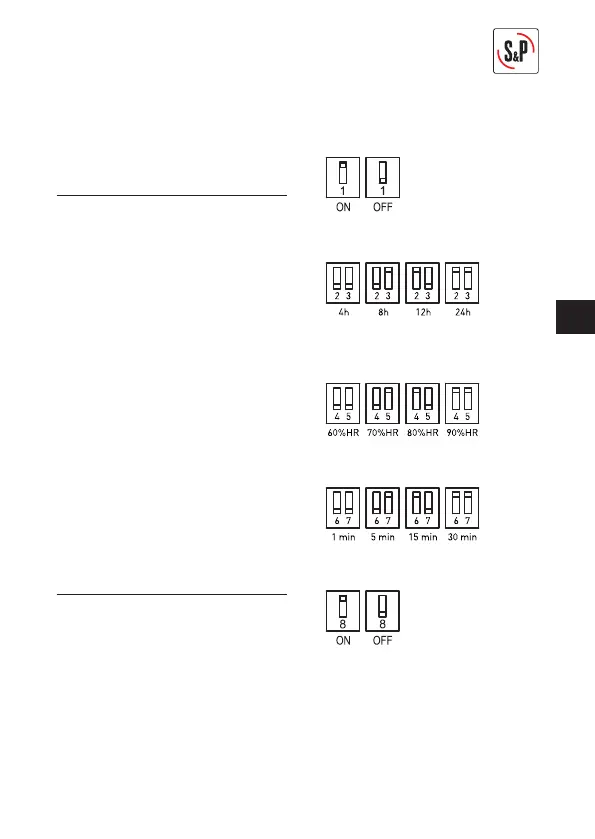

Le regolazioni vengono effettuate con
una serie di 8 micro-Switch posti sul
circuito stampato e facilmente acces-
sibile. Ogni micro-Switch ha due po-
sizioni che vengono selezionate con
il piccolo cacciavite in plastica fornito
con l’apparecchio.
Le funzioni di questi micro sono:
– Interruttori 1: selezione della fun-
zione intervallo (se = ON o OFF =)
– Interruttori 2 e 3: Impostazione
della gamma di 4, 8, 12 e 24 ore
– Interruttori 4 e 5: impostando il
umidostato tra 60, 70, 80 e 90% di
umidità relativa
– Interruttori 6 e 7: Regolazione del
tempo tra 1, 5, 15 e 30 minuti
– Interruttori 8: tempi di avvio (se =
ON o OFF )
Funzionamento automatico
Per questa modalità il dispositivo è
collegato a 2 fili (Fig.4) (Fig.6) Il venti-
latore si avvia automaticamente quan-
do il livello di umidità nella stanza è
superiore al valore impostato. Arresta
quando il livello di umidità scende sot-
