CONEXIÓN ELÉCTRICA
El SILENT es un extractor preparado
para alimentarse de una red monofá-
sica, con la tensión y la frecuencia
que se indican en la placa de caracte-
rísticas situada en el aparato.
Los extractores están construidos
con doble aislamiento eléctrico (cla-
se II) y no precisan por tanto toma de
tierra.
Además del interruptor mostrado
en el plano de instalación/diagrama,
debe haber un interruptor omnipolar
en el cableado fijo con una abertura
entre contactos de 3mm como mí-
nimo.
El cable eléctrico debe introducirse
en el SILENT por el pasacables (4).
Una vez introducido el cable realizar
la conexión eléctrica a la ficha de
conexión (2) según el modelo insta-
lado.
SILENT CHZ
Modelos equipados con un higrostato
electrónico regulable entre el 60 y el
90% HR (% Humedad Relativa) y con
una temporización ajustable entre 1 y
30 minutos.
Los ajustes se realizan con una serie
de 8 micro-interruptores colocados
en el circuito impreso y fácilmente
accesible. Cada micro interruptor
tiene dos posiciones [ON y OFF] que
se seleccionan con el pequeño des-
tornillador en plástico suministrado
en el aparato.
Las funciones de estos micros inte-
rruptores son las siguientes:

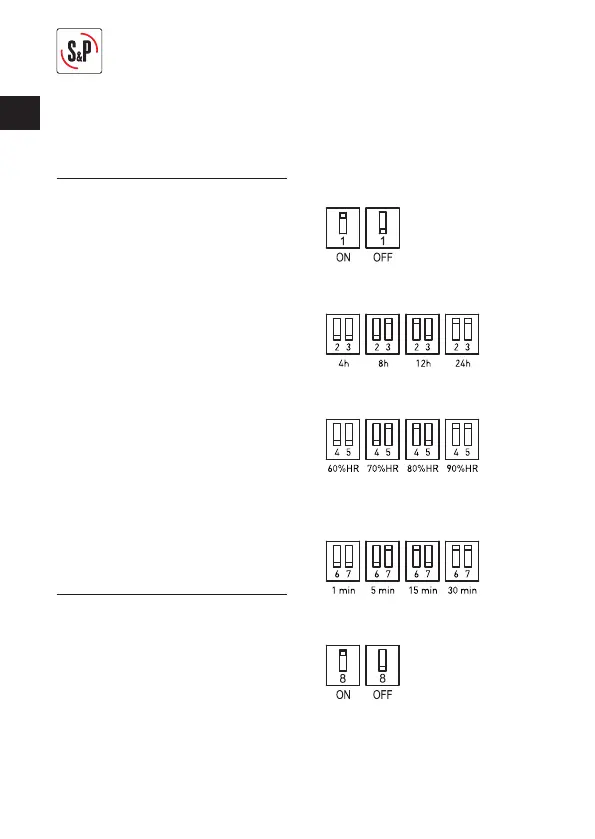

– Interruptor 1: selección de la fun-
ción intervalo (si = ON o no= OFF)
– Interruptores 2 y 3: ajuste del in-
tervalo entre 4, 8, 12 y 24 horas
– Interruptores 4 y 5: ajuste del hi-
grostato entre 60, 70, 80 y 90%HR
– Interruptores 6 y 7: ajuste de la
temporización entre 1, 5, 15 y 30
minutos
– Interruptor 8: temporización de
arranque (si = ON o no= OFF)
Funcionamiento automático
Para este modo de funcionamiento
el aparato está conectado con 2 hilos
(Fig.4)(Fig.6).
