5
MODE
Switches
These
switches
are
for
selecting
the
unit's
mode.
LINE/RESET:
Depress
this
switch
when
re-
producing
a
program
source
(LINE
input)
or
when
releasing
the
computer
operation.
ANALYZE:
Depress
this
switch
when
measur-
ing
a
sound
field
using
the
spectrum
ana-
lyzer
and
pink
noise
will
then
be
reproduced
through
the
speakers.
COMPENSATE:
Depress
this
switch
when
making
the
sound
field
response
flat.
6
EQUALIZER
Switches
These
switches
are
for
selecting
the
equalizer
function
mode.
DEFEAT:
This
switch
is
depressed
when
the
equalizer
function
is
not
used.
The
input
sig-
nals
are
made
flat
even
if
the
equalizer
con-
trols
have
been
set.
ON:
This
switch
is
depressed
when
the
equal-
izer
controls
are
employed
to
equalize
the
input
signals.
RECORDING:
Depress
this
switch
when
re-
cording
the
signals
of
a
program
source
with
the
equalizing
effect
added
onto
a
tape
deck
or
when
dubbing
(copying)
tapes
with
the
equalizing
effect
added.
7
MEMORY
Switches
SET:
Depress
this
switch
when
storing
the
equalizing
characteristics
which
have
been
set
using
the
equalizer
controls
into
the
memory
with
the
MEMORY
1
~
4
switches.
When
this
switch
is
depressed,
the
indicator
above
lights
for
about
5
seconds.
When
one
of
the
MEMORY
1
~
4
switches
is
de-
pressed
while
this
indicator
is
on,
the
equal-
izing
characteristics
are
stored
in
the
mem-
ory.
FLAT:
When
this
switch
is
depressed,
the
equalizer
controls
are
automatically
set
by
the
computer
to
a
compensated
flat
re-
sponse.
Moreover,
after
having
made
the
sound
field
response
flat,
the
now
flat
equalizing
charac-
teristics
are
stored
in
this
switch
and
they
can
be
recalled
at
a
touch,
1~
4:
These
four
switches
are
used
to
recall
any
of
the
four
SANSUI
‘Sound
Menu’’
preset
equalizations
which
are
stored
in
them.
(Turn
to
page
10)
When
these
switches
are
depressed,
the
com-
puter
sets
the
equalizing
characteristics
automatically.
After
the
desired
equalizing
characteristics
have
been
stored
using
the
MEMORY
“SET”
switch,
the
custom
equalization
can
be
re-
called.
8
TAPE
MONITOR
Switches
Push
one
for
monitoring.
Normally,
the
SOURCE
switch
is
kept
in
the
depressed
posi-
tion.
TAPE-1:
Depress
this
switch
when
playing
back
a
tape
in
a
tape
deck
connected
to
the
TAPE-1
terminals.
SOURCE:
Depress
this
switch
when
reproduc-
ing
signals
(such
as
those
from
a
record
or
broadcast)
from
the
amplifier
or
when
re-
Producing
the
sound
before
it
is
recorded
(source
monitor
function).
TAPE-2:
Depress
this
switch
when
playing
back
a
tape
in
a
tape
deck
connected
to
the
TAPE-2
terminals.
e
Be
sure
to
push
only
one
of
these
switches
at
atime.
5
Sélecteurs
de
MODE
Ces
sélecteurs
permettent
de
choisir
le
mode
de
fonctionnement
de
Il’appareil.
LINE/RESET:
Appuyer
sur
ce
commutateur
pour
reproduire
une
source
(entrée
de
ligne
LINE)
ou
pour
libérer
le
fonctionnement
du
calculateur.
ANALYZE:
Appuyer
sur
cet
interrupteur
pour
mesurer
un
champ
acoustique
a
I’aide
du
récepteur
panoramique.
Le
bruit
rose
sera
alors
reproduit
par
les
enceintes.
COMPENSATE:
Appuyer
sur
cet
interrupteur
pour
uniformiser
la
reponse
de
champ
acous-
tique.
6
Interrupteurs
d’égalisation
(EQUALIZER)
Ils
permettent
de
choisir
le
mode
de
fonctionne-
ment
de
l’égaliseur
graphique.
DEFEAT:
A
enclencher
lorsque
la
fonction
de
correction
n’‘est
pas
utilisée.
Les
signaux
d’entrée
restent
plats,
méme
si
l'on
utilise
les
commandes
de
I|’égaliseur
graphique.
ON:
A
enclencher
lorsque
!’on
utilise
les
com-
mandes
de
correction
afin
d’égaliser
Jes
sig-
naux
d’entrée.
RECORDING:
Appuyer
sur
cet
interrupteur
pour
enregistrer
les
signaux
d’une
source
avec
effet
d’égalisation,
sur
une
platine
de
magnétophone
ou
pour
ajouter
du
son
aux
bandes
préenregistrées
avec
un
effet
d'égali-
sation.
7
Interrupteurs
de
mémoire
(MEMORY)
SET:
Appuyer
sur
cet
interrupteur
pour
mém-
oriser
les
caractéristiques
d’égalisation
ayant
été
réglées
a
l'aide
des
commandes
d’égalisa-
tion
au
moyen
des
interrupteurs
MEMORY
1
~
4.
Lorsqu’on
appuie
sur
cet
interrupteur
alors
que
ce
témoin
est
allumé,
les
carac-
téristiques
d’égalisation
sont
mémor
isées.
FLAT:
lLorsqu’on
appuie
sur
cet
interrupteur,
les
commandes
d’égalisation
sont
auto-
matiquement
réglées
par
le
calculateur
sur
une
réponse
rectiligne
compensée.
Une
fois
que
la
réponse
du
champ
acoustique
est
re-
ctiligne,
les
caractéristiques
d’égalisation
rectiligne
sont
mémorisées
par
cet
inter-
rupteur
et
peuvent
étre
rappelées
d'une
pres-
sion.
1~
4:
Ces
quatre
interrupteurs
permettent
de
rappeler
l'une
quelconque
des
quatre
égali-
sations
préréglées
‘Sound
Menu”
SANSUI.
(Voir
page
10).
Lorsque
|’on
appuie
sur
ces
interrupteurs,
le
calculateur
regle
automatiquement
les
carac-
téristiques
d’égalisation.
Aprés
que
les
carac-
téristiques
d‘égalisation
recherchées
ont
été
meémorisées
a
l'aide
de
l’interrupteur
MEM-
ORY
"SET”,
I'égalisation
peut
étre
rappelée.
8
Commutateurs
de
reproduction
de
bande
(TAPE
MONITOR)
Enfoncez-en
un
pour
la
lecture
de
bande.
En
temps
normal,
le
commutateur
SOURCE
est
laisse
a
la
position
enfoncée.
TAPE-1:
Enfoncer
ce
commutateur
pour
la
lecture
d‘une
bande
sur
un
magnetophone
relié
aux
bornes
TAPE-1.
SOURCE:
Enfoncer
commutateur
a
la
repro-
duction
de
signaux
(tels
que
ceux
d’un
dis-
que
ou
d'une
émission)
a
partir
de
l’ampli-
ficateur
ou
a
la
reproduction
d‘un
son
avant
son
enregistrement
(fonction
de
surveillance
de
source).
TAPE-2:
Enfoncer
ce
commutateur
pour
la
lecture
d’une
bande
sur
un
magnétophone
reli@é
aux
bornes
TAPE-2.
e
Assurez
vous
de
bien
enfoncer
un
de
ces
trois
commutateur
seulement
a
la
fois.
5
Betriebsartenschalter
(MODE)
Diese
Schalter
dienen
zur
Wahl
der
Betriebsart
des
Gerates.
LINE/RESET:
Diese
Taste
zur
Wiedergabe
einer
Programmauelle
(Direkteingang)
oder
zur
Aufhebung
des
Computerbetriebs
drucken.
ANALYZE:
Diese
Taste
zum
Méessen
eines
Schallfelds
mit
Hilfe
des
Spektralanalysators
driicken,
worauf
rosa
Rauschen
durch
die
Lautsprecher
wiedergegeben
wird.
COMPENSATE:
Diese
Taste
drucken,
um
einen
flachen
Frequenzgang
des
Schallfelds
zu
erhalten.
6
Entzerrerschalter
(EQUALIZER)
Diese
Schalter
dienen
zur
Wahl
der
Entzerrer-
funktions-Betriebsart.
DEFEAT:
Diesen
Schalter
wird
gedruckt,
wenn
die
Entzerrerfunktion
nicht
benutzt
wird.
Der
Frequenzgang
der
Eingangssignale
wird
abfeflacht,
selbst
wenn
die
Entzerrerregler
eingestellt
sind.
ON:
Diesen
Schalter
wird
gedriickt,
wenn
die
Entzerrerregler
zum
Entzerren
der
Eingangs-
signale
benutzt
werden.
RECORDING:
Diese
Taste
zum
Aufnehmen
von
Signalen
einer
Programmauelle
mit
hin-
zugefiigtem
Entzerrereffekt
auf
ein
Ton-
bandgerat
oder
zum
Uberspielen
(Kopieren)
von
Tonbandern
mit
hinzugefiigtem
Entz-
errereffekt
drucken.
7
Speichertasten
(MEMORY)
SET:
Diese
Taste
drucken,
um
die
mit
Hilfe
der
Entzerrerregler
eingestellte
Entzerrerkenn-
linie.
Uber
die
Tasten
MEMORY
1
~
4
inden
Speicher
einzugeben.
Wenn
diese
Taste
gedrtickt
wird,
leuchtet
die
Anzeige
dariiber
etwa
5
Sekunden
lang.
Wenn
eine
der
Tasten
MEMORY
1
~
4
gedruckt
wird,
wahrend
die
Anzeige
leuchtet,
wird
die
Entzerrerkennlinie
gespeichert.
FLAT:
Durch
Driicken
dieser
Taste
werden
die
Entzerrerregler
durch
den
Computer
auto-
matisch
auf
einen
neutralisierten
flachen
Frequenzgang
eingestellt.
Dartiberhinaus
wird,
nachdem
der
Frequenz-
gang
des
Schallfelds
abgeflacht
wurde,
die
nun
flache
f€ntzerrerkennlinie
in
dieser
Taste
gespeichert
und
kann
auf
Tastendruck
abgerufen
werden.
1
~
4:
Diese
vier
Tasten
werden
benutzt,
um
eine
der
vier
gespeicherten
Entzerrungskenn-
linien
im
SANSUI
‘‘Sound
Menu”
abzurufen.
(Siehe
Seite
10)
Wenn
diese
Tasten
gedruckt
werden,
stellt
der
Computer
die
Entzerrungskennlinien
automatisch
ein.
Nachdem
die
gewunschten
Entzerrungskenn-
linien
mit
Hilfe
der
Taste
MEMORY
"SET"
gespeichert
sind,
kOnnen
die
gebrauchlich-
sten
Entzerrungen
abgerufen
werden.
8

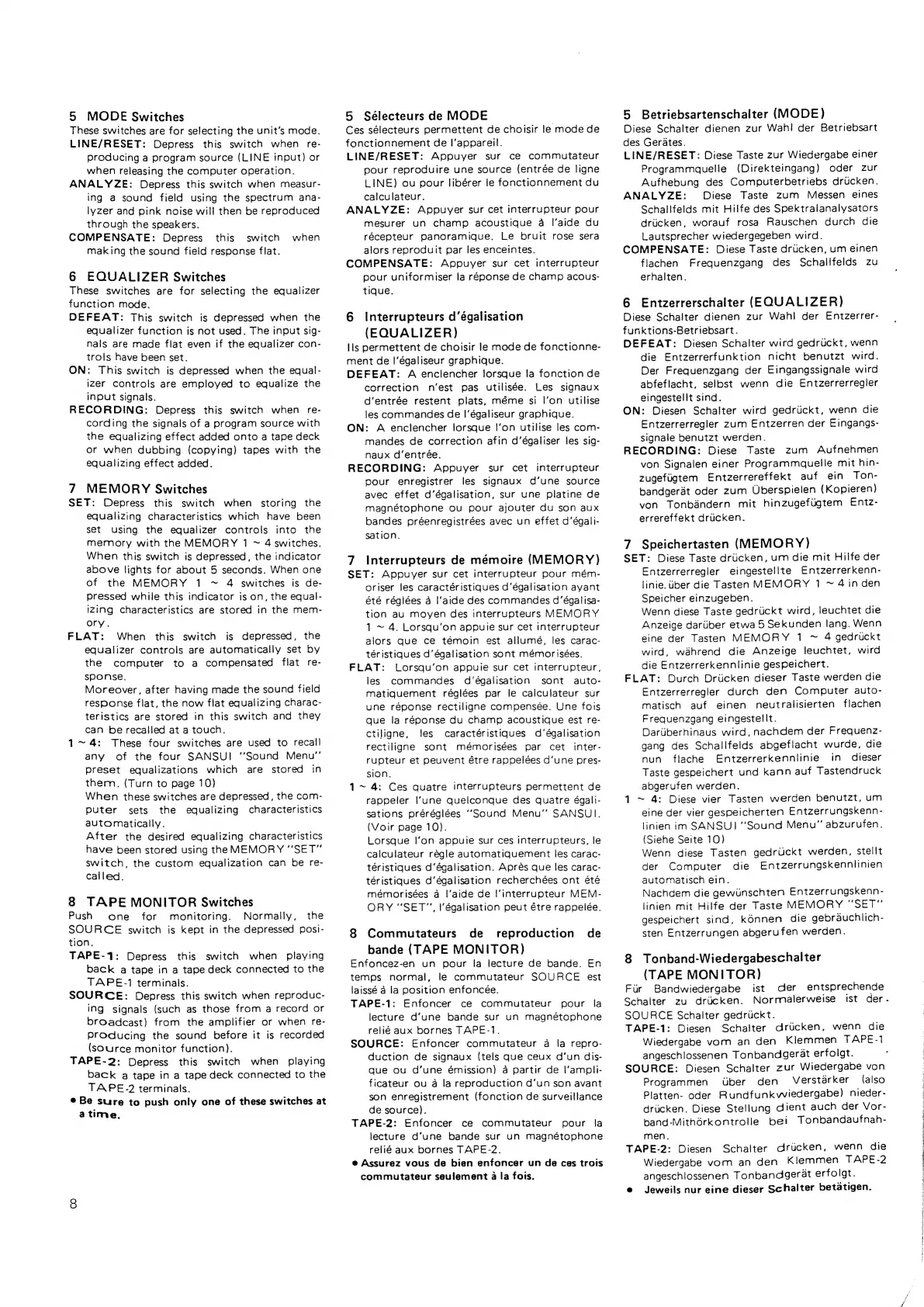

Tonband-Wiedergabeschalter
(TAPE
MONITOR)
Fur
Bandwiedergabe
ist
der
entsprechende
Schalter
zu
dricken.
Normalerweise
ist
der
.-
SOURCE
Schalter
gedruckt.
TAPE-1:
Diesen
Schalter
drucken,
wenn
die
Wiedergabe
vom
an
den
Klemmen
TAPE-1
angeschlossenen
Tonbandgerat
erfolgt.
SOURCE:
Diesen
Schalter
zur
Wiedergabe
von
Programmen
uber
den
Verstarker
(also
Platten-
oder
Rundfunkwiedergabe)
nieder-
drucken.
Diese
Stellung
dient
auch
der
Vor-
band-Mithérkontrolle
bei
Tonbandaufnah-
men.
TAPE-2:
Diesen
Schalter
drucken,
wenn
die
Wiedergabe
vom
an
den
Klemmen
TAPE
-2
angeschlossenen
Tonbandgerat
erfolgt.
e
Jeweils
nur
eine
dieser
Schalter
betatigen.
sot
Tab
Tile
hones,
wi
esate
ate
Sine
Sos
t

Related product manuals
