7.
Close the switch enclosure
Montieren Sie wieder den Gehäusedeckel
Fermez le boîtier de l’interrupteur
9. TEST
Wait one minute. UPS is charging.
Warten Sie eine Minute. UPS wird aufgeladen.
Attendez une minute. UPS est en charge.
10. TEST
Turn off AC power circuit. DFS... will switch off.
Deaktivieren Sie den Netzstromkreis. DFS... wird abgeschaltet.
Désactiver le circuit d’alimentation. DFS... s’éteint.
Approx. 1,5 sec.
8. TEST
Turn on AC power circuit. DFS... switches on.
Aktivieren Sie den Netzstromkreis. DFS... schaltet ein.
Activez le circuit d’alimentation. DFS... met en marche.
11.
Turn on AC power circuit. DFS... switches on. You’re done!
Aktivieren Sie den Netzstromkreis. DFS... schaltet ein. Sie sind fertig!
Activez le circuit d’alimentation. DFS... met en marche. Vous avez terminé!
Approx. 5 sec.
M4 (4x) - Max. 1.7Nm
20140625_DFS manual V1.2.indd 10 19-08-14 14:40

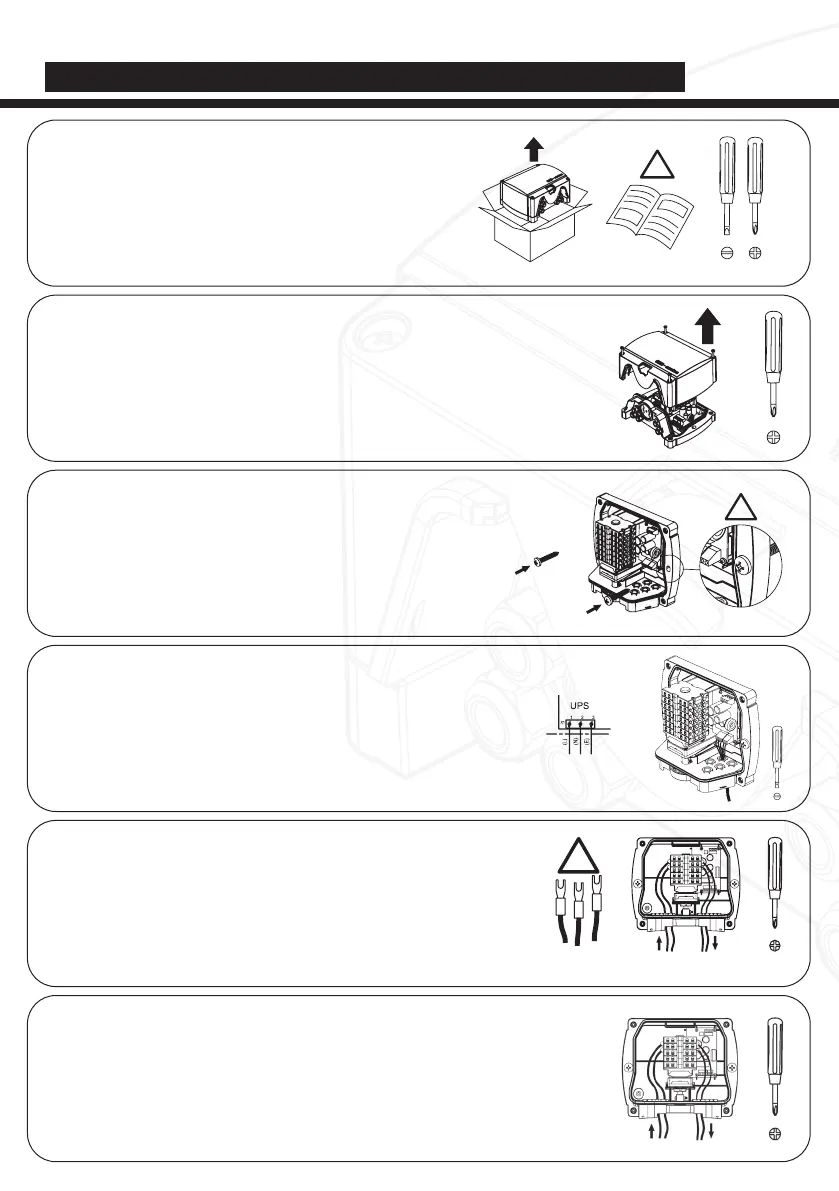

1.
Installation requirements
Installationsanforderungen
Conditions requises pour l’installation
2.
Remove the lid from the enclosure
Entfernen Sie den Deckel vom Schaltergehäuseboden
Ôtez le couvercle du boîtier de l’interrupteur
3.
Mount the switch enclosure on the wall
Montieren Sie den Boden des Gehäuses an der Wand
Fixez le boîtier de l’interrupteur au mur
4.
Wire the power connection to the terminals
Verbinden Sie den Netzanschluss an den Klemmen
Type de connexion d’alimentation pour les bornes
5. ONLY DFS-14 and DFS-14-W
Wire the string cables to the switch
Schließen Sie die Gleichstromkabel an den Schalter an
Branchez les câbles de chaîne à l’interrupteur
6. FOR ALL DFS with MC4 and MC4-Evo2 connectors
MC4 (original Stäubli)
Connect the string cables to the MC4 connectors on the DFS...-MC4
Verbinden Sie die Stringkabel mit den MC4 Steckern des DFS...-MC4
Connectez les Câbles de string aux connecteurs MC4 du DFS...-MC4
!
8
* Screws
not included
* Minimal
4mm²
INSTALLATION DFS / INSTALLATION DFS / INSTALLATION DFS
