Sanyo CE29FS2 - Crt Board

-38-

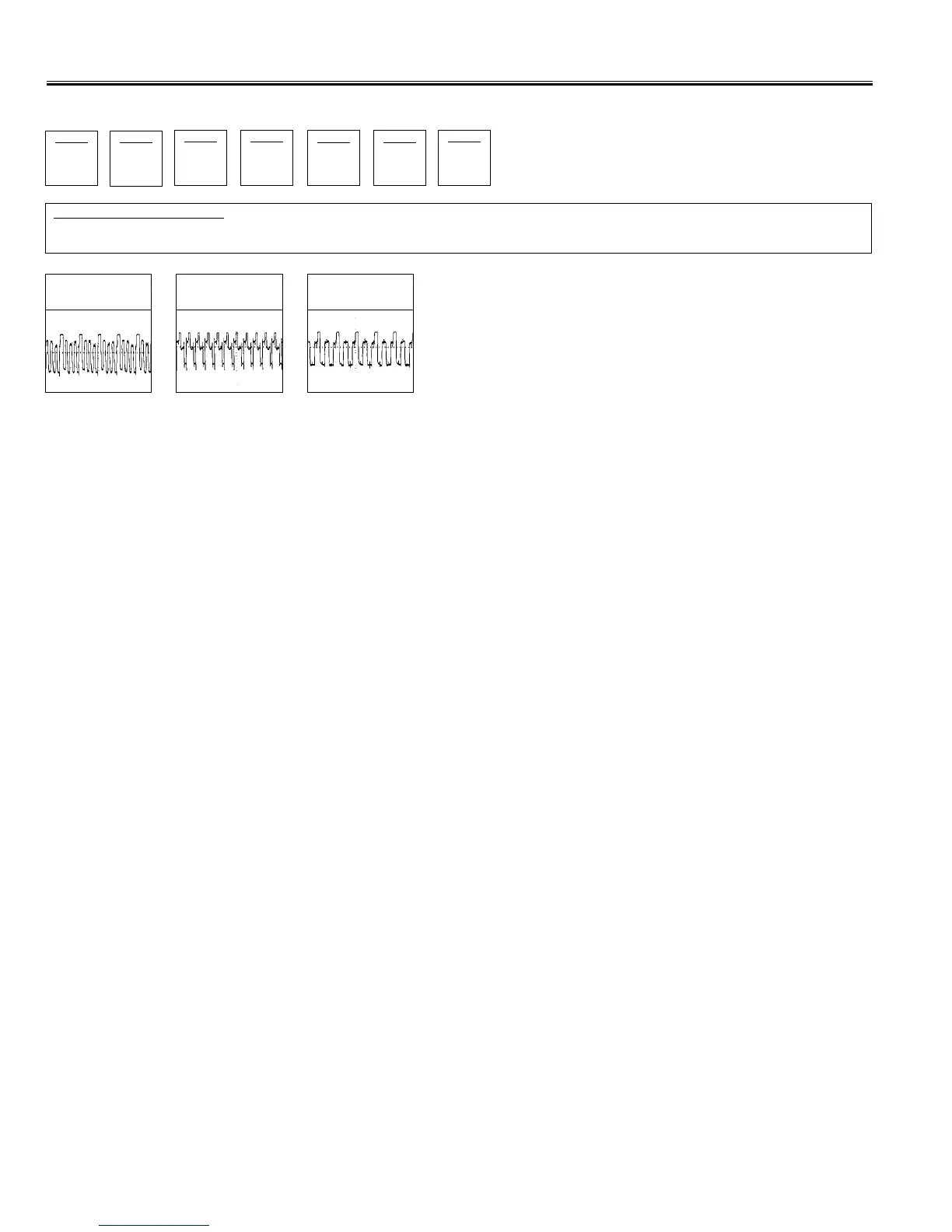

Voltages and Waveforms Charts
CRT Board
IC701 PIN-8
<G-out>
IC701 PIN-7
<B-out>
IC701 PIN-9
<R-out>
96Vp-p
78Vp-p
100Vp-p
IC701 (Triple Video Output Amp.)
Pin-1 2.2V 2 2.2V 3 2.2V 4 GND 5 5.1V 6 194V 710V 8 15.5V 9 18V
Q1702
E 3.1V
C 19.7V
B 3.7V
Q1706
E 0.6V
C 10.6V
B 1.2V
Q1707
E 10.8V
C 19.7V
B 10.66V
Q1709
B 141.2V
C 71.2V
E 140.5V
Q1708
E 10.8V
C 0V
E 10.6V
Q1711
E 0V
C 71.2V
B 0.8V
Q1712
E 0V
C 0V
B 0V
