Sanyo HT27744 - Connexions Audio; Branchements Audio; Branchement des Sorties Audio à un Amplificateur Stéréophonique; Amplificateur Stéréophonique

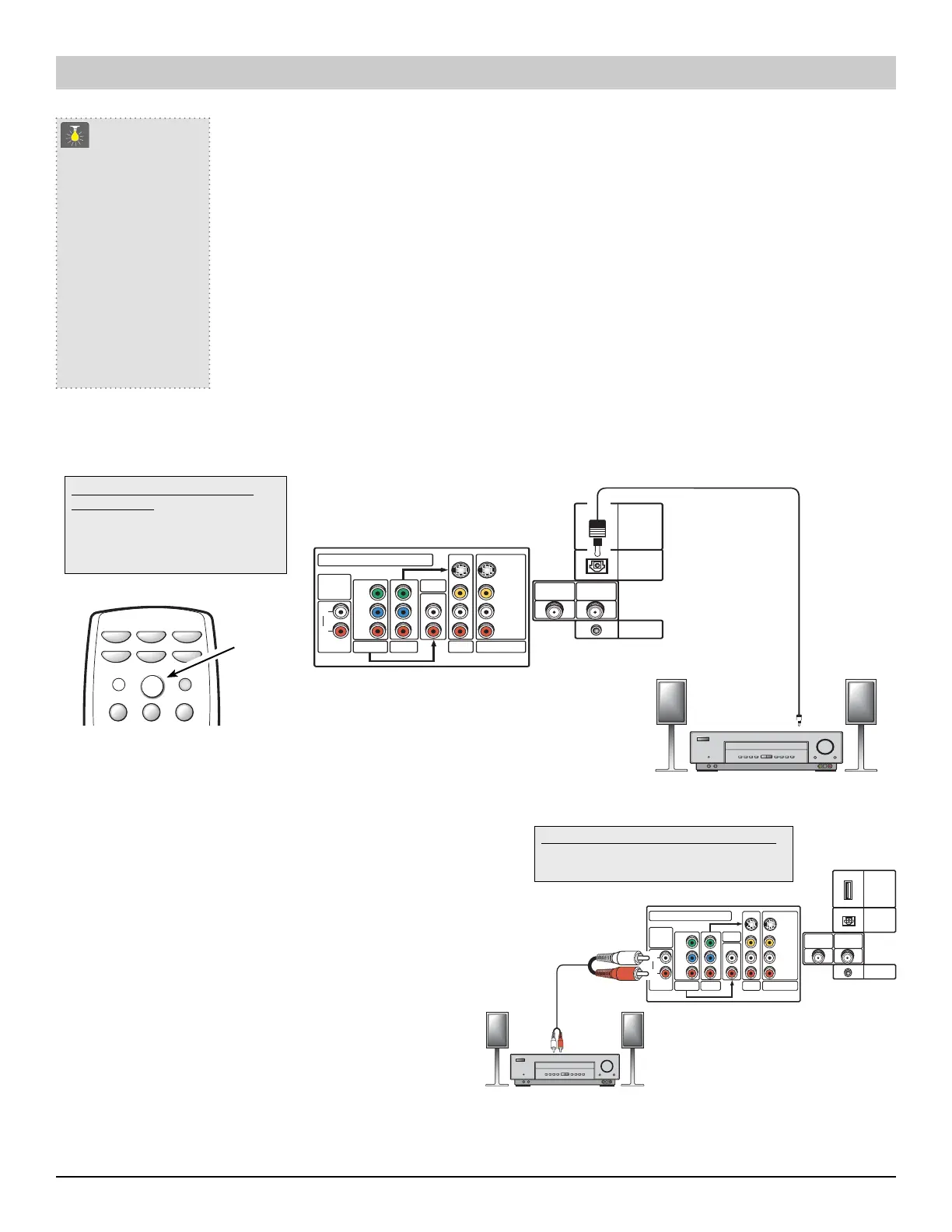

56 Branchement de l’audio numérique ou analogique à un amplificateur stéréophonique
Branchement de la sortie audio numérique à un amplificateur extérieur
L’utilisation de cette connexion numérique optique minimise les parasites d’origine électrique afin d’aider à assurer
un transfert de signal de haute qualité.
Éteignez le téléviseur et l’équipement extérieur avant de brancher les câbles. (Les câbles ne sont pas fournis.)
Assurez-vous d’enlever le capuchon protecteur avant de brancher le câble à la prise numérique optique du téléviseur.
MISE EN GARDE : NE regardez PAS directement la lumière laser.
❶
Branchez une extrémité du câble optique à la sortie audio numérique du téléviseur, et l’autre extrémité à l’entrée
numérique optique de l’amplificateur.
❷ Appuyez sur la touche POWER pour mettre le téléviseur en marche, et mettez votre équipement extérieur en
marche par la suite.
Remarques :
NE branchez JAMAIS de haut-parleurs extérieurs directement au téléviseur.
Lorsque les haut-parleurs du téléviseur sont en mode ON, le son sera reproduit par le truchement
de votre téléviseur et de votre amplificateur stéréophonique.
Lorsque les haut-parleurs du téléviseur sont en mode OFF, le son sera reproduit uniquement par
votre amplificateur stéréophonique. (Voir la page 66 pour le réglage des haut-parleurs du
téléviseur.)
Conseils
■
Placez votre téléviseur
à au moins 2 pieds des
haut-parleurs de votre
système de son. Les
aimants des haut-
parleurs peuvent affecter
la qualité de l’image.
Besoin d’aide?
Visitez notre site Web à
www.sanyoctv.com
ou appelez le
1 800 877-5032
ANALOG
AUDIO
OUTPUT
L
R
Y
COMPO 3
P b
P r
VIDEO
SERVICE
UHF/VHF/CATV
S-VIDEO
AUDIO
(MONO)
COMPO 2
AUDIO 3
VIDEO 2
COMPONENT VIDEO INPUT
VIDEO 1
DIGITAL
AUDIO
OUTPUT
HDMI
INPUT
DIGITAL
ANTENNA IN
L
R
TÉLÉCOMMANDE
INPUT
INPUT
RESET
RESET
123
DVD
VCR
CABLE
TV
AUXSAT
POWER
POWER
123
❷
ANALOG
AUDIO
OUTPUT
L
R
Y
COMPO 3
Pb
Pr
VIDEO
SERVICE
UHF/VHF/CATV
S-VIDEO
AUDIO
(MONO)
COMPO 2
AUDIO 3
VIDEO 2
COMPONENT VIDEO INPUT
VIDEO 1
DIGITAL
AUDIO
OUTPUT
HDMI
INPUT
DIGITAL
ANTENNA IN
L
R
Branchement des sorties audio à un amplificateur
stéréophonique
Éteignez le téléviseur et l’équipement extérieur avant de brancher les
câbles. (Les câbles ne sont pas fournis.)
❶
Branchez la sortie audio (G/D) du téléviseur à l’entrée de
l’amplificateur stéréophonique (G/D).
❷ Appuyez sur la touche POWER pour mettre le téléviseur en marche,
et mettez votre équipement extérieur en marche par la suite.
Remarques :
NE branchez JAMAIS de haut-parleurs extérieurs directe-
ment au téléviseur.
Lorsque les haut-parleurs du téléviseur sont en mode ON,
le son sera reproduit par le truchement de votre téléviseur
et de votre amplificateur stéréophonique.
Lorsque les haut-parleurs du téléviseur sont en mode
OFF, le son sera reproduit uniquement par votre amplifica-
teur stéréophonique. (Voir la page 66 pour le réglage des
haut-parleurs du téléviseur.)
Équipement nécessaire pour le
branchement :
❶
Câble numérique audio
optique – 1
Équipement nécessaire pour le branchement :
❶
Câble audio – 1
❶
❶
❶
ARRIÈRE DU TÉLÉVISEUR
CÂBLE NUMÉRIQUE
OPTIQUE
Branchements audio
ARRIÈRE DU TÉLÉVISEUR
AMPLIFICATEUR STÉRÉOPHONIQUE
AMPLIFICATEUR STÉRÉOPHONIQUE
