saro BM 160 - Explosionszeichnung BMH; Exploded View BMH

11
Stand 08/2018 TM

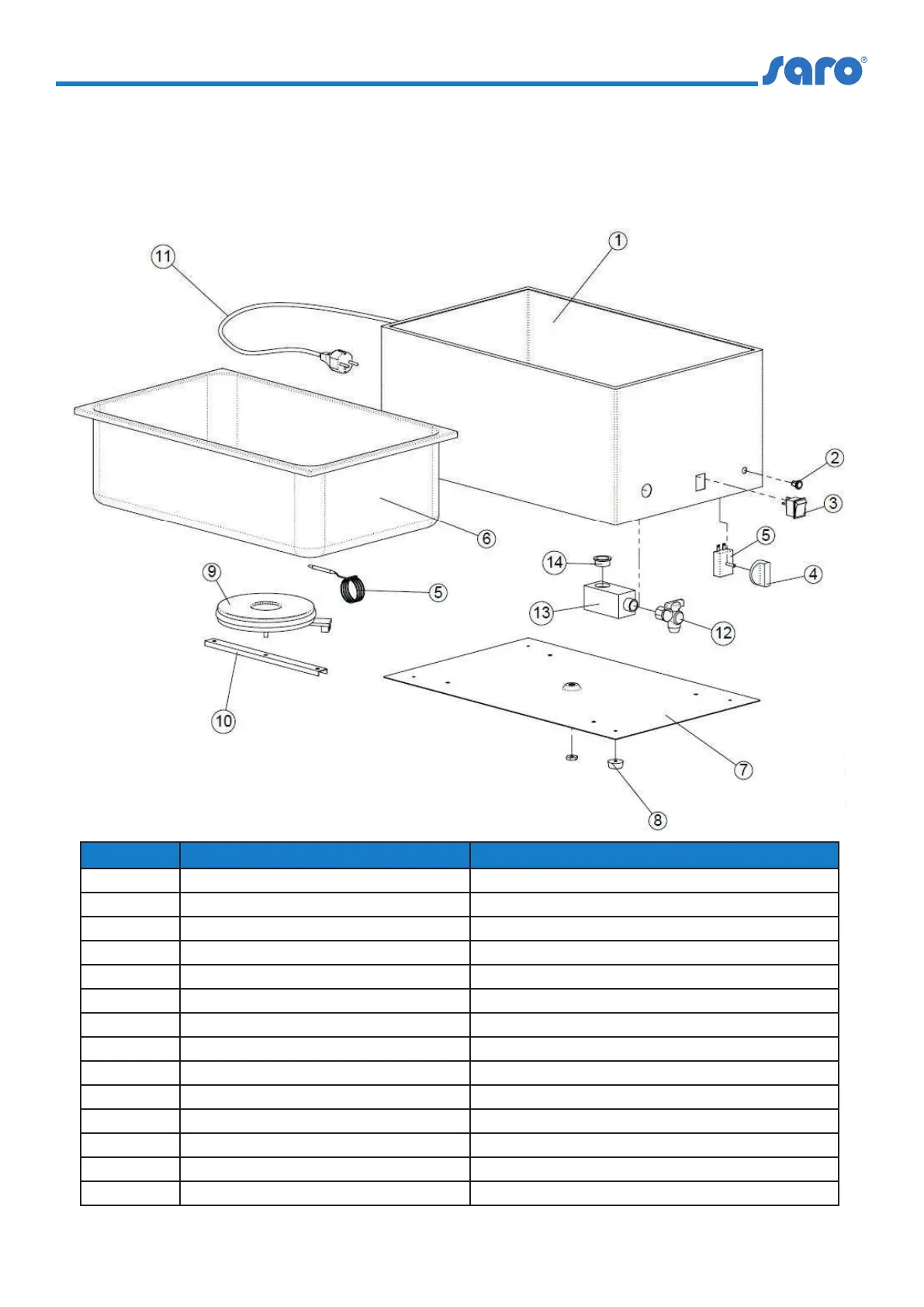

EXPLOSIONSZEICHNUNG / EXPLODED DRAWING
BMH MODELLE
Nr� / No. NAME NAME
1 Housing Gehäuse
2 Control lamp orange Kontrolllampe orange
3 Switch on/o (only BMH 210, BMH 160-2) Ein-/Ausschalten (nur BM 210, BMH 160-2)
4 Toggle for thermostat Knebel für Thermostat
5 Thermostat 100 °C Thermostat 100 °C
6 water basin Wasserbecken
7  oor slab Bodenplatte
8 foot Fuß
9 Heating plate 1000 W Heizplatte 1000 W
10 Bracket for  xing heating element Bügel für Befestigung Heizelement
11 supply line Zuleitung
12 drain cock Ablasshahn
13 Aluminium or nylon block for spout Alu- o� Nylonblock für Auslauf
14 Connecting screw to outlet block Verbindungsschraube zu Auslaufblock
