6
(cada uma cerca de 4 sec.), mostrando o título e o valor de set actual. Se não se toca a tecla, no final da última página o equipamento
se volta à visualização normal sem nenhuma modificação. Para modificar, basta apertar uma das teclas quando aparece a página
desejada, rispectivamente: Tecla ESQUERDA= DIMINUI o valor; Tecla DIREITA = AUMENTA o valor.
Neste ponto (a tecla apertada) o display permanece estável para facilitar a visão da regulação e o valor avança de uma unidade.
Para valores muito distantes, pode-se usar o avanço veloz mantendo apertada a tecla por mais de 2 segundos.
Mais tempo permanece apertada e mais o deslizamento acelera (4 velocidades). Todos os valores são de ‘roll’, isto é, atingido o valor
máximo permitido repartem, portanto, do mínimo e vice-versa. Quando o valor está correcto, basta deixar a tecla por mais de 4
segundos, assim retomará o deslizamento das páginas e o valor modificado é automaticamente salvo. Seguem as páginas modificáveis.

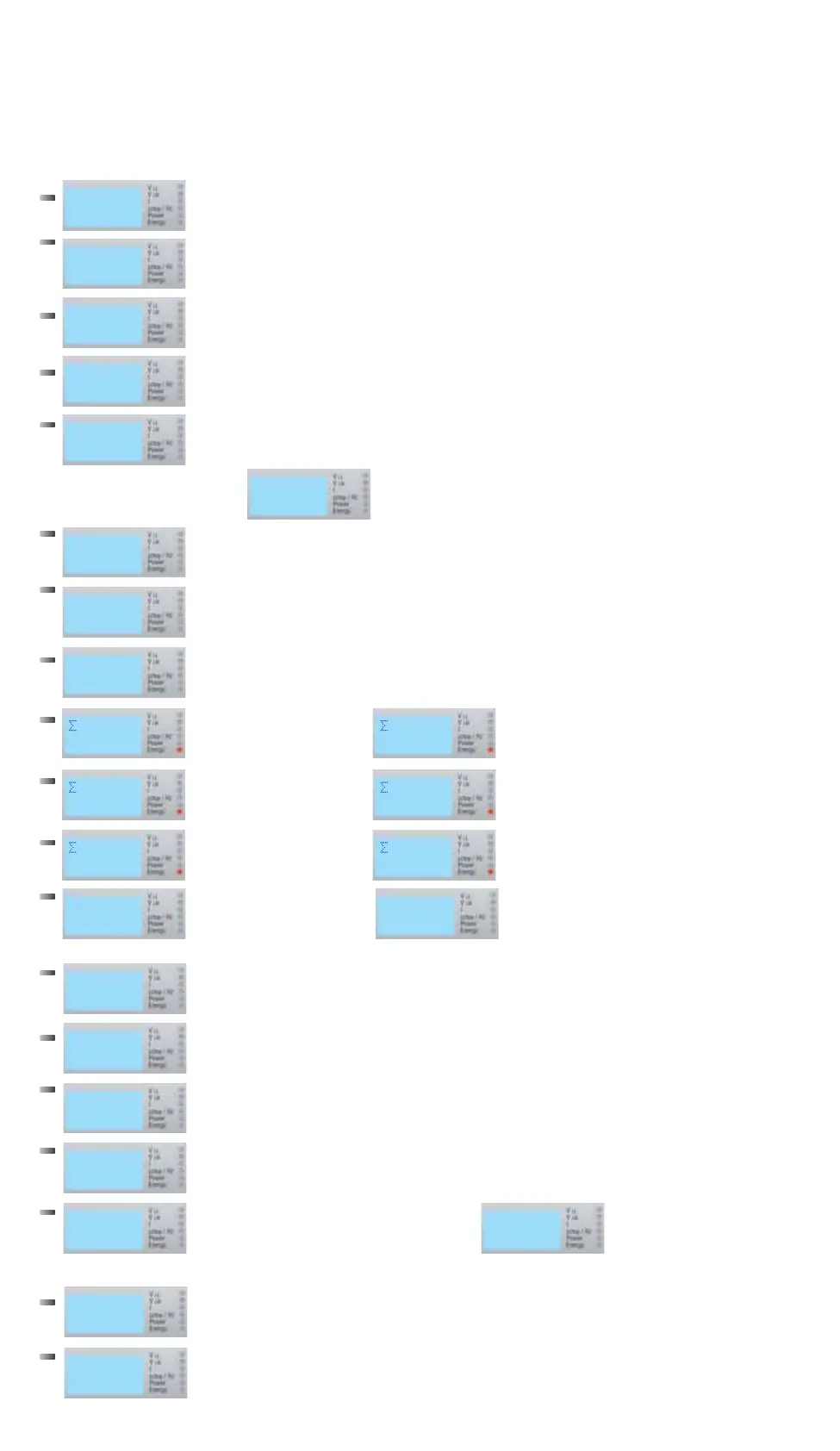

Indica que entrou-se na fase de programação dos parâmetros
O pedido de senha aparece somente se o parâmetro NewPassw é diferente de 0 (veja mais adiante).
Escolha o número correcto e aguarde a página sucessiva.
No caso de falta ou emissão errada, depois de cerda 4 segundos o equipamento volta à visualização normal.
Pressionando uma das teclas quando for visualizada esta página, todos os parâmetros retornam aos valores
de fábrica, excepto para os totalizadores que são zerados individualmente.
Selecção do valor do TA (/5) em Amperes. Regulável ente 5 e 6000 a passos de 5.
Default = 100
Seleção do valor do fundo escala de tensão. Se em conexão directa, deve ser regulável ao valor nominal da
tensão fase/neutro de linha.
Program
Mode
Password
000
Default
Param
CT Set
100
VT Set
231
692
400
*Em fase dr regolação, acima aparace o valor fase/fase regulável entre 87 e
692 a passos de 1 V (Default = 400). Abaixo aparece o valor fase/neutro
regulável entre 50 e 400 a passos de 1 V (Default = 231)
Average
3
Default
Page
NewPassw
0
R Time->0
80445:21
R Time->0
0:00
34650
W+ 50.0
kWh+ ->0
78973588
kWh+ 0
0
kWh- ->0
1347
kWh- 0
0
kvarh->0
45921
kvarh->0
0
Th1 Sel
Hi
Th1 Dly
0.1
Th1 DD
Off-On
Th1 Src
W+
Node
1
Speed
4
Th1 Val%
W+ 50.0
No alto aparece o valor efectivo
do limiar para a grandeza
escolhida. Regulável entre: 0.0 e
100.0, a passos de 0.1.
Default = 50.0(%)
Média dos valores analógicos medidos (V, A e P). Serve a estabilizar visualizações dos valores.
Mais o número é alto, mais as medidas são estáveis, mas lentas à actualização. Regulável entre 1 e 15 a
passos de 1. Default = 3
Configuração da primeira página de medida para fazer aparecer no acendimento.Deslizando com as teclas,
aparecem os “títulos” das páginas disponíveis, os mesmos que aparecem apertando a tecla direita em
sequência. Regulável entre todas as páginas disponíveis.
Default = Página levantamento black-out se disponível, senão Página INFO.
Deixando o parâmetro em zero, evita-se que seja pedida a senha ao acesso da programação por teclado.
O valor colocado aqui serve também para a protecção de senha por programação remota.
Regulável entre 0 e 999 a passos de 1. Default = 0 (excluída)
Reinicialização do Totalizador Mantendo apertada a tecla direita por mais
da Energia Activa Total de 4 Segundos, o valor é reinicializado.
consumida
Reinicialização do Totalizador Mantendo apertada a tecla direita por mais
da Energia Activa Total de 4 Segundos, o valor é reinicializado.
produzida
Reinicialização do Totalizador Mantendo apertada a tecla direita por mais
da Energia Rectiva total de 4 Segundos, o valor é reinicializado.
Reinicialização do Contador Mantendo apertada a tecla direita por mais
Parcial de 4 Segundos, o valor é reinicializado.
OS ECRÃOS QUE SEGUEM VALEM SOMENTE PARA OS MODELOS “S”
Selecção do modo de funcionamento do limiar. Regulável entre: Hi=Limiar de Máximo, Lo=Limiar de
Mínimo e Off=Limiar apagado. Se o Limiar é Off, as páginas seguintes concernentes NÃO ESTARÃO
PRESENTES. Default = Hi (de Máxima).
Valor do tempo de atraso de interveção do relé de saída (página presente somente se Th1 Sel é
diverso de Off) É expresso em Segundos. Regulável entre 0.0 e 25.5 a passos de 0.1. Default = 0.1
Assinalação do tempo de atraso de interveção do relé de saída (página presente somente se Th1 Sel é
diverso de Off)
.
O tempo de atraso é aplicável no in[icio da condição de intervenção do limiar (Off-On), ou no
final (On-Off). Default = Off-On (no início)
Assinalação da grandeza na qual o limiar age (página presente somente se Th1 Sel é
diverso de Off)
.
Regulável entre:
W+, W-, Hz, 3Vf, V12, V23, V31, 3Vn, V1, V2, V3, 3A, A1, A2, A3,An.
Default = W+
Regulação do valor de limiar em percentual
no fundo escla (página presente somente se Th1
Sel é diverso de Off)
OS ECRÃOS QUE SEGUEM VALEM SOMENTE PARA OS MODELOS “485”
Assinalação do número de nó de endereço MODBUS (aquele da página “INFO”).
Regulável entre 1 e 255.
Default = 1
Configuração da velocità da porta serial RS485 (bps).
Regulável entre 0 e 4
(0=9600, 1=19200, 2=38400, 3=57600, 4=115200)
Default = 4
