PRELIMINAIRES
PARAMETRES VISUALISES
L'instrument en format 4 DIN est adapté à l'utilisation en milieu industriel. Simple et très compact, il est doté d'un écran alphanumérique à
2 lignes de 8 caractères chacune, de 6 Del auxiliaires et de 2 touches pour la sélection de l'affichage et pour la programmation à partir
du clavier. La simplicité des opérations de personnalisation et la limpidité des indications fournies sur l'écran rendent presque superflue
l'utilisation du mode d'emploi, qui est disponible que très rarement sur le terrain.
L'instrument correctement installé supporte des courants en entrée maximum de TA externes/5 de 6 Amax (5 nominales). La valeur de
CT programmée est à considérer /5A. Les insertions des tensions peuvent être soit
directes, max 290Vac Phase/Neutre(=230Vac+25%), soit de TV (en option). Dans ce
cas on peut programmer la valeur de fond d'échelle de la tension équivalente,
jusqu'à 400Vfn (=690Vff), avec la garantie des valeurs affichées jusqu'à 25% en plus
(500Vfn/860Vff). En connexion directe, la valeur de VT doit coïncider avec celle
nominale de tension phase/neutre, normalement 231Vac.
Est offerte la gamme "standard" de mesures que l'on pense être utile dans un milieu
de type industriel, de haute précision. Les indications relatives aux
puissances et au
power factor, sont fournies à 4 quadrants selon la pièce jointe E à la norme
EN61268. La totalisation des énergies que l'on peut remettre à zéro individuellement
(consommée, produite et réactive) peut être pratique là où l'on doit planifier des
interventions à l'installation et/ou des vérifications périodiques au fonctionnement de
la ligne, relever des consommations de zone, établir des centres de coût, etc. etc.
REMARQUE: L'instrument utilise la simple totalisation des énergies dans le but de diagnostiques/statistiques. L'instrument, en aucune
manière, peut être considéré comme substitutif d'un compteur d'énergie. Selon les modèles, peuvent être disponibles:
2 Compteurs d'heures (total ne pouvant être remis à zéro et partiel pouvant être remis à zéro)
1 Seuil avec sortie sur relais de commande NO (500mA /1000V) complètement programmable,
1 Interface RS485 optoisolée 3kV à haute vitesse programmable, avec protocole MODBUS RTU.
Ci-dessous les détails de fonctionnement, les descriptions des mesures et les spécifications techniques

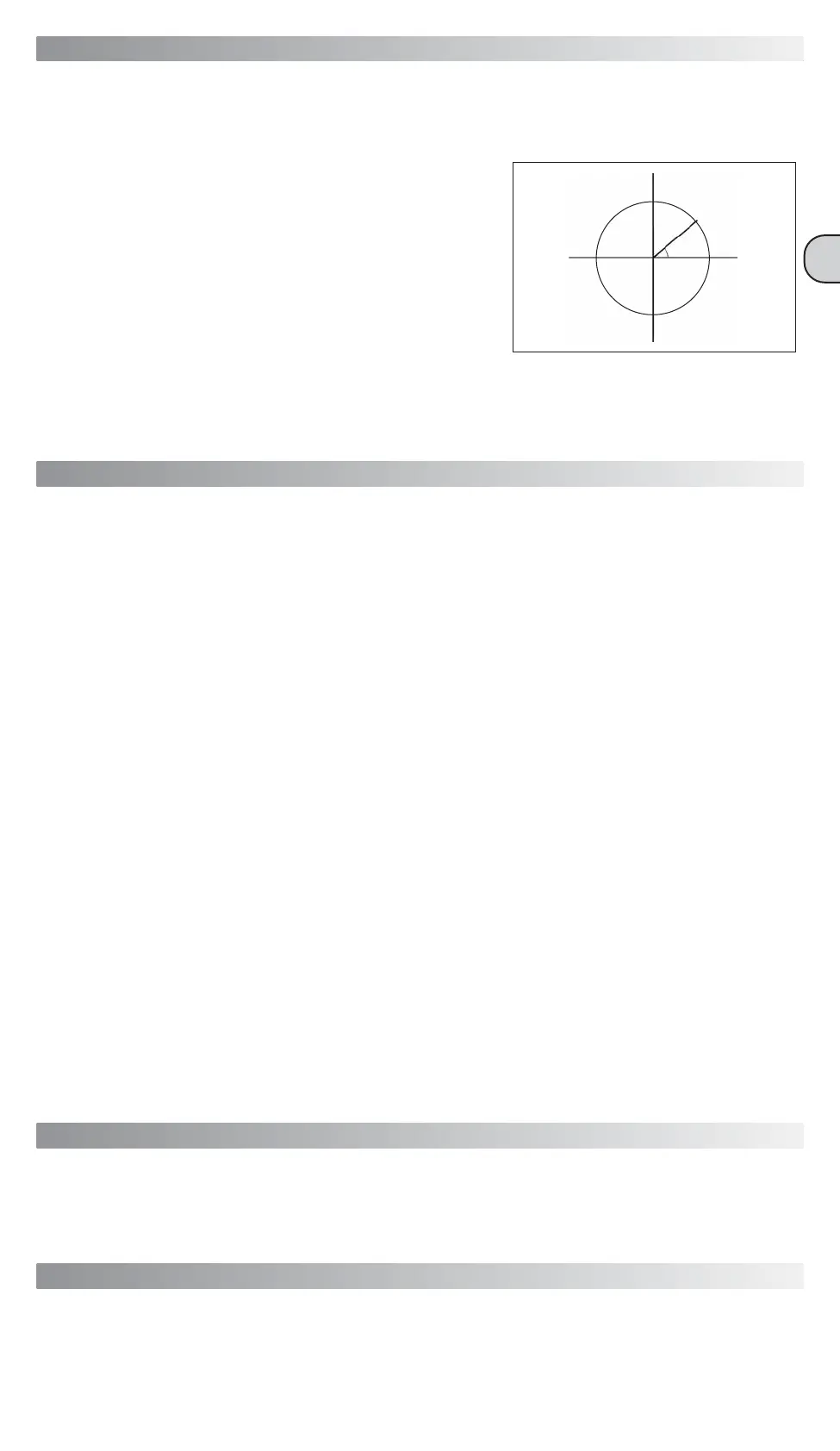

II
- W (production)
+ var
- cosφ /Cap
III
- W (production)
- var
- cosφ /Ind
I
+ W (consommation)
+ var
+ cosφ /Ind
IV
- var
+ cosφ /Cap
+ W (consommation)
φ
Au moment de l'allumage de l'instrument (c-à-d lorsqu'on le branche à l'alimentation auxiliaire), N'APPUYER AUCUNE TOUCHE.
Si on le fait, on peut accéder accidentellement à une procédure d'étalonnage qui est effectuée en usine et que celle-ci peut, si elle est établie
lorsque l'instrument est relié à l'installation au lieu d'être relié aux appareils spécifiques d'étalonnage, entraîner un dérèglement permanent
de l'instrument. Par prudence ATTENDRE TOUJOURS LA FIN DU DIAGNOSTIC INITIAL (scansion des Del) avant d'intervenir sur les
touches de l'instrument. Instruments "S" avec seuil: Lorsque l'instrument est allumé, durant les premières 10 secondes l'action du relais de
seuil est empêchée. Pendant la régulation des paramètres, l'état du relais reste "congelé" jusqu'à la fin de la procédure.
REMARQUES ET MODE D'EMPLOI
A l'allumage, pendant quelques instants la page info du micrologitiel apparaît et toutes les Del sont allumées en séquence (diagnostic initial).
Ensuite apparaît pour quelques instants la page avec le "titre" des mesures qui apparaîtront sur l'écran, accompagnée de la Del correspondante
si la page en prévoit l'allumage. Il est possible (suite à l'apparition de la première page de mesure) de commencer à travailler avec les touches
pour faire défiler les pages disponibles. Le défilement peut avoir lieu "EN AVANT" avec de BREVES PRESSIONS sur la touche DROITE, ou bien
"EN ARRIERE" avec la touche gauche. La pression prolongée de la touche droite
entraîne, outre l'avancement de la page, également l'entrée
dans la programmation des paramètres de l'instrument. Lorsque l'une des 2 touches est appuyée brièvement, apparaît en revanche le "titre" de la
page de mesure qui sera visualisée.
OPERATIVITE
- 3 Tensions phase-phase directes ou de TV (en option)
- 3 Tensions phase-neutre directes ou de TV (en option)
- 3 Courants de TA..../5A (1 décimal)
- Courant dans le neutre de TA..../5A (1 décimal)
- Fréquence avec 2 décimaux
s- 3 Puissance Actives à 4 quadrants
- Puissance Active Totale à 4 quadrants
- 3 Puissances Réactives à 4 quadrants
- Puissance Réactive Totale à 4 quadrants
- 3 Puissances Apparentes
- Puissance Apparente Totale
- Facteur de Puissance des 3 phases
- Facteur de Puissance Totale
- Energie Active Totale (import) paramètre pouvant être mis à zéro
- Energie Active Totale (export) paramètre pouvant être mis à zéro
- Energie Réactive Totale paramètre pouvant être mis à zéro
- Compteur d'heures de fonctionnement total
- Indication de la séquence correcte des phases de tension
- Indication de l'absence de tension survenue
- Interface RS485 high-speed 5 vitesse optoisolée 3kV
PROTOCOLE MODBUS SLAVE RTU Full compliance
- Paramètres programmables du clavier
- Paramètres programmables à distance
- Mise à zéro énergie à distance
- Mise à zéro compteur d'heures partiel à distance
- Mot de passe programmable pour accès programmation
- Fonction rétablissement des paramètres d'usine
- Possibilité de programmation page de
début à l'allumage
- Possibilité de programmation TA.../5A de 5 à 6000A avec pas de 5A
- Possibilité de programmation TV (en option) double indication L-L et L-N
- Possibilité de programmation de la moyenne analogique (V, A et P)
