Bedienungsanleitung Bedien- und Kontrollpanel LT 45X
7
Datum: 29.05.2020
9310330 BA / DE
Das Bedien- und Kontrollpanel LT 45X ist mit berührungsempfindlichen Sen-
sortaster-Feldern ausgerüstet. Diese Felder reagieren auf die Berührung mit
einem bloßen Finger . Werden Handschuhe getragen (z. B. beim Wintercam-
ping), kann das Bedien- und Kontrollpanel LT 45X die Berührung nicht erfas-
sen. Deshalb müssen Handschuhe vor der Bedienung ausgezogen werden.
3.2 Inbetriebnahme
" Bedien- und Kontrollpanel LT 45X einschalten (s. Kap. 3.3).
" Eingang zur Netzversorgung des Fahrzeugs an die 230-V-Netzversor-
gung anschließen.
LED Netzkontrolle leuchtet. Die Wohnraumbatterie wird geladen; für Details
über die Ladefunktionen siehe Bedienungsanleitung der zugehörigen Strom-
versorgung EBL ... .
3.3 Einschalten
Die 12-V-Versorgung des Fahrzeugs wird über den entsprechenden Taster
eingeschaltet. Ausgenommen ist die Kühlschrank-Steuerung. Sie ist auch
bei ausgeschalteter 12-V -Stromversorgung betriebsbereit, siehe Bedie-
nungsanleitung der zugehörigen Stromversorgung EBL ... .
" Das Sensor-Tastfeld Hauptschalter 12 V EIN / AUS berühren.
F Die grüne Kontroll-LED leuchtet.
F Die 12-V-Versorgung des W ohnraums ist eingeschaltet.
3.4 Schalten von Verbrauchern

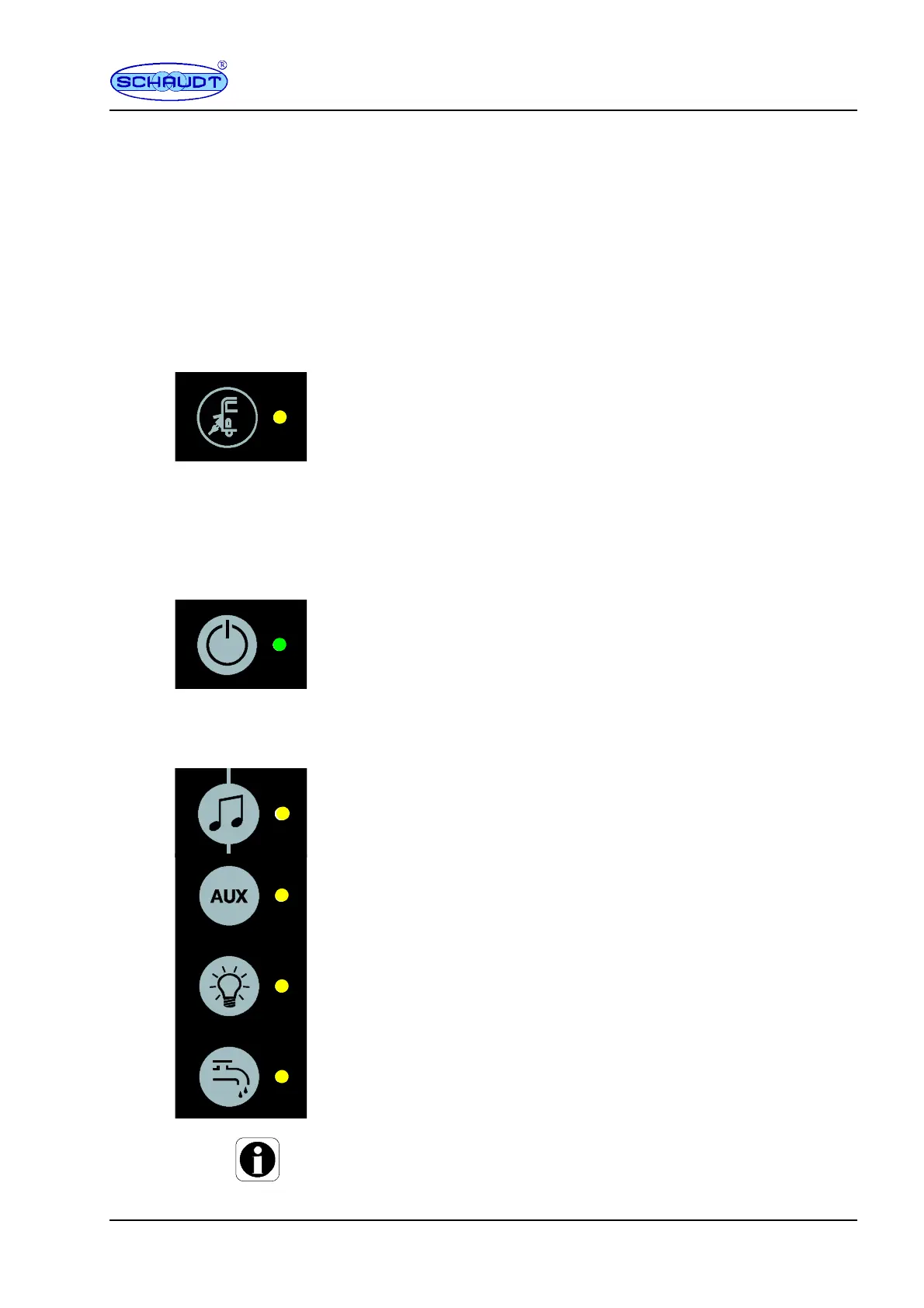

Folgende V erbraucher werden über das Bedien- und Kontrollpanel LT 45X
ein- und ausgeschaltet (Maximalumfang LT 450, siehe hierzu auch Tabelle
ab Seite 2):
F W asserpumpe
F Beleuchtung
F AUX bzw . “Multimedia” (z.B. für Radio oder TV, siehe hierzu Bedie-
nungsanleitung des Fahrzeugherstellers).
" Das entsprechende Sensor-Tastfeld berühren.
F Die gelbe Kontroll-LED leuchtet.
F Die entsprechende Versorgungsspannung ist eingeschaltet
" Das entsprechende Sensor-Tastfeld erneut berühren.
F Die gelbe Kontroll-LED erlischt.
F Die entsprechende Versorgungsspannung ist ausgeschaltet
Y Beim Einschalten der Versorgung Wasserpumpe startet eine ggf. ange-
schlossene Druckpumpe sich ggf. kurz ein.
