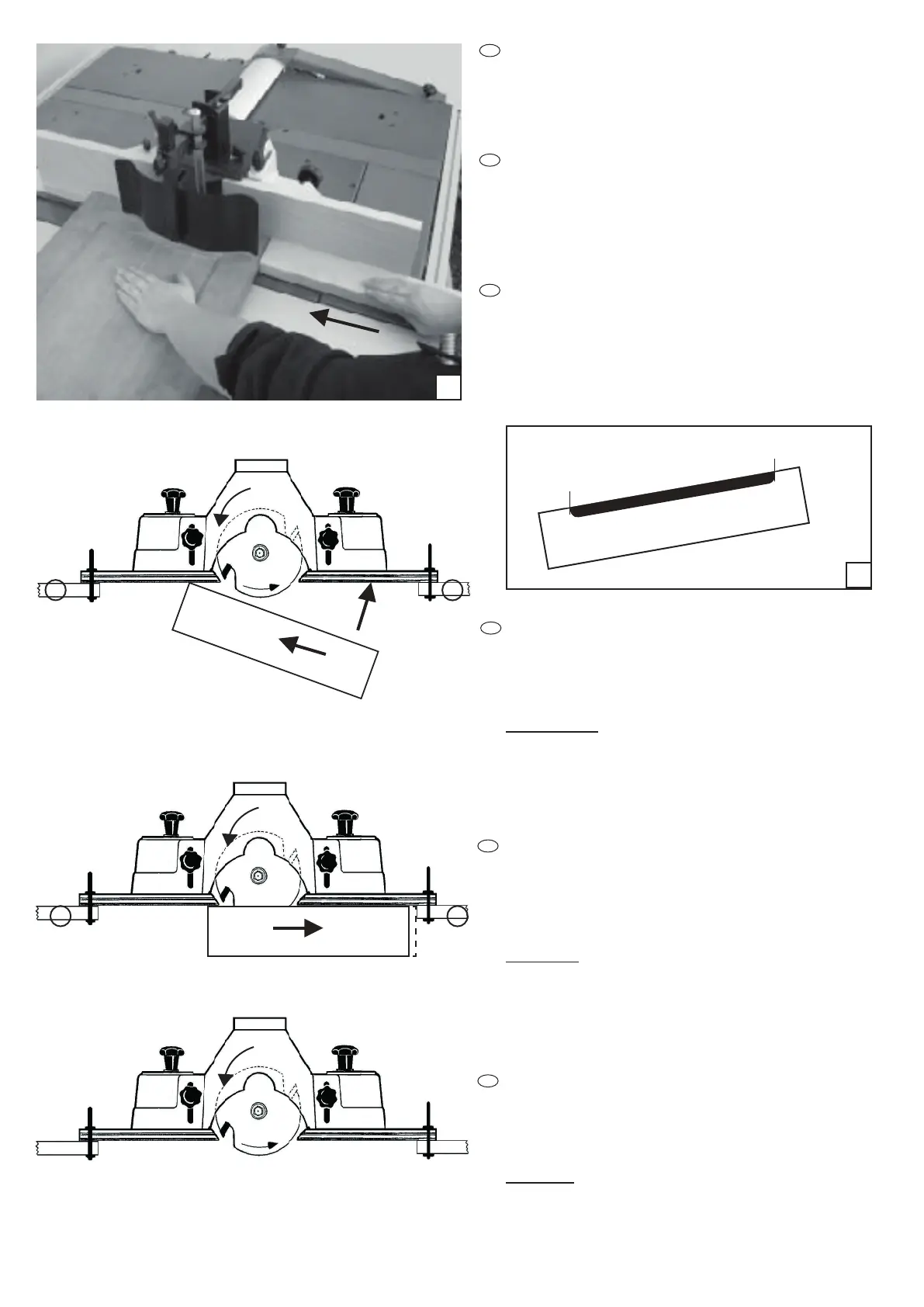

4.9 Fraisage d’un panneau (36)
Utiliser le presseur horizontal et le presseur vertical.
Pour éviter les éclats et les arrachements dans le bois de bout, utiliser
un martyr (le martyr/poussoir est une pièce de bois massif d’épaisseur
identique au panneau à usiner).Dans ce cas, le martyr sert également
de poussoir.
4.9 Paneele fräsen (36)
Die vertikale and horizontale Andruckvorrichtungen benutzen.
Beim Vorschieben des Werkstückes wird der Splitterschütz als
Schiebeholz benutzt somit verhindert man das Ausreißen beim
ende des Fräsvorganges bei Stirnholz (Splitterschutz/Schiebeholz
ist ein massives Holzstück von selbe stärke als das Werkstück)
4.10 Exécution d’un travail arrêté en utilisant des butées arrêtées (37)
Sur la pièce de réglage (de la même dimension que les pièces à
usiner), marquer le travail à effectuer par A et B, A correspondant à
l’entrée de l’outil et B à la sortie.
Pour un travail précis et en toute sécurité, régler 2 butées. La butée
E correspondant à la position (A), la butée F à la position (B).
Etapes de travail :
Prendre appui avec la pièce de bois contre le guide (1),
Prudemment, rentrer dans l’outil (2),
Travailler en avalant jusqu’à la butée E (3),
Travailler en opposition jusqu’à la butée F (4),
Dégager de la pièce de bois (5).
4.10 Einsatzfräsarbeiten mit feste Anschläge (37)
Auf dem Probeholz (von selber Dimension als die zu bearbeiteten
Werkstücke), die Fräsarbeit mit A und B markieren, A entspricht
dem Eingang der Fräsarbeit, B dem Ausgang.
Für eine präzise und sichere Arbeitsdurchführung, zwei Anschläge
einstellen. Anschlag E entspricht der Position (A), und F der
Position (B).
Arbeitsgänge :
Werkstück am Anschlag ansetzen (1), vorsichtig ins Werkzeug
einfahren (2),
Vorsichtig zum Anschlag E fahren (3) (Achtung: gegengesetzte
Fräsrichtung),
Werkstück durchfräsen bis zu Anschlag F (4),
Werkstück vorsichtig ausfahren (5).
GB
4.10 Stopped prole (37)
At the adjusting piece (from the same dimension as the piece to
be machined), mark the work to be done by A and B, A
corresponding to the inlet of the tooling and B to the outlet.
For an accurate and safety work, adjust the 2 screws. The
screw E corresponds to the position (A), F to the position (B).
Work stages:
Engage the wood in the wood guide (1),
Carefully, engage the wood in the tool (2),
Work as «catching moulding» against the stop E (3)
Work in opposition against the stop F (4),
Disengagement of the wood piece (5).
D
4.9 Frame Milling (36)
Use the vertical and horizontal pressure plate. In order to avoid the
splinter, use a martyr piece (martyr / pusher = massive wood piece
with an identical thickness to the frame). In this case, the martyr is
also used as a pusher.
