Vaihe 3: Vastelistan D asentaminen, kuva 6
Asentakaa osa D vasteelle 2 pyöreäpääruuvilla, 2 prikalla
ja kiinnittäkää nämä 2 siipimutterilla.
Vaihe 4: Läpinäkyvän työkalusuojuksen asentaminen, kuva 7
Sitä varten Teidän täytyy poistaa puristuslista, kuva 6.
Läpinäkyvä työkalusuojus suojelee Teitä mahdolliselta
kosketukselta jyrsinterään.
Asettakaa läpinäkyvä suojus jyrsimen vasteelle ja kiinnit-
täkää se pultilla ennalta poratun reiän läpi.
Tarkastakaa, voiko suojuksen kääntää ja onko se lujasti
kiinnitetty.
Jyrsimen suojus on nyt asennettu.
Säädettävän pysäytyslevyn kokoonpano työpöydällä, kuva 8
–11
Säädettävän pysäytyslevyn asennus tehdään seuraavasti:
Asenna kaksi pyöröruuvia tiivisterenkaiden kanssa sää-
dettävän pysäytyslevyn uriin.
Laita pyöröruuvien päät pöydän urien aukkojen läpi.

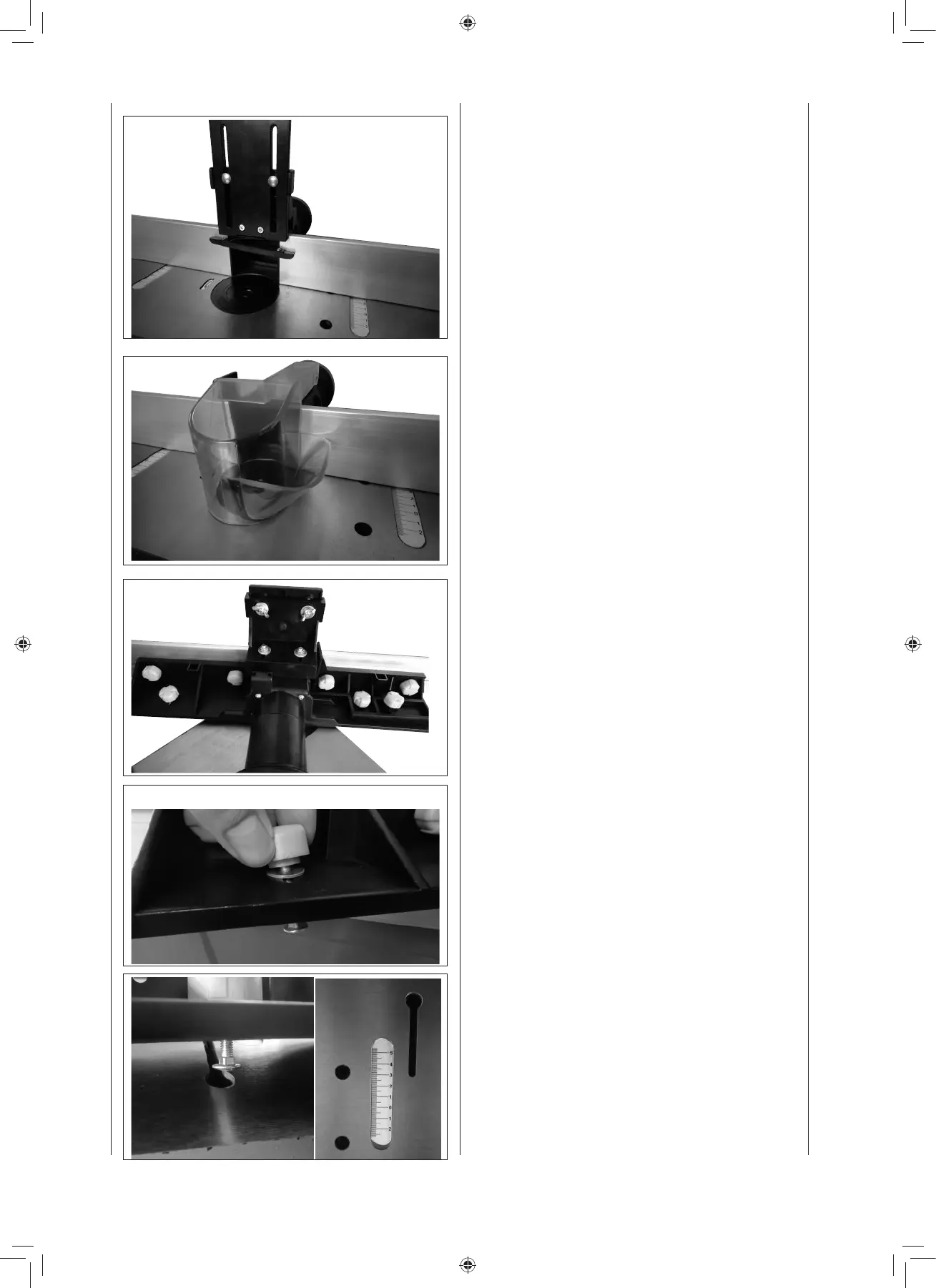

Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
