110

Säädä pysäytyslevy haluttuun asentoon ja kiristä kiinni-

tysmutterit.

Takaiskuturvavasteen asentaminen

•Etsikää koneen etupuolella keskellä olevat kaksi rei-

kää (kuva 13).

• Sitten asettakaa takaiskuturvavaste reikien kohdalle

(kuva 14).

• Asettakaa kaksi ruuvia ja prikat reikien kohdalle, sit-

ten ruuvatkaa ne ristipääruuvimeisselillä lujasti kiinni.

• Sitten asentakaa vaste siten, että se on työnnettävissä

ja säädettävissä työstökappaleen paksuuden mukaan.

• Säädön jälkeen kiinnittäkää se kahdella ruuvilla (ku-

va 15)

Työstösyvyyden säätäminen

Karan säätämiseksi tai sen korkeuden pienentämiseksi

(tarkoituksena jyrsinterän korkeuden säätäminen) kääntä-

kää kädensijasta (ks. kuvaa), halutun korkeuden pienen-

tämiseksi tai lisäämiseksi.

Turvallisuutenne vuoksi suosittelemme ehdottomasti

useimmissa töissä työskentelemään käyttäen jyrsimen

pienintä korkeutta suhteessa pöydän pintaan.

Pöytäjatkeiden asentaminen, kuvat 2, 11 ja 12

Pöytäjatkeet suurentavat pöydän pintatasoa ja ne mah-

dollistavat siten suurempien kappaleiden työstämisen ja

erityisten jyrsintätöiden suorittamisen.

Pöytäjatkeet lisätään valupöydän molemmille puolille. Si-

tä varten sijoitetaan esiasennetut kierretapit valupöydän

valmiisiin reikiin ja kiinnitetään vastamuttereilla.

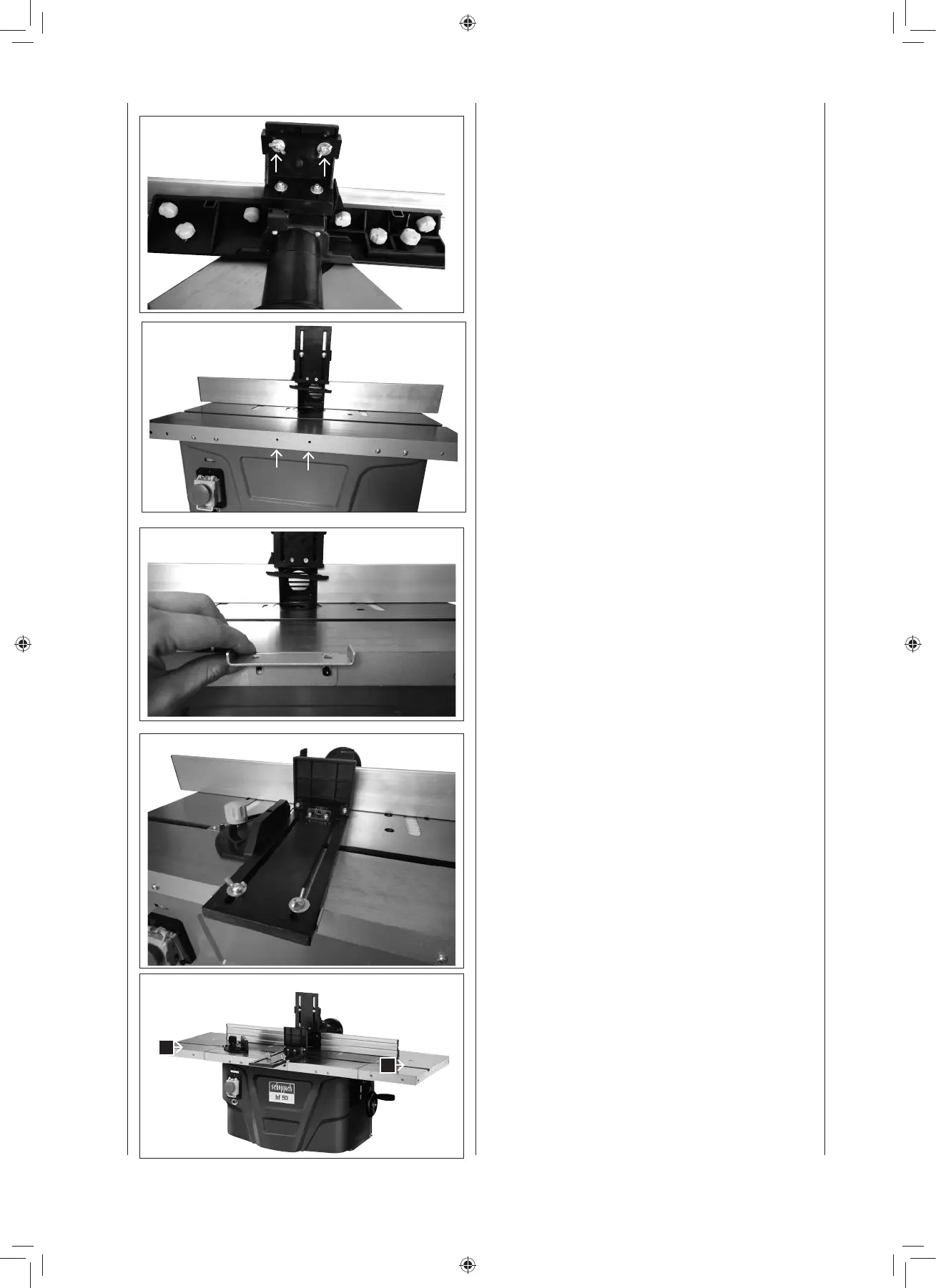

Fig. 11

Fig. 13

Fig. 14

Fig. 15

Fig. 2

BA hf 50 scheppach classic.indd 110 06.04.11 11:50
