Scheppach hf 50 Translation From The Original Instruction Manual

6
re Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.

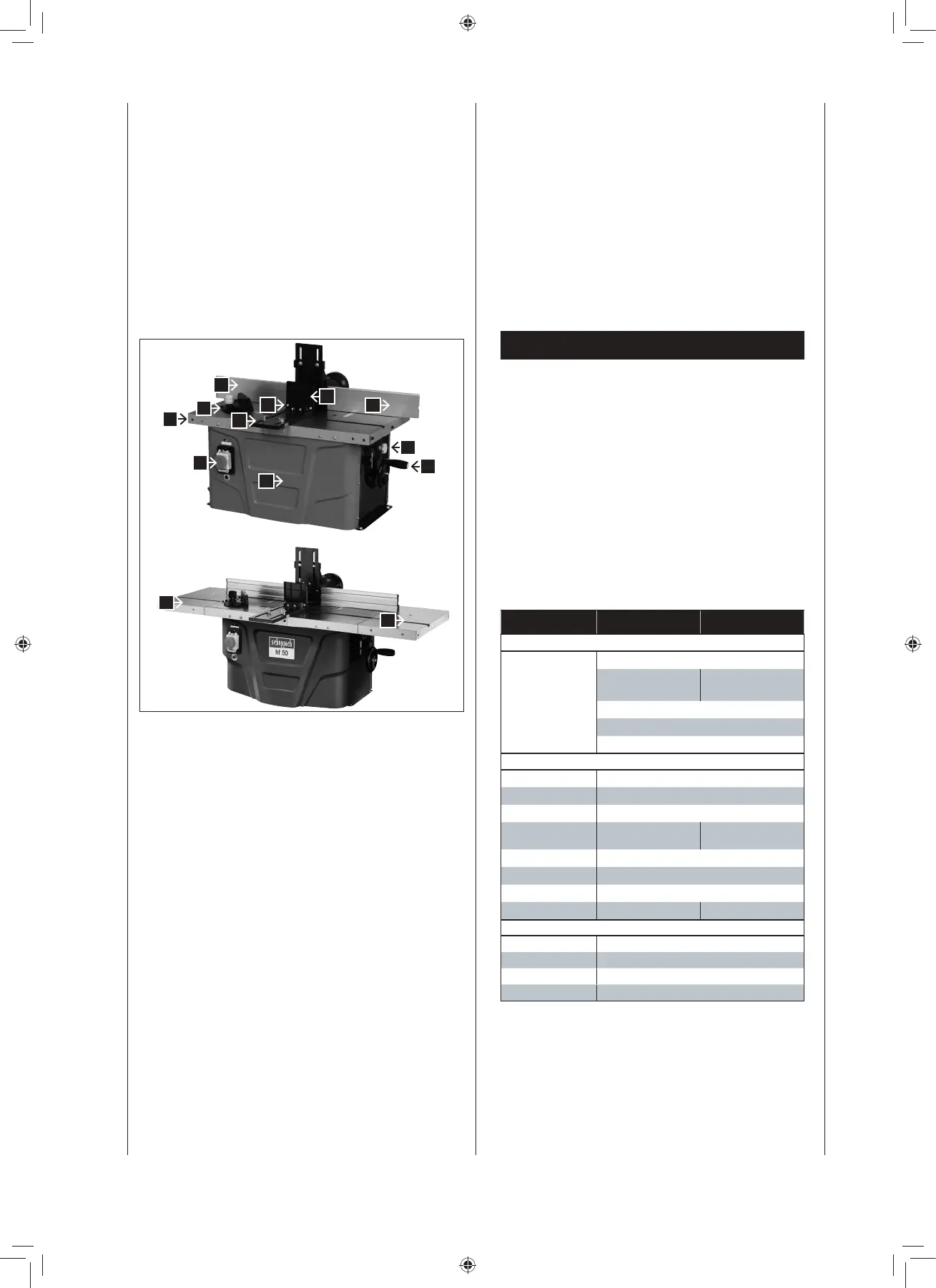

Steuerungen und Teile, Fig. 1–2
1 Tischplatte
2 Fräsanschlag
3
3a Anschlagleiste rechts
3b Anschlagleiste links
4 Druckleiste oben
5 Druckleiste seitlich
6 Höhenverstellung
7 Klemmschraube
8 Querschneidlehre
9 Drehzahleinstellung
10 EIN/AUS-Schalter
11 Tischverbreiterung rechts
12 Tischverbreiterung links
13 Schutzhaube
hf 50 alu hf 50 ci
Lieferumfang
Tischfräsmaschine hf 50
–
2 Tischver-
breiterungen
Spannzangen 6 mm, 8 mm, 12 mm
Schlüssel SW 24
Bedienungsanweisung
Technische Daten
Maße L/B/T mm
610/360/311
Tischgröße mm
610/630
Tischhöhe mm
365
Maße Tischverbrei-
terung B/T mm
– 210/360
Höhenverstellung mm
0–40
Tischeinlegeringe mm
32/47/55
Drehzahl 1/min.
8000 – 24000
Gewicht kg
20 30
Antrieb
Motor V/Hz
220–240/50
Aufnahmeleistung P1
1500 W
Abgabeleistung P2
850 W
Stecker
Schuko
Technische Änderungen vorbehalten!
Geräuschkennwerte nach EN 50144:
Schalldruck L
pA
= 100,5 dB(A)
Schallleistung L
WA
= 113,5 dB(A)
Fig. 1
Fig. 2
1
2
3a
3b
4
5
6
7
8
9
10
11
12
BA hf 50 scheppach classic.indd 6 06.04.11 11:49
