104 105
Installering av støvpose (Fig. 2)
• Trykk støvposens metallvinge 2 sammen og plasser den
over utløpsåpning 1 på motorområdet.
Tilpasning av verktøy
Anvisning:
Dette verktøy ble nøyaktig justert før forsendelse fra fa-
brikk. For beste resultat prøv og følg nøyaktig følgende
innstillinger og korriger dem ved behov.

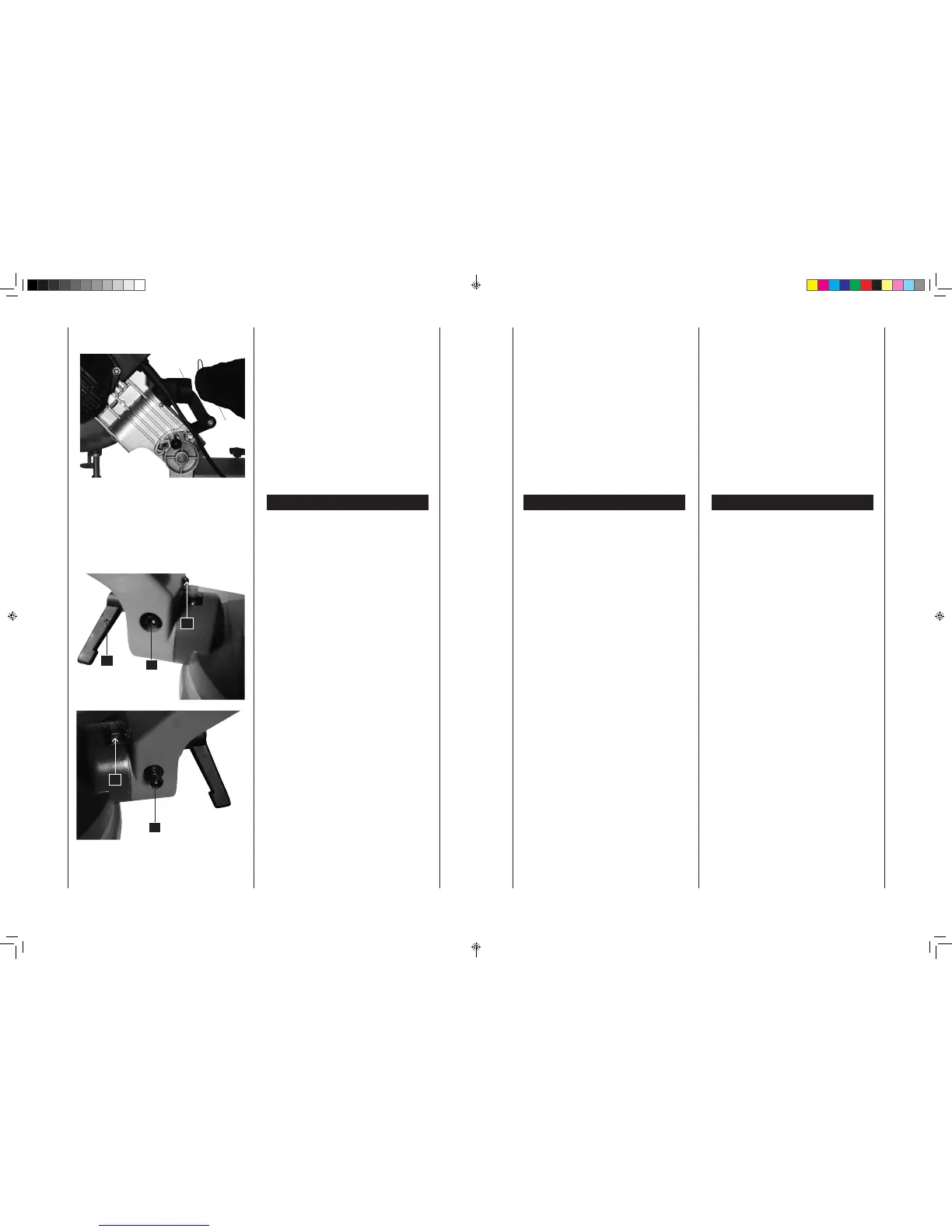

Innstilling av de vinklede kantene til 90° (Fig. 3)
• Løsne vinkelholderen og flytt kuttehodet helt til høyre.
Lås vinkelholderen (1).
• Benytt forlengeren til å stille inn vinkelen til sagbladet
til 90° i forhold til bordet. Dersom en kalibrering er
nødvendig skru skruen (2) med den medfølgende Allen-
fastnøkkelen slik at sagbladet når en vinkel av 90° i
forhold til bordet.
• Still inn vinkelindikatoren (3) på 0° ved hjelp av skru-
en.
Innstilling av de vinklede kantene til 45° (Fig. 4)
• For innstilling av de vinklede kantene til 45°, flytt
kuttehodet til venstre og juster skruen (4) med Allen-
fastnøkkelen inntil 45°-plasseringen på skalaen (3) er
nådd.
Innstilling av anleggsflaten
• Senk sagen og trykk inn sperren. Vær sikker på at bor-
det har en skjæringsvinkel på 0°.
• Plasser en universalvinkelmåler på anleggsflaten og
sagbladet.
• Løsne skruene når sagbladet ikke berører vinkelmåle-
ren.
• Still inn anleggsflaten slik at den berører vinkelmåler.
Fest skruene igjen.
lenne.
Pölypussin asennus (Kuva 2)
• Painakaa pölypussin metalliholkit 2 yhteen ja asettakaa
se koneiston poistoputkeen 1.
Laitteen asetukset
Ohje:
Tämä kone asennettiin tarkasti tehtaalla ennen lähe-
tystä. Tarkistakaa parhaiden tulosten saavuttamiseksi
seuraavien asetusten tarkkuus ja korjatkaa ne tarpeen
vaatiessa.
Kulmapysäytysten asettaminen 90°:een (Kuva 3)
• Irrota kulmapidätin ja siirrä leikkaava pää aivan oike-
alle. Lukitse kulmapidätin (1).
• Käytä astelevyä sahanterän kulman asettamiseksi
90°:een pöytää kohden. Jos säätö on tarpeellista,
käännä ruuvia (2) mukana toimitetulla kuusiokoloavai-
mella siten, että sahanterä on 90° kulmassa pöytää
kohden.
• Aseta kulmaosoitin (3) ruuvilla 0°:een.
Kulmapysäytysten asettaminen 45°:een (Kuva 4)
• Pysäytysten asettamiseksi 45°:een siirrä leikkauspää
vasemmalle ja säädä ruuvi (4) kuusiokoloavaimella
kunnes asteikon (3) 45°-asento saavutetaan.
Työtason säätö
• Laskekaa leikkuupää ja painakaa lukitusnäppäintä.
Varmistakaa, että taso on 0° kulmassa.
• Asettakaa kulmamittari sahanterälle ja työtasolle.
• Irroittakaa ruuvit, mikäli kulmamittari ei osu sahante-
rään.
• Asettakaa työtaso niin, että se osuu kokonaisuudessaan
kulmamittariin, kiinnittäkää ruuvit uudelleen.
1
2
1
2
3
Fig. 3
4
3
Fig. 4
Installation af støvposen (Fig. 2)
• Løft saven ud af emballagen og sæt den på din arbejds-
bænk.
Indstilling af værktøjet
Bemærk:
Dette værktøj er justeret korrekt inden afsendelse fra fabrik-
ken. For at opnå de bedste driftsresultater, bør følgende
kontrolleres og genjusteret efter behov.
Indstilling af vinkelanslag til 90° (Ill. 3)
• Løsgør klemmehåndtaget og bevæg skærehovedet helt
ud til højre. Lås klemmehåndtaget (1) fast.
• Benyt en vinkelmåler til indstillingen af skæreklingen
til 90° til bordet. Skulle en justering være nødvendig,
skal du dreje skruen (2) ved hjælp af den medleverede
unbrakonøgle, indtil skæreklingen befinder sig i en vin-
kel på 90° til bordet.
• Indstil vinkelviseren (3) på 0° ved hjælp af skruen.
Indstilling af vinkelanslagene til 45° (Ill. 4)
• Til indstillingen af anslaget til 45° bevæges skæreho-
vedet til venstre og skruen (4) drejes ved hjælp af un-
brakonøglen, indtil 45°-positionen er opnået på skalaen
(3).
Justering af afskærmningen
• Sænk skærehovedet og skub låsestiften ind. Sørg for
at bænken sidder i geringsposition 0.
• Anbring en kombinationsvinkelmåler mod afskærm-
ningen og ved siden af savklingen.
• Hvis klingen ikke kontakter vinkelmåleren, løsnes de
skruer.
• Justér afskærmningen således at den har fuldstændig
kontakt med vinkelmåleren. Stram skruerne.
