Pyöräalustan asentaminen
Kiinnitysosat:
2 kuusioruuvia M 10 x 30
2 tiivisterengasta 10 mm halk.
2 lukkomutteria M 10
Kiinnitä esikoottu pyöräalusta kannattimiin käyttämällä 2
kuusioruuvia M 10 x 30, 2 tiivisterengasta 10 mm ja 2 lukko-
mutteria (Kuva 2.3)
Työasento Kuva 2.4
Työasennossa koko ajoteline käännetään ylös ja ripustetaan
lukituksella alemmassa käsikahvassa oleviin koukkuihin.
Kuljetus Kuva 2.5
Kuljetusta varten ylempi käsikahva käännetään alas, ajoteli-
ne irrotetaan alemman käsikahvan koukuista ja käännetään
nostamalla koneen alle.
Nyt tärylevyä voidaan liikuttaa.

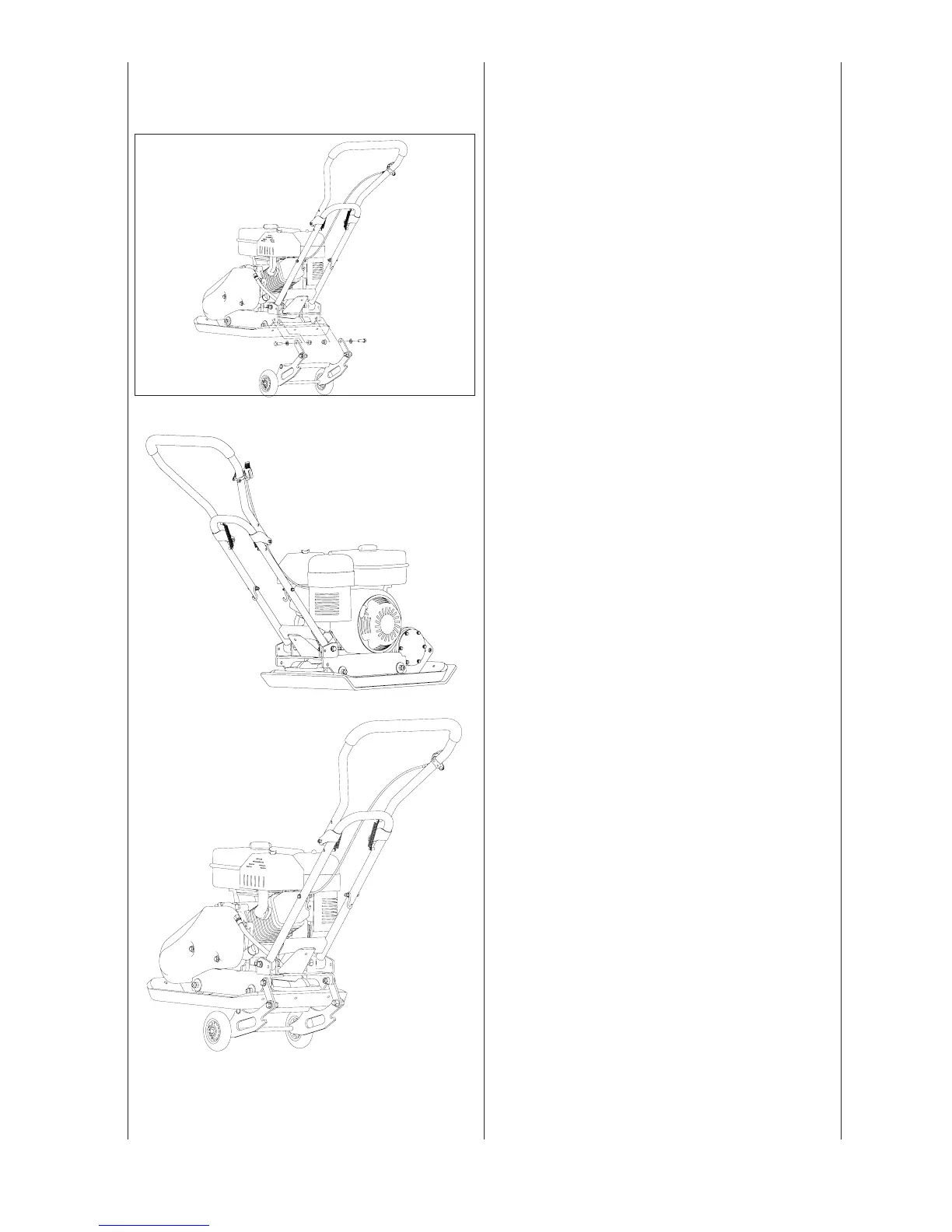

Fig. 2.3
Fig. 2.4
Fig. 2.5
