Scheppach HP1100

48
Montage
Pour des raisons d’emballage, votre machine n’est pas com-
plètement assemblée
Montage de la poignée
Pièces de fixation:
2 vis à tête hexagonale M 10 x 65
2 rondelles D 10mm
2 écrous de rétention
1 vis à tête fendue M 5 x 25

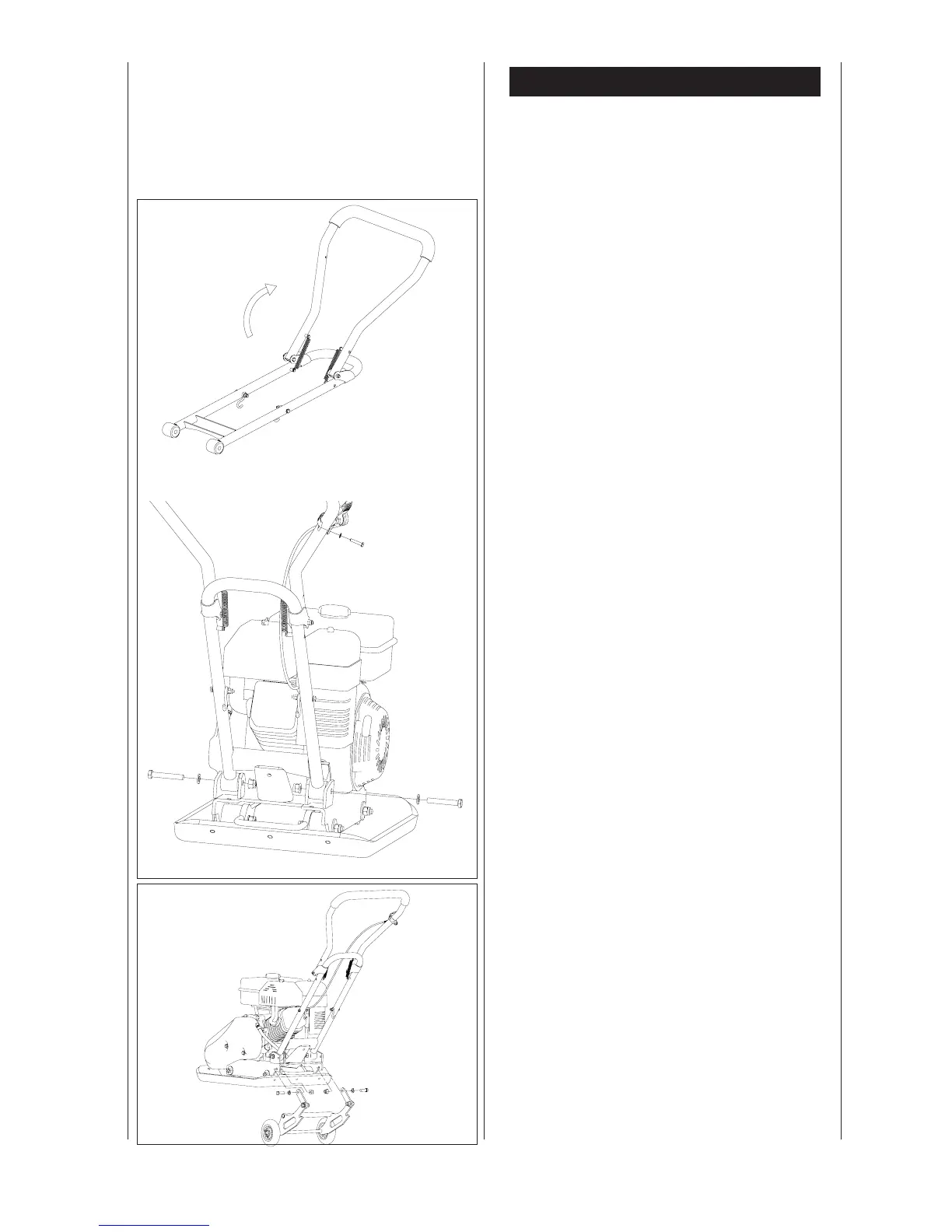

Déplier la poignée inférieure et la poignée supérieure Fig.
2.1
Faire glisser la poignée entre les supports de fixation et la
fixer avec 2 vis à tête hexagonale M 10 x 65, 2 rondelles
10mm et 2 écrous de rétention.
Fixer le papillon sur la poignée supérieure au moyen d’une
vis à tête fendue M5 x 25 (Fig. 2.2).
Montage du châssis
Pièces de fixation:
2 vis à tête hexagonale M 10 x 30
2 rondelles D 10mm
2 écrous de rétention M 10
Fixer le châssis pré-assemblé sur les supports de fixation
au moyen de 2 vis à tête hexagonale M10 x 30, 2 ron-
delles 10mm et 2 écrous de rétention (Fig.2.3).
Fig. 2.1
Fig. 2.2
Fig. 2.3
