138

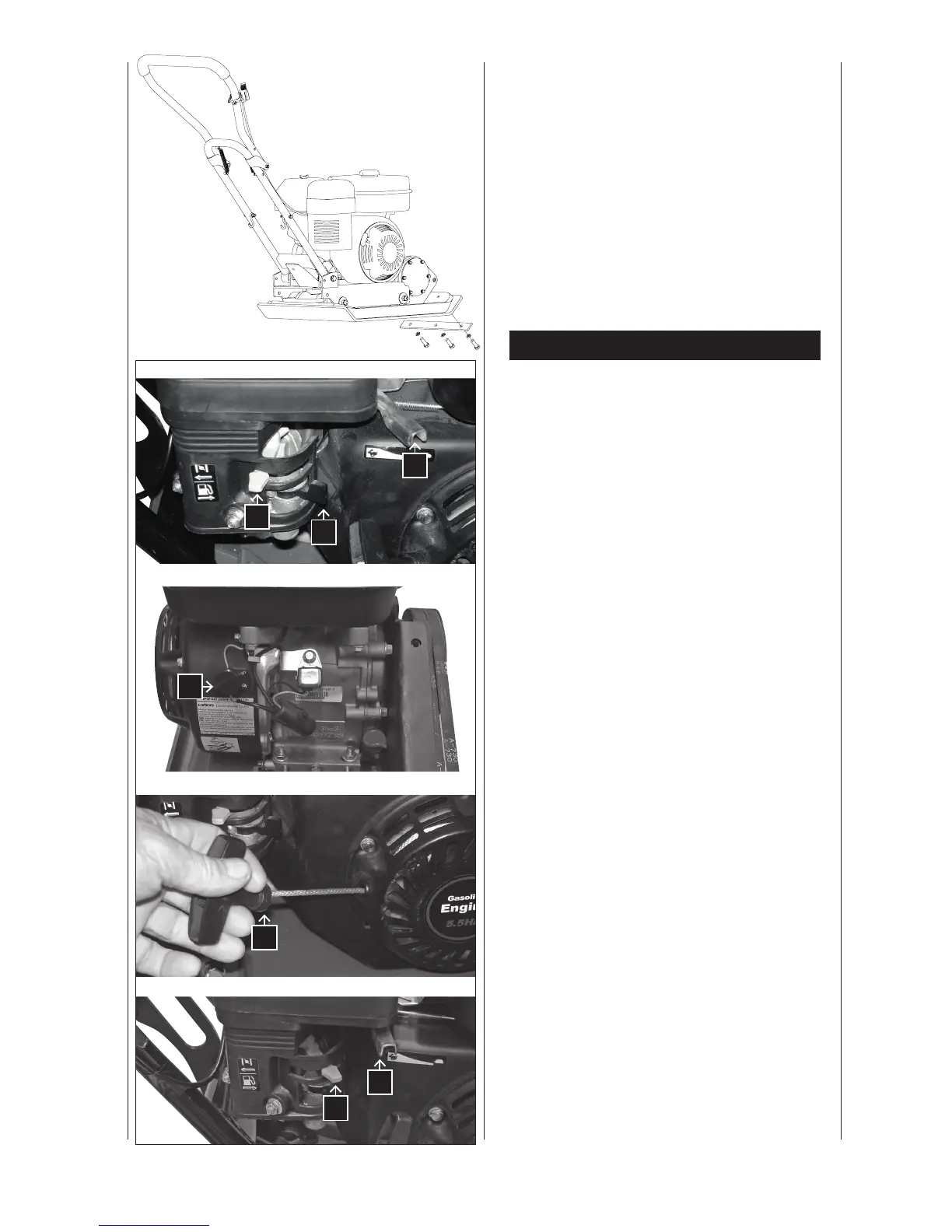

Kumimaton kokoaminen Kuva 2.6
Kiinnitysosat:
3 kuusioruuvia M 10 x 30
3 jousialuslevyä A 10 mm halk.
Kumimaton kiinnittämiseksi tulee laite, jossa on kumilevy
asettaa kumimatolle. Kiinnitä kumimatto etupuolelle käyttäen
kiinnitystankoa, kolmea kuusiokoloruuvia M 10 x 30 ja niis-
sä kolmea aluslaattaa, halkaisija 10 mm. Kiristä kaikki ruuvit
tiukalle.
Huomio:
Käytä kumimattoa vain betonikivien, betonilevyjen ja senkal-
taisten materiaalien täryttämiseen. Soran, kivisirujen ja sen-
kaltaisten materiaalien täryttämistä varten kumimatto tulee
poistaa.
Käyttöönotto
Huomio: Lisää öljyä ennen ensimmäistä käyttöä.
HP1100 / HP1300
Moottorin käynnistäminen: Kuva 3.1, 3.2, 3.3, 3.4
1 Aseta rikastin kohtaan ON (lämpimässä moottorissa
kohtaan OPEN)
2 Avaa bensiinihana
3 Siirrä kaasuvipu käynnistysasentoon.
4 Aseta käynnistyskytkin kohtaan ON, vedä käynnistys-
kaapelia voimakkaasti
5 Siirrä kaasuvipu työasentoon, tärylevy alkaa toimia
6 Moottori käynnissä, avaa rikastin hitaasti
7 Siirrä kaasuvipu työasentoon
8 Tärylevy alkaa toimia
Fig. 3.2
4
Fig. 3.3
5
Fig. 3.1
1
2
3
Fig. 3.4
6
7
Fig. 2.6
