108

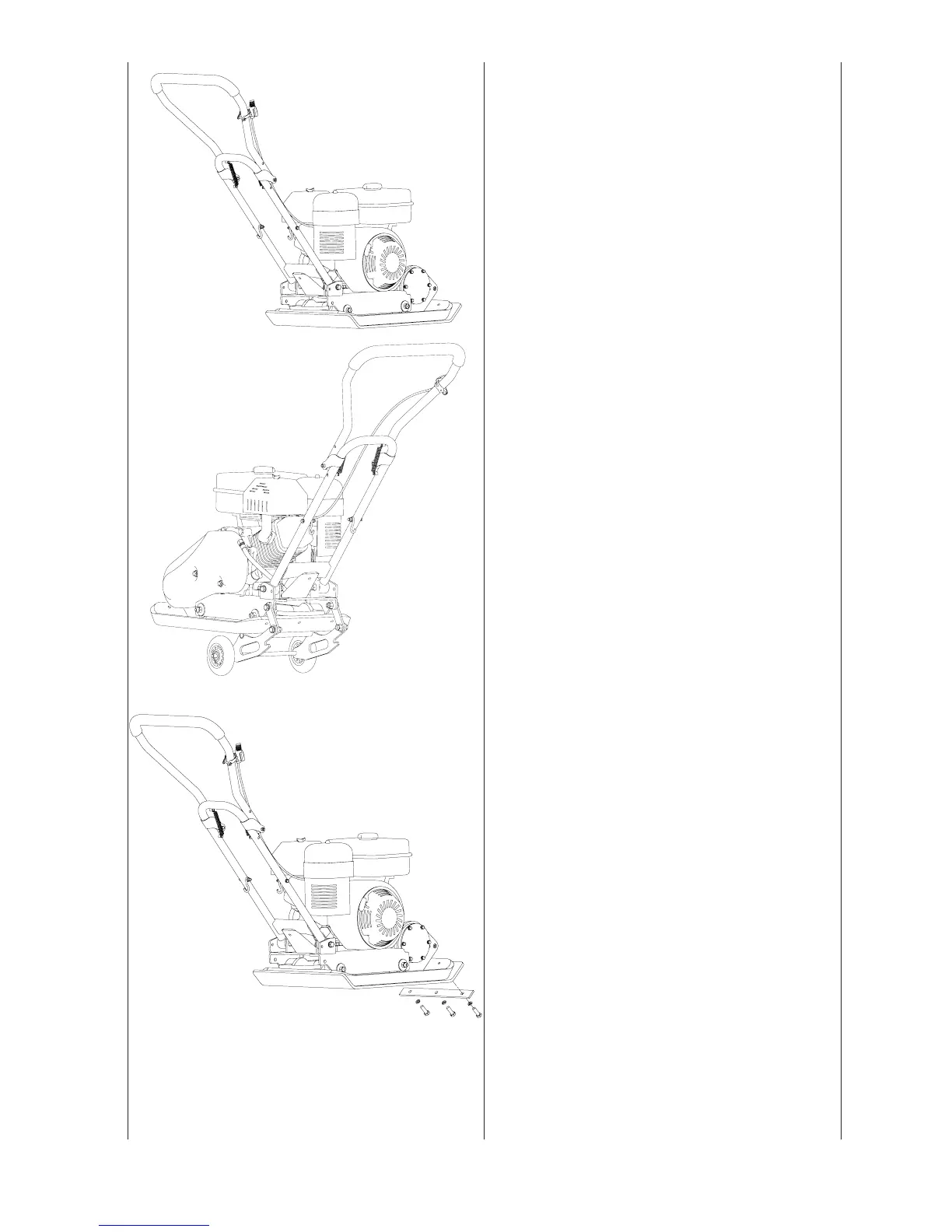

Radni položaj, slika 2.4
U radnom je položaju cijelo vozno postolje podignuto i s blo-
kadom pričvršćeno u kuke na donjoj ručki.
Transport, slika 2.5
Radi transporta spustite gornju ručku, otpustite vozno posto-
lje iz kuka na donjoj ručki i podizanjem ga zakrenite ispod
stroja.
Sad možete pomaknuti vibracijsku ploču.
Sastavljanje gumenog podmetača 2.6
Fiksirajući dijelovi:
3 šestokutnih vijaka M 10 x 30
3 opruga brtvenih prstena promjera A 10 mm
Za montiranje gumenog podmetača stroj s gumenom pločom
mora biti postavljen na gumeni podmetač.
Pričvrstite gumeni podmetač na prednjoj strani koristeći po-
lugu za učvršćivanje, tri šesterokutna vijka M 10 x 10 i tri
podloška, svaki promjera 10 mm. Čvrsto pritegnite sve vijke.
Oprez:
Koristite gumeni podmetač samo za vibriranje betonskog ka-
mena, betonskih ploča i sličnih materijala. Za vibriranje šljun-
ka, kamenih komadića i sličnih materijala, mora se ukloniti
gumeni podmetač.
Fig. 2.4
Fig. 2.5
Fig. 2.6
