18
Montage
Aus verpackungstechnischen Gründen ist Ihre Maschine
nicht komplett montiert
Handgriff montieren
Befestigungsteile:
2 St. Sechskantschrauben M 10 x 65
2 St. Scheiben D 10mm
2 St. Stoppmuttern
1 St. Sechskantschraube M 5 x 25

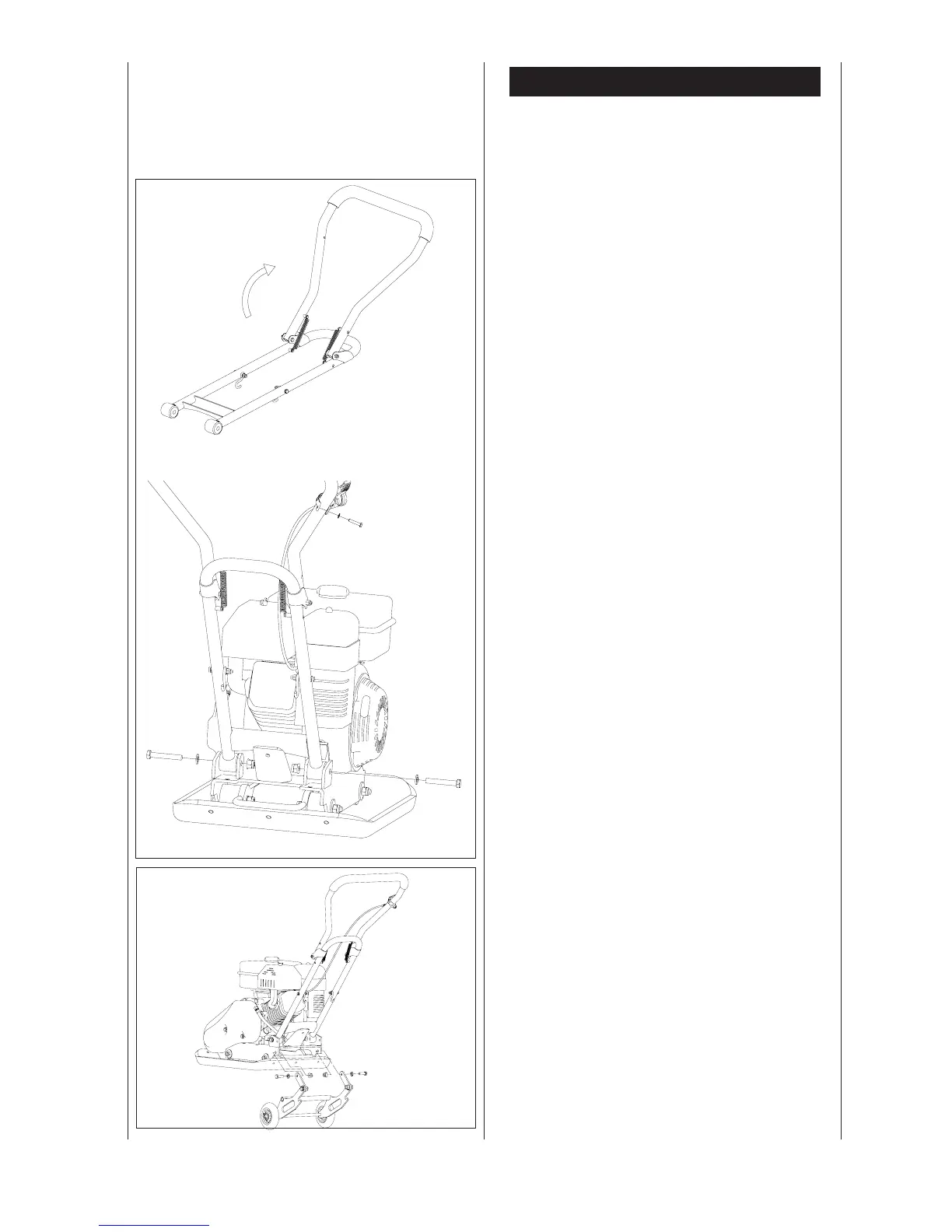

Unterer und oberer Handgriff auseinanderklappen Fig. 2.1
Handgriff zwischen die Befestigungslaschen schieben
und mit 2 Sechskantschrauben M 10 x 65, 2 Scheiben
10mm und 2 Stoppmuttern sichern.
Gashebel mit Schlitzschraube M5 x 25 am oberen Hand-
griff befestigen (Fig. 2.2).
Fahrgestell montieren
Befestigungsteile:
2 St. Sechskantschraube M 10 x 30
2 St. Scheiben D 10mm
2 St. Stoppmuttern M 10
Vormontiertes Fahrgestell mit 2 Sechskantschrauben
M10 x 30, 2 Scheiben 10mm und 2 Stoppmuttern an
den Haltelaschen befestigen (Fig.2.3).
Fig. 2.1
Fig. 2.2
Fig. 2.3
