28
Motorölwechsel. Fig. 5.
Nach 20 Arbeitsstunden muss der 1. Ölwechsel durchgeführt
werden. Danach nach 100 Betriebsstunden
1 Flexschlauch D entfernen und in eine passende Wan-
ne leiten
2 Einfüllstutzen (Messstab) öffnen Öl ablaufen lassen,
3 Flexschlauch wieder anschließen
4 Öl einfüllen, mit Messstab prüfen und verschließen.
5 Starter langsam 5x ziehen, damit das Öl sich verteilt
(ohne Zündung)
Empfohlenes Motoröl SAE 10W-30 oder 10W-40
Entsorgen Sie anfallendes Öl ordnungsgemäß in der ört-
lichen Altölsammelstelle. Es ist verboten Altöl in den Bo-
den abzulassen oder mit Abfall zu vermischen.
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung von Rüttelplatten zur Reparatur be-
achten Sie bitte, dass die Rüttelplatten aus Sicher-
heitsgründen öl- und benzinfrei an die Servicestation
gesendet werden müssen.
Zum Ablassen des Motoröls gehen Sie bitte wie folgt vor:
1 Flexschlauch D entfernen und in eine passende Wan-
ne leiten
2 Einfüllstutzen (Messstab) öffnen Öl ablaufen lassen,
3 Flexschlauch wieder anschließen
Beim Ablassen des Benzins öffnen Sie den Tankdeckel
und lassen das Benzin durch Kippen oder Absaugen in
einen ausreichend großen Behälter vollständig auslaufen.
Tankdeckel wieder verschließen.

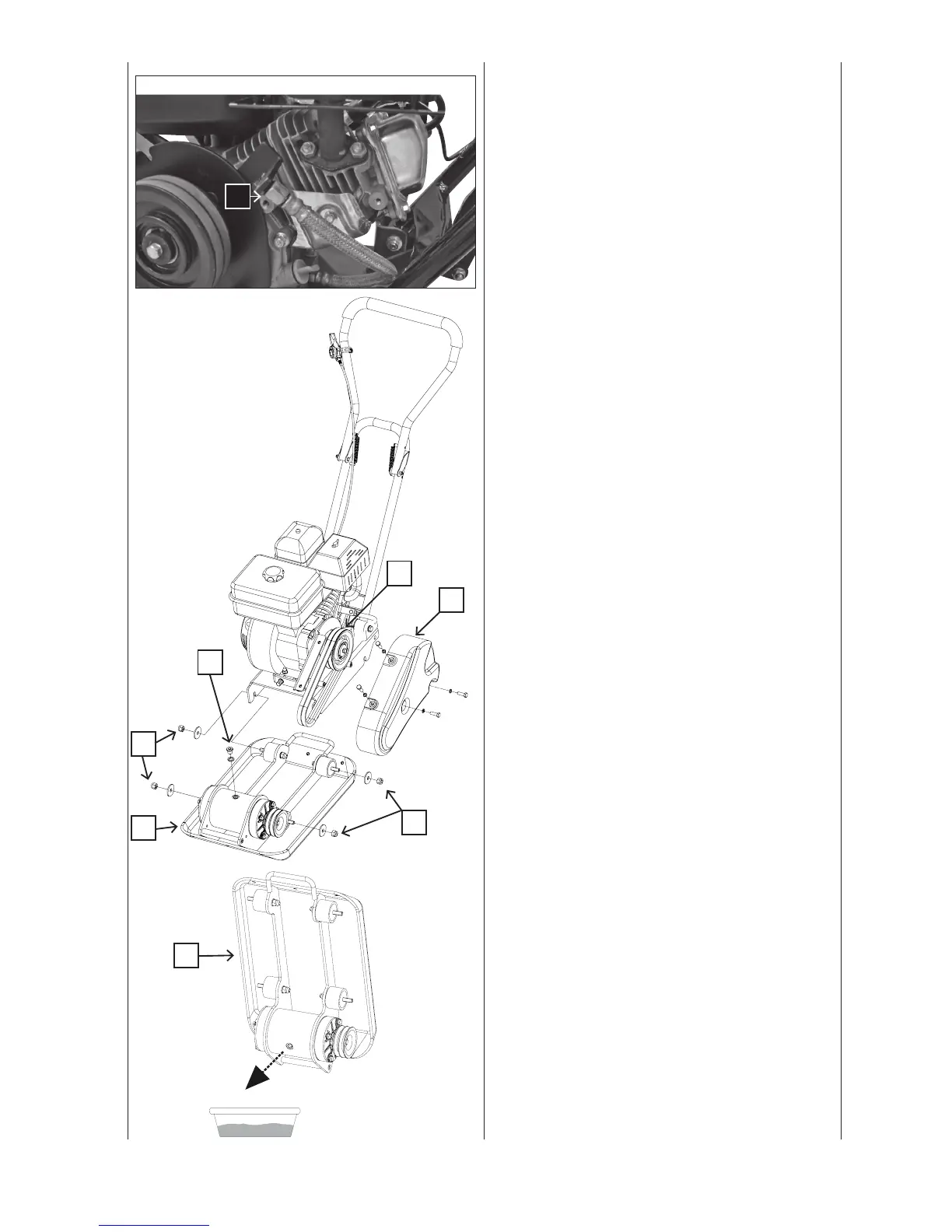

Exzenterölwechsel Fig. 6-8.
Nach 200 Betriebsstunden Exzenteröl wechseln!
1. Ölwechsel nur bei ausgekühltem Exzenter vornehe-
men.
2. Die Keilriemenabdeckung (1) und den Keilriemen (2)
entfernen.
3. Die Schrauben (3) am Exzentergehäuse lösen.
4. Den gesamten oberen Teil der Rüttelplatte mit dem
Motor vom Exzentergehäuse (4) abheben.
5. Den Ölablaßschraube (5) oben am Exzenter entfer-
nen, das Exzentergehäuse (4) kippen und das Öl in
eine Wanne ablassen. Kontrollieren Sie das Öl auf
eventuelle Metallspäne um zukünftige Probleme zu
vermeiden.
6. Das Exzentergehäuse (4) wieder in eine aufrechte Po-
sition stellen.
7. Das Exzentergehäuse (4) wieder mit Exzenteröl befül-
len (HP800 mit 0,06l, HP1100 mit 0,08l+ HP1300
mit 0,1l befüllen)
Empfohlenes Exzenteröl SAE 10W-30 oder 10W-40
ACHTUNG! Nicht Rauchen und kein offenes Feuer.
EXPLOSIONSGEFAHR!
Fig. 5
D
Fig. 7
4
Fig. 6
3
1
2
3
4
5
