Kokoaminen
Pakkaussyistä johtuen, konettasi ei ole koottu koko-
naan.
Kahvan kiinnittäminen
Kiinnitysosat:
2 kuusioruuvia M 10 x 65
2 tiivisterengasta 10 mm halk.
2 lukkomutteria
1 kuusioruuvi M 5 x 25

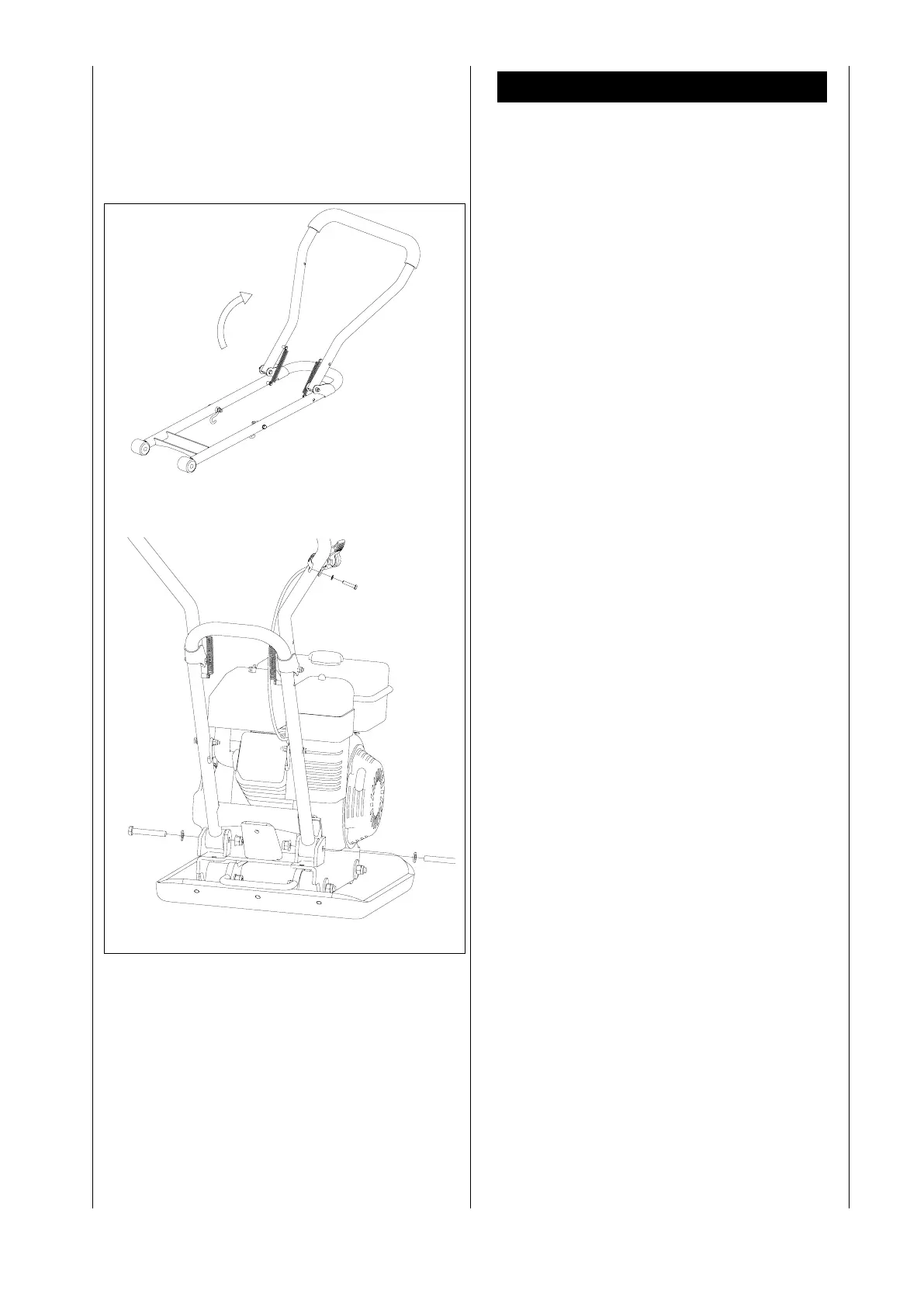

Taivuta ala- ja yläkahva erilleen Kuva 2.1
Liu’uta kahva kiinnityskannattimien väliin ja kiinnitä 2 kuusio-
ruuvilla M 10 x 65, 2 tiivisterenkaalla 10 mm ja 2 lukkomut-
terilla. Kiinnitä kaasuvipu uraruuvilla M 5 x 25 yläkahvaan.
Kuva 2.2
Fig. 2.1
Fig. 2.2
