Montaje
Por razones técnicas del embalaje, su máquina no
está totalmente montada.
Montar el asidero
Piezas de fijación
2 tornillos de cabeza hexagonal M 10 x 65
2 arandelas D 10 mm
2 tuercas de retención
1 tornillo de cabeza hexagonal M 5 x 25

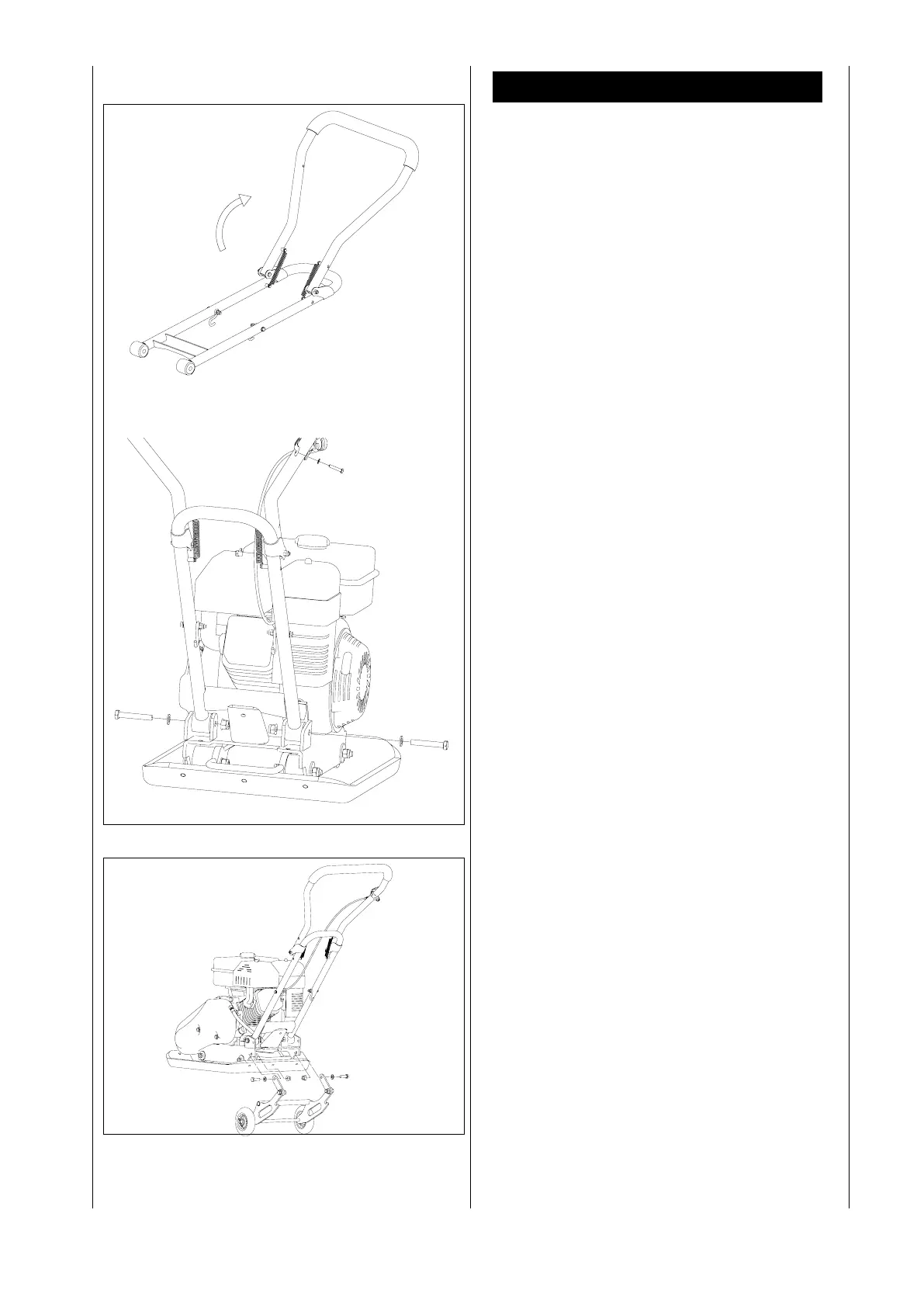

Abatir separando los asideros inferior y superior
Fig. 2.1
Desplazar el asidero entre las bridas de fijación y asegu-
rarlo mediante 2 tornillos de cabeza hexagonal M 10 x
65, 2 arandelas de 10 mm y 2 tuercas de retención.
Fijar la palanca de aceleración con el tornillo de cabeza
ranurada M5 x 25 al asidero superior (Fig. 2.2).
Montar el chasis
Piezas de fijación
2 tornillo de cabeza hexagonal M 10 x 30
2 arandelas D 10 mm
2 tuercas de retención M 10
Fijar el chasis premontado mediante 2 tornillos de ca-
beza hexagonal M10 x 30, 2 arandelas de 10 mm y 2
tuercas de retención a las bridas de sujeción (Fig.2.3).
Fig. 2.1
Fig. 2.2
Fig. 2.3
