34
SCHMIERUNG DES STAMPFSYSTEMS ABB. 14
Ölstand prüfen:
Kontrollieren Sie den Ölstand vor jeder Inbetriebnahme.
1 Vibrationsstampfer auf eine ebene Fläche stellen.
2 Verschmutzung im Bereich am Schauglas (16) be-
seitigen.
3 Ölstand durch Schauglas (16) prüfen.
Stampfsystemschmierung ist in Ordnung, wenn das
Ölschauglas ungefähr 1/2 - 3/4 voll anzeigt.
Wenn kein Öl sichtbar ist, dann muss Öl zugeführt
werden.
4 Vibrationsstampfer nach vorne neigen bis das Gerät
am Transportschutz aufliegt.
5 Ölablassschraube (16) am Stampfer-Unterteil ab-
nehmen.
6 Bei Bedarf Öl SAE 10W-30 nachfüllen.
7 Schraube wieder schließen und festziehen.
8 Gerät wieder aufstellen
Öl wechseln:
Das Öl im Stampfsystem nach den ersten 50 Betriebs-
stunden wechseln, anschließend alle 300 Betriebsstun-
den
1 Den Vibrationsstampfer nach hinten umlegen, bis er
auf dem Führungsbügel aufliegt.
2 Passenden Behälter unter das Gerät legen.
3 Ölablassschrauben (16) am Stampfer-Unterteil ab-
nehmen und das Öl in das Gefäß ablaufen lassen.
4 Vibrationsstampfer wieder in aufrechte Stellung brin-
gen und dann nach vorne neigen bis das Gerät am
Transportschutz (18) aufliegt.
5 Öl einfüllen.
6 Schraube (Schauglas 16) wieder schließen und fest-
ziehen.
7 Gerät wieder aufstellen.
Nach einem Ölwechsel die Maschine 10 Minuten nicht
laufen lassen.
Hinweis!
Empfohlenes Motoröl SAE 10W-30
Füllmenge ca. 0,8 Liter
Entsorgen Sie anfallendes Öl ordnungsgemäß in der ört-
lichen Altölsammelstelle. Es ist verboten Altöl in den
Boden abzulassen oder mit Abfall zu vermischen
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung von Erdbohrern zur Reparatur beach-
ten Sie bitte, dass diese aus Sicherheitsgründen Öl- und
Benzinfrei an die Servicestation gesendet werden müs-
sen.
Achtung! Nicht Rauchen und kein offenes Feuer. Explosi-
onsgefahr
Stampffuß
Bei einem neuen Gerät, vor jeder Inbetriebnahme oder
nach dem Einbau eines neuen Stampffußes sind sämtli-
che Befestigungsmuttern anzuziehen.

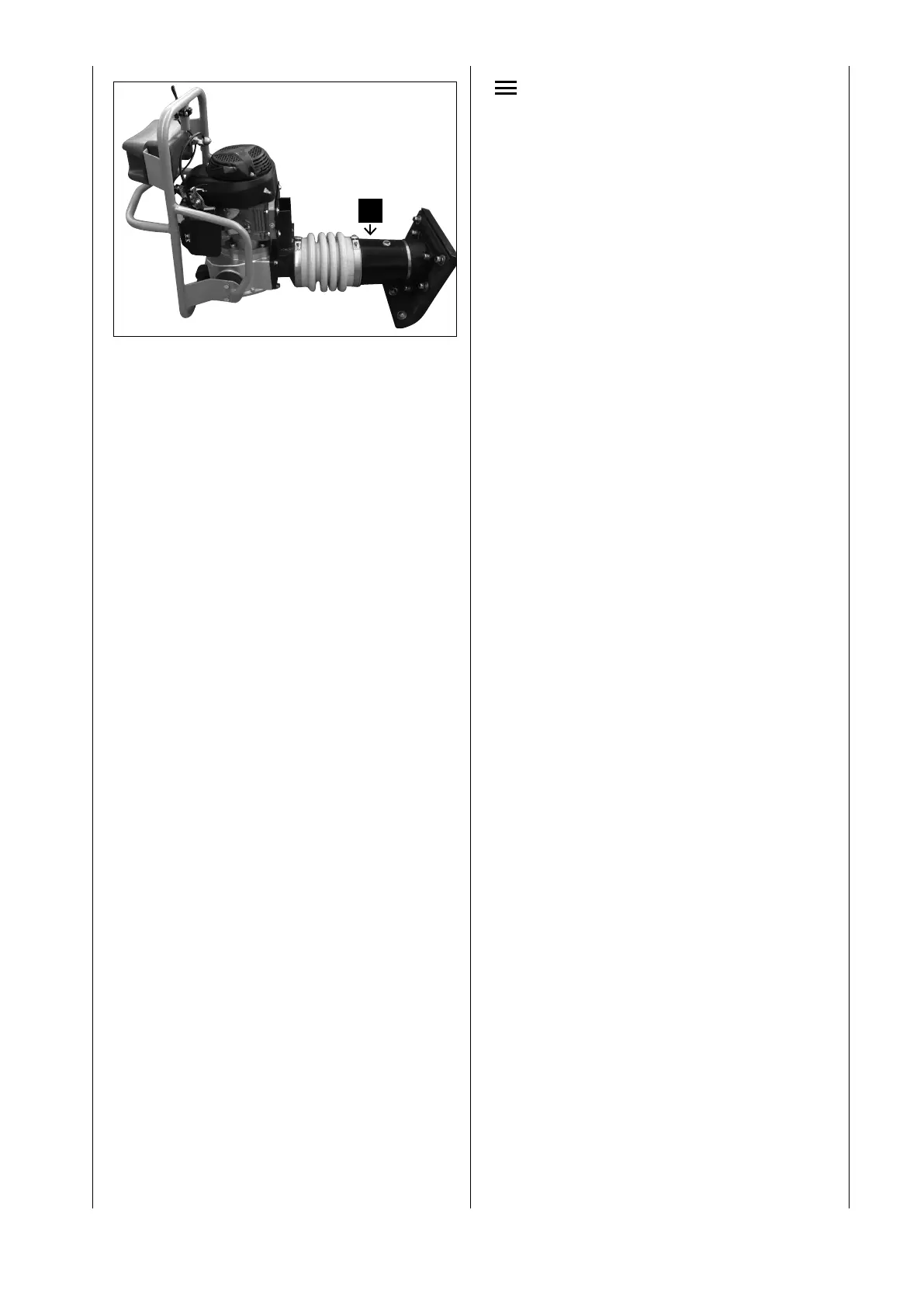

Fig. 14
16
